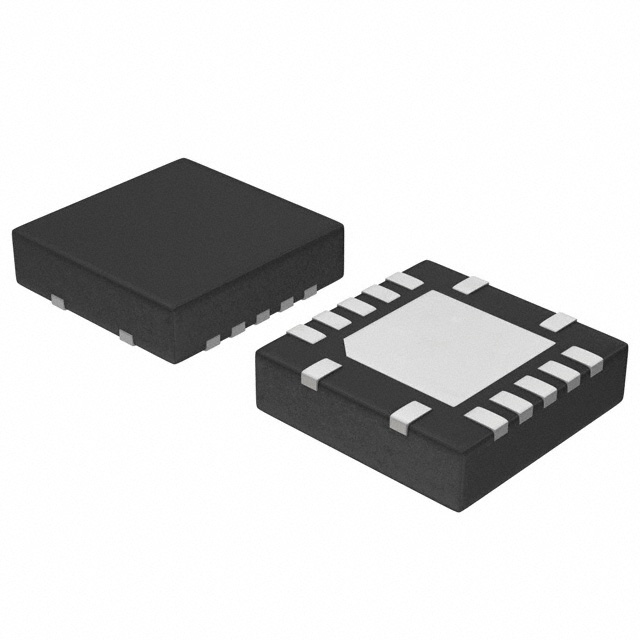

UM3204QS

产品分类: 其他接口芯片
产品描述:
供应商型号: UM3204QS
供应商: Verical
标准整包数: 1
UNION SEMICONDUCTOR/上海英联电子 其他接口芯片 UM3204QS

UM3204QS概述

    UM3204:四通道双向电压电平转换器

    产品简介


    UM3204 是一款专为开漏和推挽应用设计的四通道 ESD 保护电平转换器,可实现多电压系统中数据传输所需的电平转换功能。该器件支持 VCCA 和 VCCB 外部供电电压,能够将低电压逻辑信号转换为高电压逻辑信号,并且可以反向操作。UM3204 可广泛应用于低功耗 ASIC/PLD 与更高电压系统的数据传输中,适用于 SPI、MICROWIRE 和 I2C 等协议的数据层转换。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 通道数量 | 4
    | 输入电压范围(A 端口) | 1.65 至 3.6 | V |
    | 输入电压范围(B 端口) | 2.3 至 5.5 | V |
    | 最大数据速率(推挽模式) | 24 | Mbps |
    | 最大数据速率(开漏模式) | 2 | Mbps |
    | 工作温度范围 | -40 至 +85 | °C |

    产品特点和优势


    - 双向电平转换:无需方向控制信号即可在任意数据线上双向传输数据(VCCA↔VCCB)。
    - 高电压兼容性:支持从 1.65V 到 5.5V 的宽电压范围。
    - 高可靠性:具有 ±5kV ESD 保护,确保外部信号路由的应用更安全。
    - 无电源序列要求:VCCA 和 VCCB 可以同时或单独上电。
    - 小型封装:提供 CSP12、QFN14、TSSOP14 和 QFN12 多种封装选择。

    应用案例和使用建议


    UM3204 广泛应用于多个领域,包括智能卡读卡器、手机底座、便携式 POS 系统、便携通信设备等。在实际使用中,可以通过减少端口上的内部 10kΩ 上拉电阻值来满足更小阻值的需求,通过添加外部电阻并联于内阻实现。

    兼容性和支持


    UM3204 与多种其他电子元件和设备兼容,并由 Union-IC 提供全面的技术支持和维护服务,确保用户在开发和部署过程中获得最佳体验。

    常见问题与解决方案


    - 问题一:设备无法正常工作
    解决方案:检查 VCCA 是否小于等于 VCCB,确保供电电压符合推荐的操作条件。
    - 问题二:数据传输速度慢
    解决方案:优化外部驱动器的输出阻抗至低于 50Ω,以提高数据传输速率。
    - 问题三:ESD 损坏
    解决方案:在外接线路中增加适当的保护电路。

    总结和推荐


    UM3204 在多电压系统中的电平转换方面表现出色,具有高可靠性、高灵活性及广泛的适用性。其紧凑的封装形式使其成为许多现代化电子设备的理想选择。综合考虑性能、成本和技术支持,强烈推荐此款产品用于需要复杂电压环境下的数据传输场景。

    以上内容总结了 UM3204 四通道双向电压电平转换器的技术规格和应用细节,希望对您的项目有所帮助!
