首页  >  产品百科  >  HLMP-D150-C00B2

HLMP-D150-C00B2

产品分类: 光学仪器
厂牌: BROADCOM
产品描述:
供应商型号: AV-E-HLMP-D150-C00B2
供应商: Avnet
标准整包数: 2000

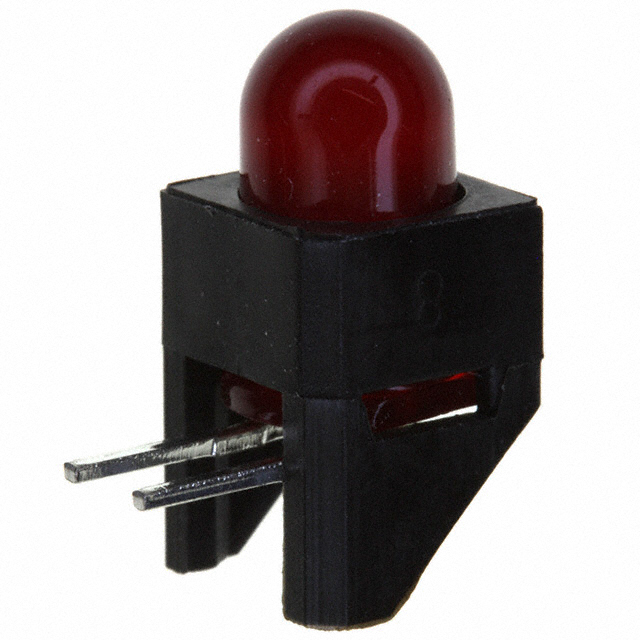

BROADCOM 光学仪器 HLMP-D150-C00B2

HLMP-D150-C00B2概述

    # Broadcom AV02-1562EN: T-1¾ (5mm) 和 T-1 (3mm) 双异质结 AlGaAs 红色 LED 灯

    产品简介


    Broadcom AV02-1562EN 提供了一种适用于低功耗电路和电池供电设备的高亮度红色 LED 灯。这种双异质结(DH)AlGaAs/GaAs 材料技术的 LED 灯在非常低的工作电流下能够产生高效光输出,颜色为深红,波长峰值为 637nm。它们特别适合于需要高光输出且功率消耗最小的应用场景,如电信指示器等。

    技术参数


    - 最小发光强度:在 1mA 驱动电流下的最小发光强度。
    - 高光输出:在低电流下提供高光输出。
    - 宽视场角:视场角广,适用于多种安装位置。
    - 卓越材料效率:采用双异质结技术,光效优异。
    - 低功耗/低正向电压:工作电压低,减少能量损失。
    - 兼容性:与 CMOS 和 TTL 兼容。
    - 典型电气参数:
    - 正向电压:1.6 至 2.2V @ 1mA
    - 逆向击穿电压:5.0 至 15.0V @ 100µA
    - 峰值波长:645nm
    - 主导波长:637nm
    - 半宽度谱线:20nm
    - 反应速度:30ns
    - 能量辐射:260 至 290°C/W(不同封装不同)
    - 发光效能:80lm/W
    - 最大额定值:
    - 峰值正向电流:300mA
    - 平均正向电流:20mA
    - 直流电流:30mA
    - 功率耗散:87mW
    - 反向电压:5V
    - 暂态正向电流:500mA
    - LED 结温:110°C
    - 工作温度范围:-20°C 至 +100°C
    - 存储温度范围:-40°C 至 +100°C

    产品特点和优势


    这些 LED 灯具备独特的技术优势:
    - 最小发光强度:即使在低电流下也能保证较高的发光强度。
    - 宽视场角:允许安装在不同的方向而不影响光线输出。
    - 材料效率:使用双异质结技术,提高光效并降低能耗。
    - 低功耗:非常适合于电池供电的设备和低功耗电路。
    - 兼容性:可与 CMOS 和 TTL 设备兼容,增加应用灵活性。

    应用案例和使用建议


    这些 LED 灯适合用于各种低功耗设备,例如电池供电设备和电信设备中的指示灯。在实际使用中,需要注意以下几点:
    - 在 PCB 组件和焊接过程中要避免损坏 LED 组件。
    - 手工焊接时,焊接工具不应过于靠近 LED 本体。
    - 需要在焊接前对焊锡机进行接地处理,以防止静电损害。

    兼容性和支持


    这些 LED 灯可以与各种 CMOS 和 TTL 设备无缝兼容。厂家提供了详细的技术支持和维护文档,以确保用户能够在不同的应用场景中得到最佳效果。

    常见问题与解决方案


    - 问题:如何防止静电损害 LED 组件?
    - 解决方案:在焊接过程中使用接地焊锡机,并确保操作者也采取防静电措施。

    - 问题:LED 灯在焊接过程中的温度过高怎么办?
    - 解决方案:调整波峰焊的温度设定,并严格控制焊接时间和温度。

    总结和推荐


    总体而言,Broadcom AV02-1562EN 是一款高度可靠的低功耗 LED 灯,适用于多种应用场合,特别是那些需要高光输出且低能耗的场景。对于设计师来说,它提供了出色的性价比和广泛的适用性。因此,强烈推荐在低功耗设备和电信设备中使用这款产品。

HLMP-D150-C00B2参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

HLMP-D150-C00B2厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HLMP-D150-C00B2数据手册

厂牌 PDF简要描述 下载
BROADCOM 光学仪器 BROADCOM HLMP-D150-C00B2 HLMP-D150-C00B2数据手册

HLMP-D150-C00B2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.7733 ¥ 6.7273
4000+ $ 0.6794 ¥ 5.9107
10000+ $ 0.6462 ¥ 5.6223
库存: 12000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 13454.6
