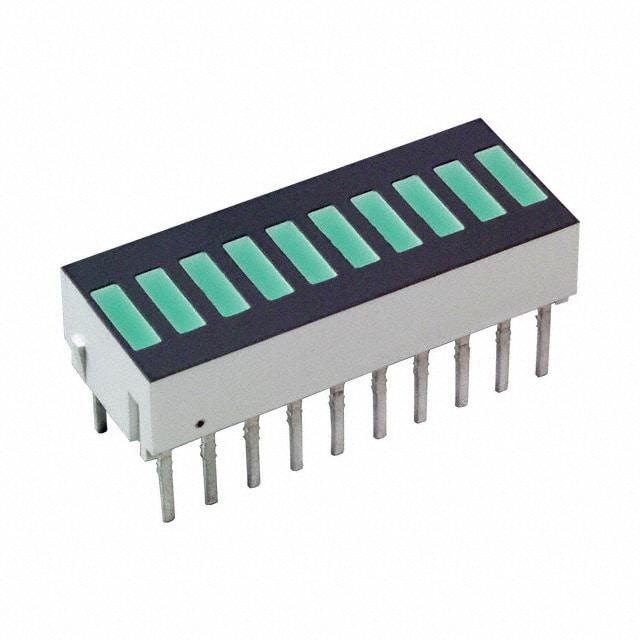

HDSP-4850

产品分类: 光学仪器
厂牌: BROADCOM
产品描述: BroadcomLED数码管, 绿色, 105mW, 通孔安装
供应商型号: 1003270
供应商: 海外现货
标准整包数: 1
BROADCOM 光学仪器 HDSP-4850

HDSP-4850概述

    高亮度10元素LED条形图阵列技术手册解析

    产品简介


    本篇技术手册将详细介绍HDSP-4830/4840/4850及HLCP-J100系列的高亮度10元素LED条形图阵列(以下简称“本产品”)。这些阵列设计用于以易于识别的条形图形式显示信息,具有自定义多色能力、均匀外观匹配、端部堆叠、包络锁定确保正确对齐、低剖面封装、坚固构造等特点。HDSP-4830/4840/4850和HLCP-J100分别包含单一颜色的LED,而HDSP-4832/4836是多色阵列,集成了高效率红光、黄光和高性能绿光LED。

    技术参数


    本产品的关键技术参数如下:
    - 平均功率消耗:
    - AlGaAs Red: 37 mW
    - High Efficiency Red (HDSP-4830): 87 mW
    - Yellow (HDSP-4840): 50 mW
    - Green (HDSP-4850): 105 mW
    - 峰值正向电流:
    - 45 mA(AlGaAs Red)
    - 90 mA(High Efficiency Red、Yellow、Green)
    - 直流正向电流:
    - 15 mA(AlGaAs Red)
    - 30 mA(High Efficiency Red、Yellow、Green)
    - 工作温度范围:
    - 工业级:-20°C 至 +100°C
    - 商用级:-40°C 至 +85°C
    - 储存温度范围:
    - -55°C 至 +100°C(工业级)
    - -40°C 至 +85°C(商用级)
    - 反向电压:
    - AlGaAs Red 和 Yellow:3.0 V
    - Green:5.0 V

    产品特点和优势


    本产品的主要特点和优势包括:
    - 定制多色能力: 用户可以根据需求定制不同颜色的LED组合。
    - 匹配LED: 确保所有LED的发光强度一致,提供统一的视觉效果。
    - 端部堆叠: 支持连续显示长字符串信息,增强视觉效果。
    - 包络锁定: 确保正确对齐,方便安装和使用。
    - 低剖面封装和坚固结构: 适合在紧凑空间中使用,同时耐用性强。

    应用案例和使用建议


    本产品适用于各种领域,如工业控制、仪器仪表、办公设备、计算机外设和消费产品。在具体应用中,这些阵列能够清晰地显示信息,帮助用户快速理解状态或进度。建议在使用时根据应用场景选择合适的颜色配置,以便于提高信息传达的准确性。

    兼容性和支持


    制造商提供了详细的文档和支持服务,帮助用户了解如何正确使用和维护这些阵列。此外,这些产品具有良好的互操作性,可以与各种其他电子元件和设备轻松集成。

    常见问题与解决方案


    针对用户可能遇到的问题,以下是几个常见问题及其解决办法:
    - 问题:电流超过规定值会导致过热损坏。
    - 解决方案: 使用正确的电流限流电阻,遵循手册中的推荐电流值。

    - 问题:LED亮度不足。
    - 解决方案: 检查电流设置是否合理,必要时调整电源电压。
    - 问题:长时间使用后出现性能下降。
    - 解决方案: 定期检查和维护,避免长时间满负荷运行。

    总结和推荐


    总体而言,HDSP-4830/4840/4850及HLCP-J100系列的高亮度10元素LED条形图阵列是设计和制造过程中理想的可视化工具。它们不仅具备优良的技术参数和稳定的工作性能,而且在工业和商业领域都有广泛应用。因此,我们强烈推荐在相关项目中采用这些阵列。

HDSP-4850参数

参数
长*宽*高 25.4mm(宽度)*10.2mm(高度)
通用封装 DIP-20
安装方式 通孔安装
零件状态 在售
包装方式 管装

HDSP-4850厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HDSP-4850数据手册

厂牌 PDF简要描述 下载
BROADCOM 光学仪器 BROADCOM HDSP-4850 HDSP-4850数据手册

HDSP-4850封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 32.6005
10+ ¥ 31.2965
25+ ¥ 29.21
50+ ¥ 28.6884
100+ ¥ 28.1668
500+ ¥ 28.1668
库存: 1086
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 32.6
