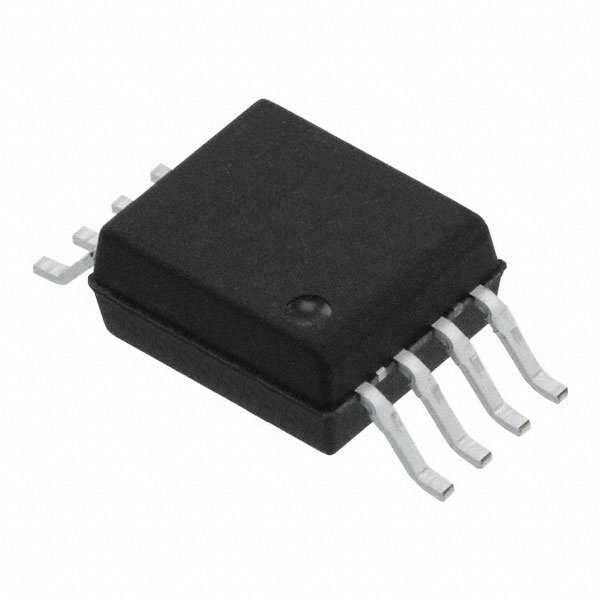

ACPL-C797T-000E

产品分类: 其他接口芯片
厂牌: BROADCOM
产品描述: Broadcom CMOS输出型光耦, ACPL-C797T系列, 表面安装, 8针, SOIC封装
供应商型号: 1783218
供应商: 海外现货
标准整包数: 80

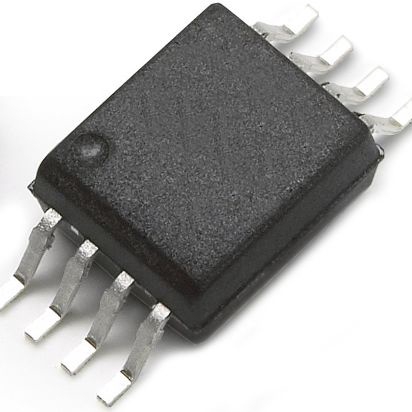

BROADCOM 其他接口芯片 ACPL-C797T-000E

ACPL-C797T-000E概述

    ACPL-C797T Automotive Optically Isolated Sigma-Delta Modulator

    产品简介


    ACPL-C797T 是一款1比特、二阶Sigma-Delta(Σ-∆)调制器,通过光电耦合技术实现了模拟输入信号与高速数据流之间的电隔离。该器件采用5V电源供电,具有79dB的动态范围,并可在适当数字滤波的情况下使用。其差分输入范围为±200mV(全量程为±320mV),适用于直接连接分流电阻器或其他低级信号源,如电机相电流测量。

    技术参数


    - 产品类型:1比特、二阶Sigma-Delta调制器
    - 供电电压:VDD1:4.5V~5.5V;VDD2:3V~5.5V
    - 内部时钟频率:10 MHz
    - 分辨率:16位无丢失码(12位有效数字)
    - 信噪比(SNR):79 dB Typ.
    - 增益误差:±1%
    - 线性范围:±200mV(单5V电源)
    - 封装形式:紧凑型表面贴装SSO-8
    - 光学隔离和绝缘:卓越的光学隔离和绝缘性能
    - 共模瞬态抗扰度:25 kV/us
    - 安全和监管认证:
    - IEC/EN/DIN EN 60747-5-5:1414 VPEAK工作绝缘电压
    - UL 1577:5000 VRMS/1分钟隔离电压
    - CSA:组件接受通知#5

    产品特点和优势


    - 符合AEC-Q100一级测试标准,适用温度范围为-40°C至+125°C。
    - 内置10 MHz内部时钟,提供高分辨率和精确度。
    - 通过光电耦合技术提供卓越的隔离性能和噪声抑制能力。
    - 封装小巧,适合于高密度电路设计。

    应用案例和使用建议


    - 汽车电动机相电流和母线电流传感:在电动汽车驱动系统中监测电动机的相电流和母线电流。
    - 汽车逆变器直流总线电流传感:用于监控逆变器中的直流总线电流。
    - 汽车电池电流传感:确保电池充电过程的安全性和可靠性。
    - 使用建议:选择合适的分流电阻,考虑到功率损耗和精度需求,一般电阻值在10mΩ左右,以实现良好的隔离效果。

    兼容性和支持


    - 兼容性:与各种工业控制和汽车电子设备兼容,尤其是带有光学隔离驱动的IGBT模块。
    - 支持:厂商提供详尽的技术文档和设计指南,以及专业的技术支持和售后保障。

    常见问题与解决方案


    - 问题1:设备无法正常启动
    - 解决方案:检查电源电压是否符合要求,确保电源稳定。
    - 问题2:信号传输不稳定
    - 解决方案:确认所有接地连接正确且牢固,同时检查连接线缆是否有干扰。
    - 问题3:数据输出异常
    - 解决方案:重新配置数字滤波器参数,或者更换分流电阻,确保输入信号在允许范围内。

    总结和推荐


    ACPL-C797T是一款高性能、可靠且易于集成的Sigma-Delta调制器。它不仅具备出色的隔离性能和抗干扰能力,还具有优异的温度适应性和广泛的电源电压范围,适用于各种严苛的汽车和工业应用环境。强烈推荐在需要高精度电流传感和数据传输的场合使用。

ACPL-C797T-000E参数

参数
通用封装 SOP
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

ACPL-C797T-000E厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

ACPL-C797T-000E数据手册

厂牌 PDF简要描述 下载
BROADCOM 其他接口芯片 BROADCOM ACPL-C797T-000E ACPL-C797T-000E数据手册

ACPL-C797T-000E封装设计

查看详情并下载
Symbol
Footprint
3D Model
