HCT80304EAL-E

产品分类:
厂牌: BOURNS
产品描述:
供应商型号: ET-4415357
供应商: 海外现货
标准整包数: 5
BOURNS  HCT80304EAL-E

HCT80304EAL-E概述

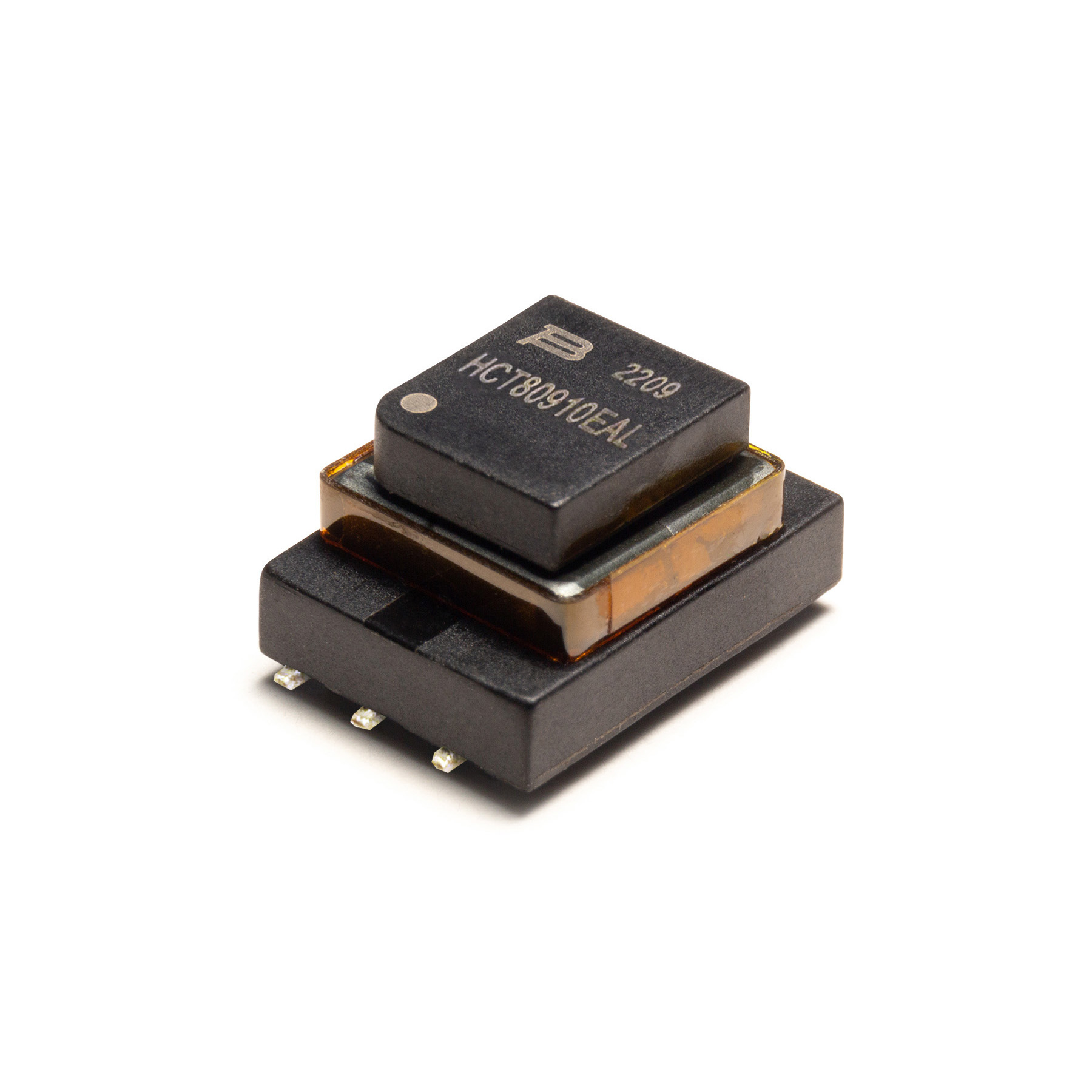

    HCT8 Series High Clearance and Creepage Transformer

    产品简介


    HCT8系列高爬电距离变压器是一款适用于自动化制造的紧凑型电源转换装置。主要特点包括高电压隔离、增强绝缘以及卓越的工作温度范围。此系列产品广泛应用于需要高可靠性和安全性的领域,如汽车电子、工业控制及航空航天等。

    技术参数


    HCT8系列变压器的技术规格如下:
    - 工作电压:基本绝缘可达1000V,加强绝缘可达800V。
    - 爬电距离:大于8.0mm。
    - 清晰距离:大于8.0mm。
    - 过电压类别:II类。
    - 污染等级:2级。
    - 海拔高度:最高可达2km。
    - 储存温度:-40°C到+125°C。
    - 材料:铁芯采用锰锌铁氧体。
    - 尺寸:详见技术手册。
    - 额定电流:350mA。
    - 电感量:160µH(最小值)。
    - 泄漏电感量:0.1µH(最大值)。
    - 直流电阻:0.5Ω(最大值)。
    - 高压测试:1mA, 60秒耐压5000VDC。

    产品特点和优势


    HCT8系列变压器具有多项独特优势:
    - 高电压隔离和爬电距离:确保电气安全,适用于高电压和恶劣环境。
    - 自动化生产和紧凑设计:提高生产效率和空间利用率。
    - AEC-Q200合规性:适用于汽车应用,满足严格的质量要求。
    - RoHS和REACH合规性:符合环保标准。

    应用案例和使用建议


    HCT8系列变压器在多种应用中表现出色,如汽车电源系统、工业自动化设备及航空电子系统。为了优化使用效果,建议在设计电路时考虑以下因素:
    - 温度管理:由于工作温度范围宽广,确保良好的散热和热管理。
    - 布局优化:参考技术手册中的推荐布局,以提升电磁兼容性和稳定性。
    - 高压测试:进行高压测试以验证其在实际应用中的可靠性。

    兼容性和支持


    HCT8系列变压器具有广泛的兼容性,可以与各种汽车电子控制系统及其他工业设备无缝对接。制造商提供了详尽的支持文档和技术咨询,确保客户能够高效地部署和维护这些产品。

    常见问题与解决方案


    根据技术手册,以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题:产品出现异常发热。
    - 解决方案:检查安装环境,确保良好的散热条件;重新评估电路设计,降低功耗。
    - 问题:高压测试失败。
    - 解决方案:确认测试参数正确设置;检查接线和连接件是否有损坏或松动。

    总结和推荐


    HCT8系列高爬电距离变压器凭借其高性能、高可靠性和广泛应用领域的兼容性,在电子元器件市场上展现出强大的竞争力。对于需要高电压隔离和紧凑设计的应用场合,HCT8系列是一个理想的选择。强烈推荐在符合上述条件的应用中使用此产品。

HCT80304EAL-E参数

参数
包装方式 卷带包装

HCT80304EAL-E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

HCT80304EAL-E数据手册

厂牌 PDF简要描述 下载
BOURNS BOURNS HCT80304EAL-E HCT80304EAL-E数据手册

HCT80304EAL-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 6.5233 ¥ 54.7956
50+ $ 4.3535 ¥ 36.5691
250+ $ 4.0223 ¥ 33.7874
500+ $ 3.942 ¥ 33.1128
1000+ $ 3.8617 ¥ 32.4382
2000+ $ 3.7814 ¥ 31.7636
10000+ $ 3.7011 ¥ 31.089
20000+ $ 3.6208 ¥ 30.4145
库存: 387
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 273.97
