JB6-T308-02-02

产品分类:
产品描述:
供应商型号: HA-JB6-T308-02-02
供应商: 海外现货
标准整包数: 1

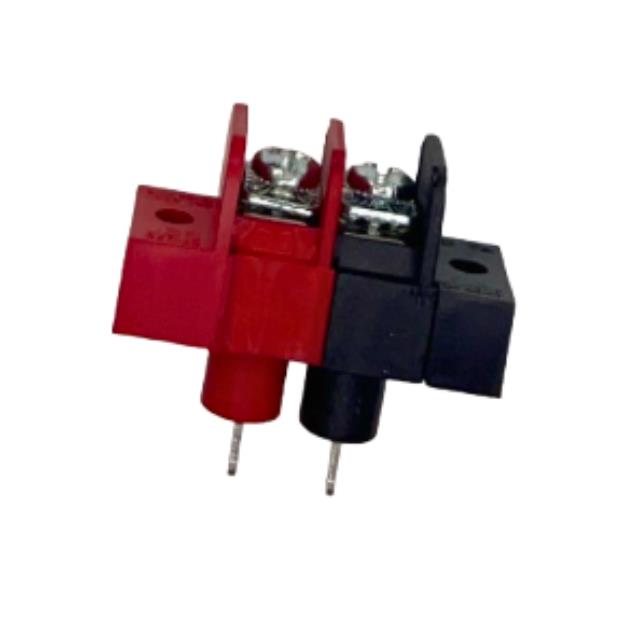

BLOCKMASTER ELECTRONICS  JB6-T308-02-02

JB6-T308-02-02概述

    # BlockMaster JB6 系列模块化彩色编码接线端子块

    产品简介


    BlockMaster 的 JB6 系列模块化彩色编码接线端子块是一种创新的接线解决方案,专为现场工程师设计。这些接线端子块提供模块化结构,允许用户根据需要指定长度,并通过色彩编码的应用程序轻松实现电路分离和安装错误的消除。JB6 系列采用屏障式设计,能够为线路电压与信号输入输出提供清晰的区分。
    主要功能:
    - 模块化构造,支持定制长度。
    - 10 种颜色可选,用于色彩编码应用。
    - 支持 3/8"(0.375"/9.50 mm)的标准中心间距。
    - 适合各种工业标准 PCB 布局。
    应用领域:工业自动化、电子制造、建筑控制和通信系统等。

    技术参数


    | 参数 | 规格 |

    | 材质 | 聚酰胺热塑塑料,UL 94V-0,最高操作温度 130°C |
    | 接线范围 | 12-22 AWG |
    | 电流容量 | 20A |
    | 额定电压 | 300V |
    | 终端样式 | #6-32 钢螺丝,锌涂层,清铬涂层,带凹槽绑扎头 |
    | 认证 | UL 认可 |
    尺寸参考
    | 尺寸参数 | 数值 (单位: 英寸/毫米) |

    | B | 15.9 (0.63)/19.0 (0.75) |
    | C | 1.5 (0.06)/1.5 (0.06) |
    | X | 9.5 (0.375)/9.5 (0.375) |
    | Y | 5.5 (0.22)/5.5 (0.22) |
    | Z | 4.0 (0.16)/4.0 (0.16) |
    尺寸图表
    | # of Positions | A (Inches) | A (mm) |
    |
    | 2 | 0.375 | 9.5 |
    | 3 | 0.750 | 19.1 |
    | 4 | 1.125 | 28.6 |
    | ... | ... | ... |
    | 24 | 8.625 | 219.1 |

    产品特点和优势


    JB6 系列的模块化设计使其具有高度灵活性,可以适应不同的应用需求。色彩编码功能有助于避免现场安装错误,同时提高了系统的可读性和维护效率。此外,坚固的聚酰胺外壳和抗断裂屏障设计确保了产品的长期耐用性。

    应用案例和使用建议


    在工业自动化领域,JB6 系列常用于配电盘和控制柜中的接线端子连接。建议在选择时根据实际布线需求定制合适的模块数量,并结合色彩编码规则进行安装,以减少误接的可能性。对于高密度应用场合,可以通过多模块组合的方式扩展端子数量。

    兼容性和支持


    JB6 系列符合行业标准的中心间距设计,因此可以与其他通用接线端子设备无缝对接。BlockMaster 提供详尽的技术支持和售后保障,确保客户在整个使用周期内获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接线时螺丝难以拧紧 | 使用适当工具,检查螺丝是否有损坏 |
    | 长时间使用后出现松动 | 定期检查并重新紧固螺丝 |
    | 不同模块间无法良好连接 | 确保模块对齐准确,检查接口是否匹配 |

    总结和推荐


    BlockMaster 的 JB6 系列模块化彩色编码接线端子块凭借其创新的设计和卓越的功能,在同类产品中脱颖而出。它不仅提供了灵活的定制选项,还具备优异的安全性和可靠性。对于需要复杂接线的应用场景,这款产品无疑是理想的选择。强烈推荐给那些重视效率和安全性的专业人士和企业用户。

JB6-T308-02-02参数

参数
包装方式 散装

JB6-T308-02-02厂商介绍

BlockMaster Electronics是一家电子元器件分销商,专注于为全球客户提供高质量的电子元件。公司主营产品包括但不限于集成电路、被动元件、连接器、传感器等,广泛应用于消费电子、工业控制、汽车电子、医疗设备等多个领域。

BlockMaster Electronics的优势在于:

1. 丰富的产品线:提供广泛的电子元件,满足不同客户的需求。
2. 严格的质量控制:确保所提供的电子元件符合国际标准,保证产品质量。
3. 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
4. 强大的供应链:与多家知名电子元件制造商建立合作关系,确保稳定的供应。
5. 专业的服务团队:拥有经验丰富的销售和技术支持团队,为客户提供专业的服务。

BlockMaster Electronics致力于为客户提供一站式的电子元件解决方案,帮助客户实现产品创新和市场竞争力的提升。

JB6-T308-02-02数据手册

厂牌 PDF简要描述 下载
BLOCKMASTER ELECTRONICS BLOCKMASTER ELECTRONICS JB6-T308-02-02 JB6-T308-02-02数据手册

JB6-T308-02-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
75+ $ 3.328 ¥ 28.1882
125+ $ 3.237 ¥ 27.4174
250+ $ 3.159 ¥ 26.7567
500+ $ 2.678 ¥ 22.6827
750+ $ 2.626 ¥ 22.2422
库存: 45
起订量: 114 增量: 1
交货地:
最小起订量为:75
合计: ¥ 0
直接购买
加入购物车
