OTB-910-BL-06P-C

产品分类:
产品描述:
供应商型号: HA-OTB-910-BL-06P-C
供应商: 海外现货
标准整包数: 10
BLOCKMASTER ELECTRONICS  OTB-910-BL-06P-C

OTB-910-BL-06P-C概述


    产品简介

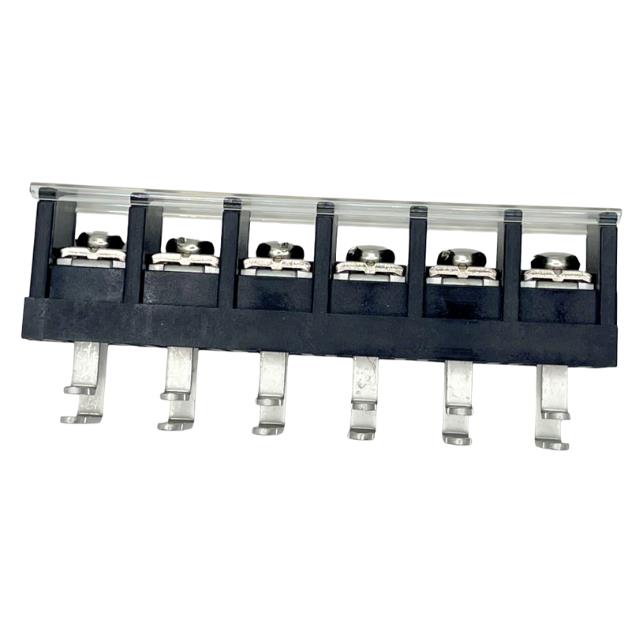

    BlockMaster Electronics最新推出的OTB-910 B 和 OTB-910 BL 系列是一款高功率PC板式屏障型接线端子块。这款接线端子允许每个位置终止高达115安培的电流。它具有非常坚固的双PC端子,以确保卓越的PC板安装强度。OTB-910系列没有安装耳片,适用于多种工业控制和电力供应应用。

    技术参数


    - 接线端子间距(PCB TERMINAL BLOCK PITCH):16毫米
    - 额定电压(Rated Voltage):600伏特
    - 额定电流(Rated Current):115安培
    - 电线尺寸(Wire Size):22 - 2 AWG
    - 耐压(Withstanding Voltage):交流2500伏特
    - 绝缘电阻(Insulation Resistance):交流2500伏特
    - 承受扭矩(Torque):53.1磅·英寸
    - 工作温度范围(Operating Temperature):-25°C 至 +90°C
    - 插销数量(Number of Poles):2至17个

    产品特点和优势


    1. 坚固的双PC端子:为PC板提供了卓越的安装强度。
    2. UL认证:产品通过了严格的安全测试和认证。
    3. 可选盖子:提供额外的保护,适用于需要更高防护级别的应用。
    4. 多种插销配置:提供2至17个插销选项,满足不同需求。
    5. 材料选择:阻燃PC材料用于外壳和盖子,铜制端子采用镀镍处理,确保长期稳定性能。

    应用案例和使用建议


    应用案例:
    - 电源供应:适用于各种电源模块。
    - 背板:在复杂的电路板布局中,作为关键连接点。
    - 电机控制:为电机提供可靠、稳定的连接。
    - 工业控制系统:适应工厂自动化中的各种电气连接需求。
    - CNC机器:确保高精度机械控制系统的电气稳定性。
    使用建议:
    - 在安装过程中,确保螺丝正确拧紧到规定的扭矩值,以避免接触不良。
    - 根据需要选择合适的盖子,增强防尘和防潮性能。
    - 注意保持工作环境温度在指定范围内,以确保最佳运行状态。

    兼容性和支持


    - 兼容性:OTB-910系列与各种标准PC板兼容。
    - 厂商支持:BlockMaster Electronics提供全面的技术支持和售后服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. Q: 如何选择合适的插销数量?
    A: 根据具体应用需求选择2至17个插销的型号。对于复杂电路,推荐使用多插销型号。
    2. Q: 接线端子的耐压和绝缘电阻是多少?
    A: 接线端子的耐压为交流2500伏特,绝缘电阻同样为交流2500伏特。
    3. Q: 如何正确安装OTB-910系列接线端子?
    A: 首先确定所需插销数量,然后将端子正确插入PC板,并使用合适的螺丝固定。请参考详细安装指南进行操作。

    总结和推荐


    总结:
    BlockMaster Electronics的OTB-910 B 和 OTB-910 BL 系列接线端子以其高可靠性、UL认证及多重安全特性在市场上占据了一席之地。其坚固的设计和广泛的应用场景使其成为工业控制和电源供应领域的理想选择。
    推荐:
    鉴于其出色的性能和广泛的适用性,强烈推荐使用BlockMaster Electronics的OTB-910 B 和 OTB-910 BL 系列接线端子。无论是在严苛的工作环境中还是在复杂电路设计中,这些端子都能为您提供稳定可靠的连接。

OTB-910-BL-06P-C参数

参数
包装方式 散装
