OTB-910-BL-04P-C

产品分类:
产品描述: Barrier Terminal Blocks
供应商型号: HA-OTB-910-BL-04P-C
供应商: 海外现货
标准整包数: 1

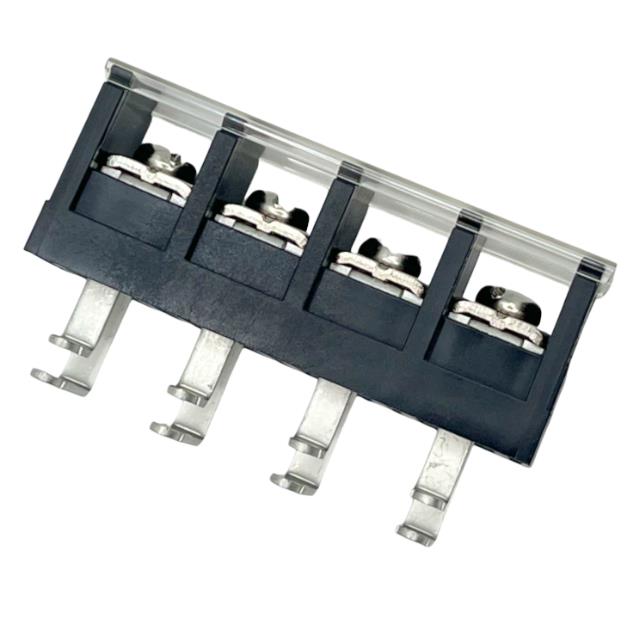

BLOCKMASTER ELECTRONICS  OTB-910-BL-04P-C

OTB-910-BL-04P-C概述

    PCB Terminal Block OTB-910 B & BL系列技术手册

    1. 产品简介


    PCB Terminal Block(印刷电路板接线端子)是一种广泛应用于电力分配、电机控制及工业自动化领域的关键电子元件。本系列产品包括OTB-910-B 和 OTB-910-BL,专为高功率需求而设计。它采用屏障结构,支持2到17极连接,提供直角和平行安装两种类型。OTB-910 B和BL系列适用于电源供应、背板、电机控制、工业控制和数控机床等多种应用场景,为用户提供了强大的连接解决方案。

    2. 技术参数


    - 接线间距:16mm
    - 额定电压:600V
    - 额定电流:115A
    - 导线尺寸:22-2 AWG
    - 操作温度范围:-25°C 至 +90°C
    - 耐压强度:AC 2500V
    - 扭矩:53.1磅力每英寸
    - 绝缘电阻:AC 2500V
    - 材料:外壳和盖板均为聚碳酸酯(UL94V-0),触点为黄铜,表面镀锡镍;螺丝为M5钢,镀镍。

    3. 产品特点和优势


    - 屏障式设计:通过屏障结构有效隔绝相邻触点,提高安全性。
    - 高可靠性:采用厚实的双层PC触点设计,确保与PCB板的牢固连接。
    - 认证合规:UL认证确保符合国际安全标准。
    - 多功能配置:提供从2至17极的多种选择,满足不同应用场景的需求。
    - 可选配盖板:防止误操作和灰尘污染,提高耐用性和安全性。

    4. 应用案例和使用建议


    OTB-910 B和BL系列终端块常用于电力分配、电机控制和工业控制系统。例如,在电源管理系统中,多个OTB-910 B可以并排安装以实现多路电源输入和输出。此外,对于复杂的工业控制面板,OTB-910 BL平行安装则便于布线和维护。
    使用建议:
    - 在安装前,务必检查所用导线尺寸是否符合要求。
    - 使用前请确认连接器稳固无松动。
    - 建议在关键部位加装防护盖板,提高整体系统的可靠性和安全性。

    5. 兼容性和支持


    - 兼容性:OTB-910 B和BL系列设计时充分考虑了与现有电子元件和设备的兼容性,能够无缝集成于各类系统中。
    - 支持服务:制造商提供详尽的技术文档和支持服务,帮助用户解决安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - Q: 接触不良怎么办?
    - A: 检查导线插入深度和接触面清洁度,确保无氧化和污染物。

    - Q: 如何提高安装后的稳定性?
    - A: 使用专用工具均匀拧紧螺丝,避免过紧导致变形或过松造成松动。

    - Q: 安装过程中是否有特定方向要求?
    - A: 直角型OTB-910-BL需按照规定的垂直方向安装,保证最佳散热效果和空间利用效率。

    7. 总结和推荐


    OTB-910 B和BL系列凭借其坚固耐用的设计、广泛的适用范围及全面的安全保障,成为众多高功率电子设备的理想选择。无论是电源管理还是复杂工业控制系统,其出色的表现均能满足行业需求。因此,强烈推荐该产品作为高性能接线端子的首选。

OTB-910-BL-04P-C参数

参数
包装方式 散装

OTB-910-BL-04P-C厂商介绍

BlockMaster Electronics是一家电子元器件分销商,专注于为全球客户提供高质量的电子元件。公司主营产品包括但不限于集成电路、被动元件、连接器、传感器等,广泛应用于消费电子、工业控制、汽车电子、医疗设备等多个领域。

BlockMaster Electronics的优势在于:

1. 丰富的产品线:提供广泛的电子元件,满足不同客户的需求。
2. 严格的质量控制:确保所提供的电子元件符合国际标准,保证产品质量。
3. 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
4. 强大的供应链:与多家知名电子元件制造商建立合作关系,确保稳定的供应。
5. 专业的服务团队:拥有经验丰富的销售和技术支持团队,为客户提供专业的服务。

BlockMaster Electronics致力于为客户提供一站式的电子元件解决方案,帮助客户实现产品创新和市场竞争力的提升。

OTB-910-BL-04P-C数据手册

厂牌 PDF简要描述 下载
BLOCKMASTER ELECTRONICS BLOCKMASTER ELECTRONICS OTB-910-BL-04P-C OTB-910-BL-04P-C数据手册

OTB-910-BL-04P-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 16.905 ¥ 143.1854
25+ $ 16.445 ¥ 139.2892
50+ $ 16.1 ¥ 136.367
75+ $ 15.64 ¥ 132.4708
100+ $ 15.295 ¥ 129.5487
200+ $ 14.95 ¥ 126.6265
库存: 30
起订量: 23 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1431.85
