LR3 40-4/63

产品分类:
产品描述: Block 线路电抗器, LR3系列, 63A, 690 V 交流
供应商型号: 7396465
供应商: 欧时
标准整包数: 1
BLOCK TRANSFORMATOREN-ELEKTRONIK  LR3 40-4/63

LR3 40-4/63概述

    电子元器件产品技术手册解析
    本文旨在提供一款名为LR3 40-4/63的线性电抗器的技术手册内容,并从中提炼出产品的重要信息。我们将按照特定的结构来组织这些信息,以便于读者更好地理解和应用这款电子元器件。

    1. 产品简介

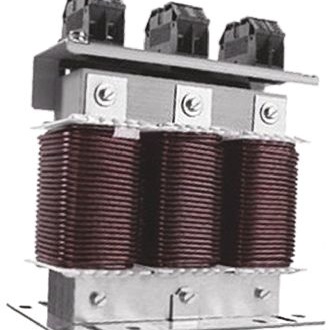

    LR3 40-4/63 是一款线性电抗器(Line Reactor),主要用于工业电源系统中。它具备以下基本功能:
    - 抑制功率谐波(Power harmonic damping)
    - 增加受电设备的服务寿命(Increases the service life of consumers)
    - 减少启动电流(Limitation of starting current)
    - 抑制开关效应(Reduction of commutation effects)
    此外,该产品还符合多项国际标准,如IEC 61558-2-20, DIN EN 61558-2-20, VDE 0570部分2-20和VDE 0532(适用于大型电抗器)。

    2. 技术参数


    根据技术手册,LR3 40-4/63 的技术规格如下:
    - 输入数据:
    - 额定电压:3 × 400 V
    - 额定电压(IEC):3 × 690 V
    - 额定电压(UL):3 × 600 V
    - 短路电压:4 %
    - 电压降:9.2 V
    - 额定电流:63.00 A
    - 标准和安全:
    - 保护等级:IP 00
    - 安全等级:I 类
    - 冷却方法:自然冷却(AN)
    - 测试电压:4.0 kV
    - 一般数据:
    - 电感量:0.470 mH
    - 电感偏差:±10%
    - 机械数据:
    - 结构形式:开放式
    - 固定方式:安装支架

    3. 产品特点和优势


    LR3 40-4/63 的独特之处在于:
    - 提高耐用性: 通过抑制谐波和限制启动电流,延长受电设备的使用寿命。
    - 稳定运行: 确保在各种工作条件下稳定运行,减少电力波动带来的损害。
    - 符合标准: 严格遵循国际和国内标准,确保质量可靠性和安全性。
    这些特点使得 LR3 40-4/63 在众多同类产品中脱颖而出,具有较强的市场竞争力。

    4. 应用案例和使用建议


    LR3 40-4/63 广泛应用于三相线路和整流电路中,尤其适合需要降低谐波和提高系统稳定性的场合。例如,在风力发电站、数据中心和工业生产线中,它可以有效地提高系统的可靠性。
    使用建议:
    - 合理选型: 根据具体应用需求选择合适的型号,确保电抗器的工作范围和额定参数匹配。
    - 定期检查: 建议定期检查电抗器的状态,确保其始终处于最佳工作状态。
    - 适当散热: 由于采用自然冷却方式,确保安装位置通风良好,避免过热影响性能。

    5. 兼容性和支持


    LR3 40-4/63 具有广泛的兼容性,可以与其他主流电气设备配合使用。制造商 BLOCK Transformatoren-Elektronik GmbH 提供全面的技术支持和售后服务,确保用户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    根据手册中的常见问题及解答,以下是几个可能遇到的问题及其解决方案:
    - Q: 如何正确接线?
    - A: 参考产品说明书中的接线图进行连接,确保所有接头紧固且正确。

    - Q: 如何应对过载情况?
    - A: 使用配套的过载保护装置,并定期检查电流负荷,以避免过载对设备造成损害。

    - Q: 如何判断电抗器故障?
    - A: 观察电抗器是否发热异常或出现噪音,如有异常应及时联系技术支持。

    7. 总结和推荐


    综上所述,LR3 40-4/63 线性电抗器是一款集高可靠性、高性能和广泛适用性于一体的优质产品。它的主要优点包括高效能、优良的耐久性以及符合高标准的安全性。基于上述特点,强烈推荐用户在涉及三相线路和整流电路的应用中使用 LR3 40-4/63,相信它会为您的项目带来显著的性能提升。

LR3 40-4/63参数

参数
长*宽*高 185mm*122mm*210mm

LR3 40-4/63厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

LR3 40-4/63数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK BLOCK TRANSFORMATOREN-ELEKTRONIK LR3 40-4/63 LR3 40-4/63数据手册

LR3 40-4/63封装设计

查看详情并下载
Symbol
Footprint
3D Model
