2320461

产品分类:
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact UPS电源, 24V 直流输出, 360W, DIN 导轨安装
供应商型号: 2576446
供应商: element14
标准整包数: 1

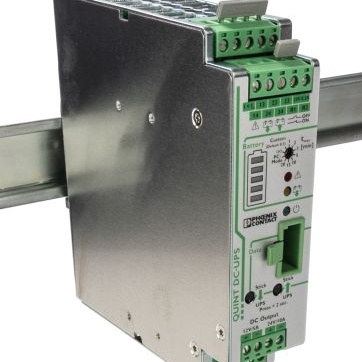

PHOENIX CONTACT  2320461

2320461概述

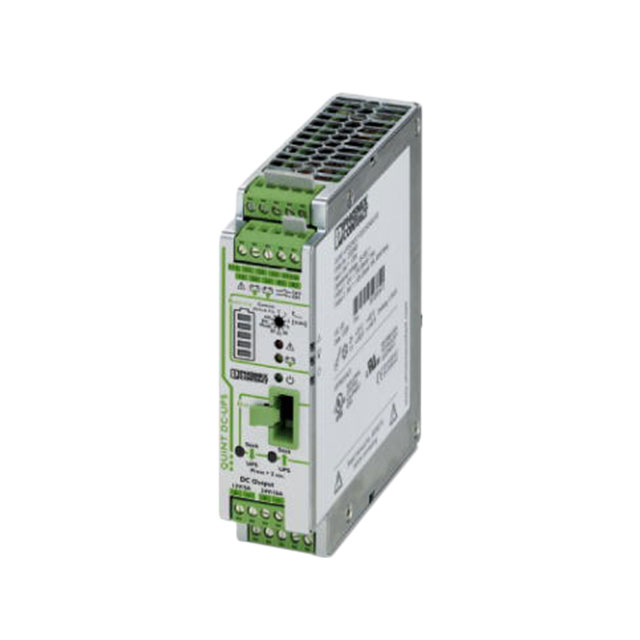

    # PHOENIX CONTACT QUINT-UPS/24DC/12DC/5/24DC/10 技术手册解析

    1. 产品简介


    基本介绍
    PHOENIX CONTACT 的 QUINT-UPS 系列是一款先进的不间断电源(UPS)模块,专为工业自动化和控制领域的应用设计。它结合了传统电源和UPS的功能,提供稳定且可靠的电力供应解决方案。该型号 QUINT-UPS/24DC/12DC/5/24DC/10 是一款适合DIN导轨安装的产品,支持多种电压输出(24V DC 和 12V DC),具有高性能和高灵活性。
    主要功能
    - 输入电压:24V DC
    - 输出电压:24V DC 和 12V DC,具有双输出功能
    - 支持自动电池检测和工具自由更换电池
    - 集成快速启动技术(POWER BOOST)和选择性熔断保护(SFB)
    - IQ智能技术支持
    应用领域
    广泛应用于工业自动化、过程控制、能源管理等领域,适用于需要稳定供电的场合,如PLC、HMI设备及现场传感器等。

    2. 技术参数


    外形尺寸
    - 宽度:35 mm(标准)、123 mm(替代安装)
    - 高度:130 mm
    - 深度:125 mm(标准)、39 mm(替代安装)
    环境条件
    - 工作温度范围:-25°C 至 70°C
    - 存储/运输温度范围:-40°C 至 85°C
    - 最大相对湿度:≤ 95%(25°C,无冷凝)
    输入输出性能
    - 输入电压范围:18V DC 至 30V DC
    - 输出电压:
    - 24V DC:18V DC 至 30V DC
    - 12V DC:19.2V DC 至 27.6V DC
    - 输出电流:
    - 24V DC:最大 10A
    - 12V DC:最大 5A
    - 效率:
    - 12V DC > 93%(主电操作,电池充满)
    - 24V DC > 98%(主电操作,电池充满)
    其他关键参数
    - IQ智能技术
    - 静态功率储备(POWER BOOST):最高可达 1.5 倍额定电流
    - 选择性熔断保护(SFB):60A 至 65A
    - MTBF(平均无故障时间)> 652,000 小时(40°C)
    - 保护等级:III 类

    3. 产品特点和优势


    独特功能
    - 自动电池检测与更换:无需专业工具即可在运行状态下更换电池,简化维护流程。
    - 智能监控与通信:通过 IQ 技术实现对储能设备的状态监控和预防性维护。
    - 高效率:高达 98% 的主电模式效率确保节能运行。
    - 多功能输出:单个 UPS 模块可同时提供两种不同电压输出,满足多样化需求。
    市场竞争力
    - 高可靠性:符合严格的电磁兼容性和机械振动标准。
    - 高灵活性:适用于多种电压输出和复杂环境。
    - 长使用寿命:MTBF 达到 652,000 小时,保证长期稳定运行。

    4. 应用案例和使用建议


    应用场景
    - 工业控制系统:为 PLC、传感器等设备提供不间断电源。
    - 过程控制:保障关键工艺步骤的持续供电。
    - 能源管理:结合储能设备,在停电情况下提供备用电源。
    使用建议
    - 负载规划:根据负载电流合理选择储能容量,避免过载风险。
    - 定期维护:利用 IQ 技术进行状态监测,及时更换老化电池。
    - 环境控制:确保安装位置通风良好,避免高温或潮湿环境影响性能。

    5. 兼容性和支持


    兼容性
    - 可与 PHOENIX CONTACT 的其他产品(如数据线缆和储能设备)无缝集成。
    - 支持主流通信接口(如 IFS、RS-232、Mini-DIN 等)。
    支持与维护
    - PHOENIX CONTACT 提供详尽的技术文档和支持服务。
    - 用户可通过官方在线平台下载最新固件和更新信息。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在额定范围内 |
    | 设备无法启动 | 确认电池连接正确且电量充足 |
    | 温度过高报警 | 检查散热装置是否正常工作 |

    7. 总结和推荐


    综合评估
    QUINT-UPS/24DC/12DC/5/24DC/10 是一款高度集成化的不间断电源模块,具备智能化、高效能和高可靠性等特点。其双电压输出和灵活配置使其成为工业自动化领域的理想选择。
    推荐结论
    强烈推荐此产品用于需要稳定电源的工业应用场景。尤其适合对设备可靠性和环境适应性要求较高的场合。

2320461参数

参数
长*宽*高 125mm*35mm*130mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2320461厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2320461数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT PHOENIX CONTACT 2320461 2320461数据手册
