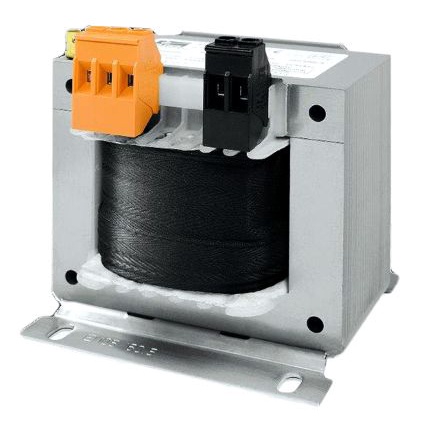

FST 160/23

产品分类: 磁芯
产品描述: Block 导轨式变压器, 初级:230V ac, 400V ac, 次级:230V 交流, 160 (Cosφ=1) VA, 320 (Cosφ=0.5) VA, 固定导轨
供应商型号: FST 160/23
供应商: 期货订购
标准整包数: 1
BLOCK TRANSFORMATOREN-ELEKTRONIK 磁芯 FST 160/23

FST 160/23概述

    # 高质量电子元器件技术手册文章

    产品简介


    本产品是FAIL-SAFE变压器,型号为FST。FAIL-SAFE变压器是一种控制变压器,用于电气隔离输入和输出侧。它具有多种额定功率,旨在提供高效的电气隔离控制,满足不同应用场景的需求。其广泛应用于工业自动化、楼宇自动化、机械设备等领域。

    技术参数


    额定输入电压
    - 230 V / 400 V AC
    额定输出电压
    - 24 V / 230 V AC
    额定功率
    - 100 VA / 160 VA / 250 VA
    绝缘等级
    - B级绝缘
    最大环境温度
    - 40 °C
    防护等级
    - IP 00
    功率损失
    - 100 VA:14.0 W
    - 160 VA:20.8 W
    - 250 VA:27.0 W (FST 250/23), 25.5 W (FST 250/24)
    输入电流
    - 100 VA:0.49 A / 0.28 Aac
    - 160 VA:0.77 A / 0.45 Aac
    - 250 VA:1.14 A / 0.65 Aac
    输出电流
    - 100 VA:0.43 Aac, 4.17 Aac
    - 160 VA:0.695 Aac, 6.67 Aac
    - 250 VA:1.09 Aac, 10.41 Aac
    频率范围
    - 50-60 Hz
    开机时间
    - 100%

    产品特点和优势


    1. 集成FAIL-SAFE保护:该变压器内置FAIL-SAFE保护机制,确保在异常情况下能够安全运行。
    2. 高效率设计:紧凑的设计使其在单位体积内具有高功率输出。
    3. 快速启动:低启动电流使得启动响应迅速。
    4. 良好的环境适应性:能够在50-60 Hz频率范围内稳定工作,最大环境温度为40°C。
    5. 优秀的抗腐蚀性和低噪音:采用BLOCKIMPEX材料,提高了产品的使用寿命和使用舒适度。

    应用案例和使用建议


    示例应用
    FAIL-SAFE变压器适用于控制变压器、电气隔离器等领域。在实际应用中,它可以作为控制系统的一部分,确保电气隔离的安全性。
    使用建议
    1. 在选择合适的型号时,需根据具体的应用场景确定所需的额定功率。
    2. 确保安装环境的温度不超过40°C,以避免过热影响产品性能。
    3. 建议在电气接线过程中使用适当的端子连接器,确保良好的接触。

    兼容性和支持


    兼容性
    该产品与各种标准的DIN导轨兼容,方便安装和维护。同时,该变压器符合多个标准,包括EN 60204、EN 61558等,保证了其广泛的兼容性和互换性。
    支持
    制造商提供了详尽的技术文档和安装指南,用户可以轻松查找相关信息。此外,制造商还提供了专业的技术支持服务,以解答用户的疑问并提供必要的维修支持。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:开机时发现功率输出不稳定。
    - 解决方案:检查输入电压是否在额定范围内,并确认接线是否正确。

    2. 问题:产品在高温环境下工作时出现过热现象。
    - 解决方案:确保安装环境通风良好,并避免超出额定的最大环境温度。
    3. 问题:输出电流不足。
    - 解决方案:确认所选型号的额定功率是否符合实际需求,并调整负载以匹配额定输出电流。

    总结和推荐


    综上所述,FAIL-SAFE变压器是一款高性能、可靠且易于安装的产品。它不仅具备出色的电气隔离能力,而且通过其独特的FAIL-SAFE保护机制,为用户提供了额外的安全保障。因此,强烈推荐在需要电气隔离控制的应用场景中使用此产品。

FST 160/23参数

参数
容差 -
直径 -
磁路截面积 -
磁芯材料 -
初始磁导率 -
磁体体积 -
磁路长度 -
有效面积(Ae) -
电感系数(AI) -
磁心因数(ΣI/A) -
有效磁导率 -
长*宽*高 96mm*102mm*102mm
安装方式 DIN导轨安装,固定安装

FST 160/23厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

FST 160/23数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 磁芯 BLOCK TRANSFORMATOREN-ELEKTRONIK FST 160/23 FST 160/23数据手册
