首页  >  产品百科  >  CC1808JKNPOEBN220

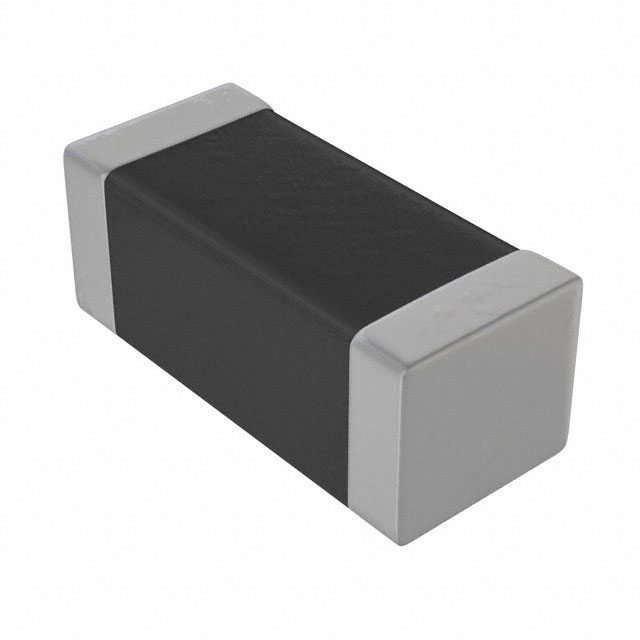

CC1808JKNPOEBN220

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 22pF ±5% C0G(NP0) 3KV 1808 贴片安装 4.5mm*2mm*2mm
供应商型号: 13-CC1808JKNPOEBN220TR-ND
供应商: Digi-Key
标准整包数: 2000
YAGEO/台湾国巨 陶瓷电容 CC1808JKNPOEBN220

CC1808JKNPOEBN220概述

    高压NP0/X7R陶瓷多层电容器技术手册

    产品简介


    本手册介绍的是高压NP0/X7R系列贴片陶瓷多层电容器。该系列产品具备1 kV至3 kV的工作电压,容量范围从10 pF到33 nF。这些电容器采用无铅端头设计,符合RoHS标准及无卤素要求。它们广泛应用于个人电脑(PCs)、硬盘驱动器(Hard Disk)、游戏机(Game PCs)、电源供应器、液晶显示器(LCD)面板、ADSL和调制解调器等设备中。

    技术参数


    | 参数 | 规格 |

    | 工作电压范围 | 1 kV 至 3 kV |
    | 容量范围 | 10 pF 至 33 nF |
    | 温度系数 | NP0: ± 30 ppm/℃
    X7R: ± 15% |
    | 绝缘电阻 | 在额定电压(Ur)下施加1分钟直流电压,绝缘电阻Rins ≥ 10 GΩ或Rins × C ≥ 500秒,以两者较小者为准 |
    | 损耗角正切 (D.F.) | NP0:1 MHz时C < 30 pF,D.F. ≤ 1 / (400 + 20C);C ≥ 30 pF,D.F. ≤ 0.1%
    X7R:D.F. ≤ 2.5% |
    | 推荐焊接温度 | 回流焊: ≥ 1.0 μF, ≥ 2.2 μF, ≥ 4.7 μF
    波峰焊: < 1.0 μF, < 2.2 μF, < 4.7 μF |
    | 工作温度范围 | NP0/X7R: -55°C 至 +125°C |

    产品特点和优势


    1. 高可靠性: NP0材料具有极低的温度系数,能够在极端温度环境下保持稳定的电容值。
    2. 高容量密度: 由于采用多层结构,每个单位体积内可获得较高的电容值。
    3. 广泛的容量范围: 从10 pF到33 nF,满足不同应用需求。
    4. 无铅端头设计: 符合RoHS和无卤素标准,确保环保要求。
    5. 优异的耐温特性: 能够在-55°C至+125°C范围内稳定工作。

    应用案例和使用建议


    1. 个人电脑和游戏机: 适用于需要高稳定性电容的主板、显卡等组件。
    2. 电源供应器: 能够提供可靠的储能和滤波功能,确保系统稳定运行。
    3. 液晶显示器: 可用于调节背光源的稳定性,保证画面质量。
    使用建议:
    - 在选择电容器时,应根据具体应用的需求(如工作温度、频率响应等)进行匹配。
    - 在焊接过程中,务必遵循制造商提供的焊接建议,以确保良好的焊接效果。

    兼容性和支持


    该产品与其他品牌的同类电子元器件具有良好的兼容性,可用于各种标准电路板设计。厂商提供全面的技术支持和售后服务,确保客户能够得到及时有效的帮助。

    常见问题与解决方案


    1. 问题: 焊接后电容失效
    - 解决方法: 检查焊接温度和时间是否符合规范,必要时重新焊接。
    2. 问题: 温度波动导致电容值变化
    - 解决方法: 选择具有低温度系数的NP0材料,确保电容值在温度变化下保持稳定。
    3. 问题: 焊点出现裂缝
    - 解决方法: 使用热风枪缓慢加热以减轻应力,必要时更换焊料。

    总结和推荐


    这款高压NP0/X7R陶瓷多层电容器具有广泛的容量范围、高可靠性和良好的温度稳定性,适用于多种应用场景。其无铅端头设计符合环保要求,值得推荐使用。无论是对温度敏感的应用还是高稳定性的场合,该产品都是理想的选择。如果您正在寻找一款高性能的电容器,不妨考虑这款产品。

CC1808JKNPOEBN220参数

参数
电容值 22pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 3KV
长*宽*高 4.5mm*2mm*2mm
通用封装 1808
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CC1808JKNPOEBN220数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CC1808JKNPOEBN220 CC1808JKNPOEBN220数据手册

CC1808JKNPOEBN220封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.3288 ¥ 2.7514
4000+ $ 0.3135 ¥ 2.6236
6000+ $ 0.3059 ¥ 2.5596
10000+ $ 0.2974 ¥ 2.4887
14000+ $ 0.2924 ¥ 2.4472
20000+ $ 0.2877 ¥ 2.4073
库存: 2000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 5502.8
直接购买
加入购物车
