首页  >  产品百科  >  CC0805KFX7R8BB105

CC0805KFX7R8BB105

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 1μF ±10% X7R 25V 0805 贴片安装 2mm*1.25mm*1.25mm
供应商型号: REB-KKH1124
供应商: 海外现货
标准整包数: 10000

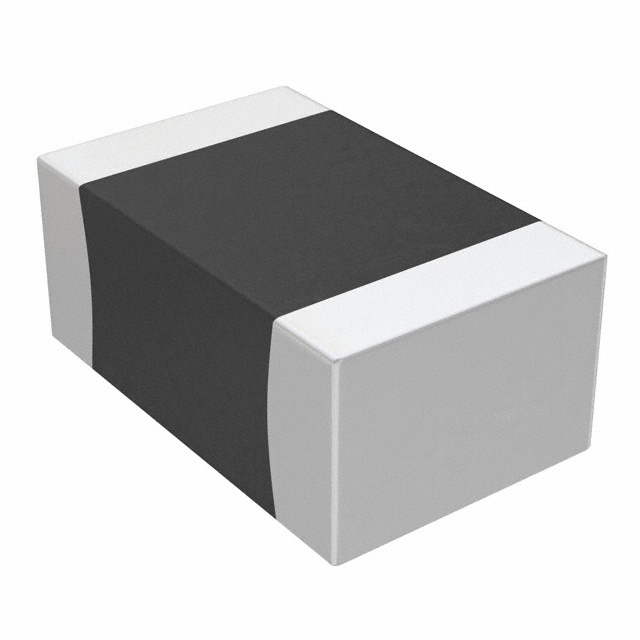

YAGEO/台湾国巨 陶瓷电容 CC0805KFX7R8BB105

CC0805KFX7R8BB105概述


    产品简介


    这款电子元器件是多层陶瓷电容器(MLCC),主要用于表面贴装技术(SMT)的通用和高容量应用。这些电容器属于X7R类,工作电压范围为6.3V到50V。其电容值范围从100pF到22µF,适用于多种电子产品,如个人电脑、硬盘驱动器、游戏PC、DVD播放器、摄像机、移动电话、数据处理设备等。

    技术参数


    - 工作电压:6.3V至50V
    - 电容值范围:100pF至22µF
    - 温度特性:-55°C至+125°C
    - 电容变化率:±15%
    - 绝缘电阻:≥10GΩ 或 Rins×Cr ≥ 500Ω·F(根据具体型号和条件)
    - 阻抗和等效串联电阻(ESR):随频率变化,具体数值可参见图表
    - 焊接方法:适用于回流焊和波峰焊
    - 包装方式:提供纸带/PE膜包装或泡罩包装,包装尺寸为7英寸和13英寸
    - 材料和工艺:无铅端子,镍屏障端面涂层

    产品特点和优势


    - 高密度设计:多层结构使得每单位体积具有较高的电容值。
    - 高可靠性:镍屏障端面涂层增强了产品的机械稳定性。
    - 环境友好:符合RoHS标准且不含卤素。
    - 广泛的应用:适用于多种电子产品,具有良好的适用性。
    - 灵活的包装:提供多种包装选项,方便不同应用场景下的需求。

    应用案例和使用建议


    这类电容器广泛应用于消费电子产品,如手机、笔记本电脑等。对于特定应用,可以参考电容器的数据表,选择合适的型号以确保最佳性能。在电路设计时,建议优先考虑高容值和高可靠性的电容器,以满足高频和高功率应用的需求。此外,在高温和低温环境下工作的设备,应选用温度特性较好的电容器。

    兼容性和支持


    这些电容器与大多数现代电子设备和制造工艺兼容。制造商提供了详尽的技术支持和售后服务,包括产品咨询、故障排除和技术指导等。客户可以通过当地销售团队联系制造商获取更多帮助。

    常见问题与解决方案


    - 问题:电容器在焊接过程中出现溶锡问题。
    - 解决方案:调整焊接温度和时间,确保符合制造商的焊接规范。

    - 问题:电容器在存储或使用过程中出现漏电流增加。
    - 解决方案:检查电容器的包装和密封情况,确保使用前存储环境符合要求。

    - 问题:电容器的温度特性不符合预期。
    - 解决方案:确认所选电容器的温度特性是否适合预期的工作环境,如有需要可联系技术支持进行详细咨询。

    总结和推荐


    综上所述,这款多层陶瓷电容器凭借其高密度设计、可靠性和环保特性,在广泛的电子产品应用中表现优异。无论是在消费电子还是工业应用中,它都能提供稳定的性能和良好的性价比。因此,推荐在需要高性能和高可靠性的应用场景中采用这款电容器。如果您有任何疑问或需求,建议联系当地的销售团队获得更专业的支持。

CC0805KFX7R8BB105参数

参数
电容值 1μF
容差 ±10%
温度系数 X7R
额定电压 25V
长*宽*高 2mm*1.25mm*1.25mm
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CC0805KFX7R8BB105数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CC0805KFX7R8BB105 CC0805KFX7R8BB105数据手册

CC0805KFX7R8BB105封装设计

查看详情并下载
Symbol
Footprint
3D Model
