CC0402JRNPO9BN271

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 270pF ±5% C0G(NP0) 50V 0402 贴片安装 1mm(长度)*500μm(宽度)
供应商型号: 31M-CC0402JRNPO9BN271
供应商: 云汉优选
标准整包数: 100

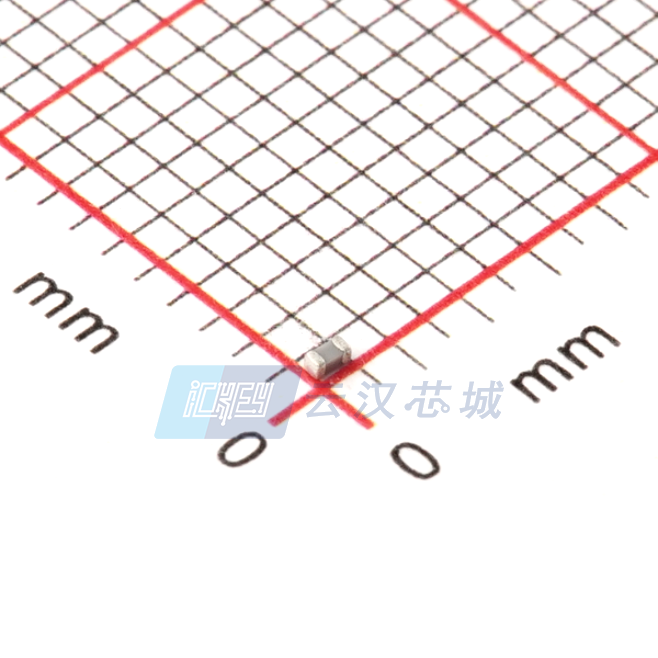

YAGEO/台湾国巨 陶瓷电容 CC0402JRNPO9BN271

CC0402JRNPO9BN271概述

    高品质表面贴装多层陶瓷电容器技术手册

    1. 产品简介


    本产品为一款适用于一般用途的NP0系列表面贴装多层陶瓷电容器(Surface-Mount Ceramic Multilayer Capacitors),其主要应用于消费电子产品、电信通信、数据处理等领域。这些电容器具有极高的温度稳定性和可靠性,适合在广泛的环境条件下使用。

    2. 技术参数


    电气特性:
    - 温度系数: ±30 ppm/℃
    - 额定电压范围: 16V 至 50V
    - 电容范围: 0.22 pF 至 100 nF
    - 精度等级:
    - C < 10 pF: ± 0.1 pF, ± 0.25 pF, ± 0.5 pF
    - C ≥ 10 pF: ± 1%, ± 2%, ± 5%, ± 10%
    - 介质损耗因子(D.F.):
    - C < 30 pF: ≤ 1 / (400 + 20C)
    - C ≥ 30 pF: ≤ 0.1%
    - 绝缘电阻(Rins): ≥ 10 GΩ 或 Rins × Cr ≥ 500 秒,以较小者为准
    - 最大电容变化量: ± 30 ppm/℃
    其他特性:
    - 包装方式: 纸带/聚乙烯薄膜(PE)卷带;13英寸长
    - 端子材料: 镍障端子(Nickel-barrier end termination)
    - 环保认证: RoHS符合,无卤素

    3. 产品特点和优势


    这款电容器采用了独特的内部结构设计,每个组件都由多个交错排列的金属电极构成,保证了高电容量密度。镍障端子不仅增强了焊接性能,还提供了更高的可靠性。其优越的电气特性确保在各种极端条件下仍能稳定运行,使得该电容器在消费电子、通信、数据处理等多个领域都有广泛的应用前景。

    4. 应用案例和使用建议


    典型应用:
    - 消费电子设备(如电视接收器、照相机等)
    - 电信通信设备
    - 数据处理系统
    使用建议:
    - 对于电容值在1nF以下的应用,建议选择电容厚度较薄的型号,以确保高精度;
    - 在进行波峰焊操作时,务必先预热至150°C,以减少焊接过程中可能产生的热冲击;
    - 根据不同的电压需求,选择合适的型号,以确保其满足预期的工作条件。

    5. 兼容性和支持


    本款电容器支持多种尺寸和电压等级,可以方便地与市场上主流的电子设备兼容。厂商提供了全面的技术支持和售后服务,包括详细的测试报告和用户指南,帮助客户快速集成到各自的系统中。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值偏差较大 | 确认测量方法正确,并重复测量确认结果。必要时,联系厂商获取技术支持。 |
    | 焊接后电容器失效 | 确认焊接工艺符合规范,如需要,参考厂商提供的焊接建议。 |
    | 使用过程中电容器性能下降 | 确保电容器使用在规定的温度范围内,避免过热或过冷环境。 |

    7. 总结和推荐


    这款表面贴装多层陶瓷电容器凭借其优异的性能和广泛的应用范围,在众多同类产品中脱颖而出。它不仅能够满足不同领域的需求,还具备出色的稳定性和可靠性,值得推荐使用。对于寻求高性能、低成本解决方案的设计工程师来说,这款产品无疑是一个理想的选择。

CC0402JRNPO9BN271参数

参数
电容值 270pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CC0402JRNPO9BN271数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CC0402JRNPO9BN271 CC0402JRNPO9BN271数据手册

CC0402JRNPO9BN271封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0139
1000+ ¥ 0.0108
3000+ ¥ 0.0089
10000+ ¥ 0.0081
50000+ ¥ 0.0075
库存: 302615
起订量: 100 增量: 10000
交货地:
最小起订量为:100
合计: ¥ 1.39
直接购买
加入购物车
