CQ0402ARNPO9BNR80

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 0.8pF ±0.05pF C0G(NP0) 50V 0402 贴片安装 1mm(长度)*500μm(宽度)
供应商型号: 31M-CQ0402ARNPO9BNR80
供应商: 云汉优选
标准整包数: 50

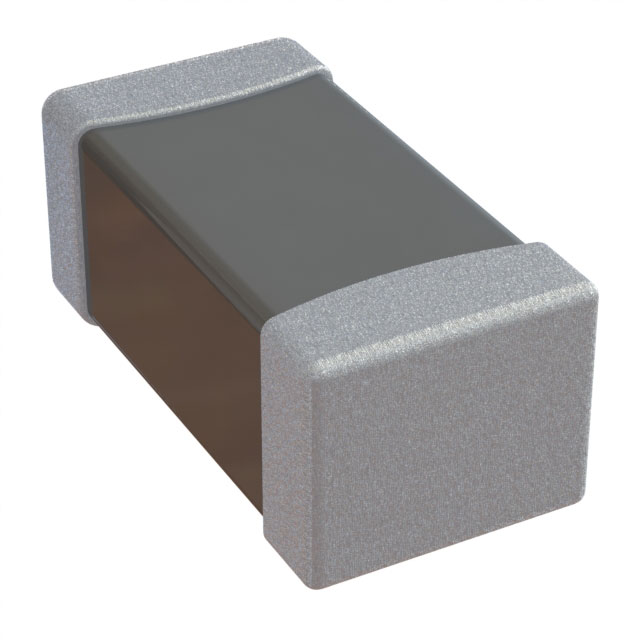

YAGEO/台湾国巨 陶瓷电容 CQ0402ARNPO9BNR80

CQ0402ARNPO9BNR80概述

    高质量文章:HiQ NP0 系列多层陶瓷电容器技术手册解析

    一、产品简介


    HiQ NP0 系列是雅特生科技(YAGEO)生产的一款高精度表面贴装陶瓷多层电容器。该系列产品专为需要高Q值的应用场合设计,适用于从消费电子到电信和数据处理领域的多种应用场景。产品种类包括从最小的0201封装到0805封装,覆盖从16V至250V的工作电压范围,容量范围从0.2pF到100pF。

    二、技术参数


    HiQ NP0 系列多层陶瓷电容器的主要技术参数如下:
    - 容量范围:0.2 pF 至 100 pF
    - 电压等级:16 V 至 250 V
    - 温度系数:± 30 ppm/°C
    - 工作温度范围:-55°C 至 +125°C
    - Q值:
    - 当C<30pF时,≤ 50V:Q ≥ (400 + 20C)
    - 当C≥30pF时,≤ 50V:Q ≥ 1000
    - 当C<30pF时,≥ 100V:Q ≥ (800 + 20C)
    - 当C≥30pF时,≥ 100V:Q ≥ 1400
    - 绝缘电阻:在Ur(DC)下1分钟后,绝缘电阻≥10 GΩ 或 绝缘电阻×容量≥500秒,以两者较小者为准
    - 温度特性:± 30 ppm/°C
    - 封装尺寸:包括0201(0603)、0402(1005)、0603(1608)、0805(2012)
    - 封装类型:带卷轴纸/PE膜包装
    - 包装数量:
    - Ø180 mm(7英寸)卷轴:15,000个/0201,10,000个/0402,4,000个/0603,4,000个/0805
    - Ø330 mm(13英寸)卷轴:50,000个/0201,50,000个/0402,15,000个/0603,20,000个/0805

    三、产品特点和优势


    - 高Q值:针对高频电路和低损耗需求提供高性能。
    - 温度稳定性:具有极低的温度系数,确保温度变化对电容的影响最小。
    - 宽工作温度范围:-55°C 至 +125°C,适合各种极端环境下的应用。
    - 耐腐蚀性:镍锡(NiSn)端接,无铅设计,符合RoHS和无卤素标准,确保产品的长期可靠性和环保性。
    - 高效包装:采用卷轴包装方式,方便自动化生产和装配。

    四、应用案例和使用建议


    - 消费电子:如电视接收器、调谐器、各种类型的相机等。建议使用在高频振荡电路和射频匹配电路中,以提高信号质量和减少干扰。
    - 电信和数据处理:适用于通信基站、路由器、交换机等设备。在这些应用场景中,建议使用高Q值电容器以保证稳定的传输性能和抗干扰能力。
    - 工业控制:适用于传感器、滤波器等精密电子设备。建议选择合适的容量和电压等级以满足特定的频率响应需求。

    五、兼容性和支持


    HiQ NP0 系列多层陶瓷电容器适用于各类表面贴装工艺,能够与标准PCB组装流程兼容。厂商提供了详细的技术文档和测试报告,确保用户能够在不同应用中正确安装和使用该产品。

    六、常见问题与解决方案


    - 问题1:产品是否符合RoHS标准?
    - 解决方案:是的,所有HiQ NP0系列电容器均符合RoHS标准,无需额外的处理。

    - 问题2:如何确认电容器的性能是否合格?
    - 解决方案:可以通过制造商提供的测试报告和详细的规格说明进行确认,同时可以参考技术手册中的测试方法自行验证。

    七、总结和推荐


    综上所述,HiQ NP0 系列多层陶瓷电容器凭借其卓越的性能和广泛的应用范围,在消费电子、电信及数据处理等领域具备显著的优势。无论是在高要求的精密电子设备还是在恶劣的工作环境中,该系列电容器都能够提供可靠的性能保障。因此,我强烈推荐在需要高精度和高稳定性的应用场景中使用HiQ NP0系列电容器。

CQ0402ARNPO9BNR80参数

参数
电容值 0.8pF
容差 ±0.05pF
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CQ0402ARNPO9BNR80数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CQ0402ARNPO9BNR80 CQ0402ARNPO9BNR80数据手册

CQ0402ARNPO9BNR80封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.076
500+ ¥ 0.0594
1500+ ¥ 0.0494
5000+ ¥ 0.046
20000+ ¥ 0.0424
40000+ ¥ 0.04
库存: 10385
起订量: 50 增量: 10000
交货地:
最小起订量为:50
合计: ¥ 3.8
直接购买
加入购物车
