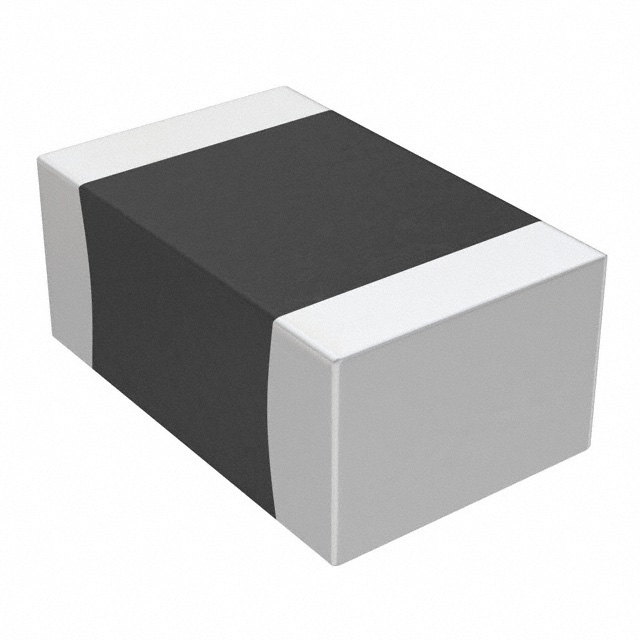

CC0805KRX7RZBB222

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 2.2nF ±10% X7R 630V 0805 贴片安装 2mm*1.25mm*1.25mm
供应商型号: CC0805KRX7RZBB222
供应商: 国内现货
标准整包数: 4000
YAGEO/台湾国巨 陶瓷电容 CC0805KRX7RZBB222

CC0805KRX7RZBB222概述

    高质量文章:多层陶瓷电容器技术手册

    一、产品简介


    多层陶瓷电容器(MLCC)是一种常见的表面贴装元器件,适用于多种应用场合。本手册介绍了两款适用于中压(100 V到630 V)的多层陶瓷电容器:NP0和X7R系列。这些电容器具有高容积效率和稳定的性能,广泛应用于PC、游戏PC、电源供应器、LCD面板、ADSL和调制解调器等领域。

    二、技术参数


    根据技术手册,以下是这些电容器的主要技术参数:
    - 电压范围:100 V 至 630 V
    - 电容范围:0.47 pF 至 2.2 µF
    - 耐温特性:-55 °C 至 +125 °C
    - 精度:对于NP0,小于10 pF的精度为±0.25 pF,大于等于10 pF的精度为±2%,±5%,±10%;对于X7R,精度为±5%,±10%,±20%
    - 损耗因子:NP0小于30 pF时≤1 / (400 + 20C),大于等于30 pF时≤0.1%;X7R小于2.5%
    - 绝缘电阻:在额定直流电压下测量1分钟后,Rins≥10 GΩ或Rins×C≥500秒,以两者中较小者为准
    - 温度系数:NP0为±30 ppm/°C,X7R为±15%

    三、产品特点和优势


    这些多层陶瓷电容器的独特功能包括:
    - 高容积效率:通过金属电极的设计,在单位体积内实现高容量。
    - 镍屏障端子:提供更可靠的连接,提高了长期稳定性。
    - 无铅封装:符合RoHS标准,环保可靠。
    - 多样化的尺寸选择:从0201到1812,适用于不同的应用需求。
    - 宽广的应用范围:适用于广泛的电子产品中,如PC、电源、液晶显示器等。

    四、应用案例和使用建议


    根据手册中的应用场景示例,这些电容器常用于高性能电子产品中。例如,X7R系列的电容器由于其较低的损耗因子和较高的温度稳定性,非常适合于需要精确稳定性的应用,如电源供应器和通信设备中的滤波器。
    使用建议:
    - 在使用中,确保安装前按照规定的温度和湿度条件进行预处理,以避免影响电容器的性能。
    - 对于大容量电容器(>1.0 µF),建议使用回流焊进行焊接,而对于小容量电容器(≤100 nF),则可以使用波峰焊。

    五、兼容性和支持


    这些电容器与大多数现代电路板和制造工艺兼容。制造商提供了详尽的技术支持文档和售后服务,确保用户能够充分利用产品的所有功能并获得最佳性能。

    六、常见问题与解决方案


    问题1:焊接后出现空洞
    - 解决方案:检查焊接参数是否正确设置,特别是焊接时间和温度。调整预热和焊接温度以减少空洞。
    问题2:耐温特性不佳
    - 解决方案:确认使用的电容器型号是否符合应用所需的温度范围。更换适合更高温度的应用的电容器。
    问题3:容值漂移
    - 解决方案:检查是否超出了指定的工作温度范围或承受的电压过高。使用更大容量或更高耐压等级的电容器。

    七、总结和推荐


    综合上述内容,这些多层陶瓷电容器凭借其高精度、稳定的性能和广泛的适用性,成为许多高端电子产品的理想选择。特别推荐X7R系列电容器,因其优异的温度稳定性和兼容性,在各种复杂环境下都能保持出色表现。对于需要高可靠性和稳定性的应用,这些电容器无疑是最佳选择。

CC0805KRX7RZBB222参数

参数
电容值 2.2nF
容差 ±10%
温度系数 X7R
额定电压 630V
长*宽*高 2mm*1.25mm*1.25mm
通用封装 0805
安装方式 贴片安装
应用等级 通用级
包装方式 卷带包装

CC0805KRX7RZBB222数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CC0805KRX7RZBB222 CC0805KRX7RZBB222数据手册

CC0805KRX7RZBB222封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.0315
40000+ ¥ 0.0306
库存: 236000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 126
