首页  >  产品百科  >  CQ0603JRNPO9BN220

CQ0603JRNPO9BN220

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 22pF ±5% C0G(NP0) 50V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 4166843
供应商: 海外现货
标准整包数: 10

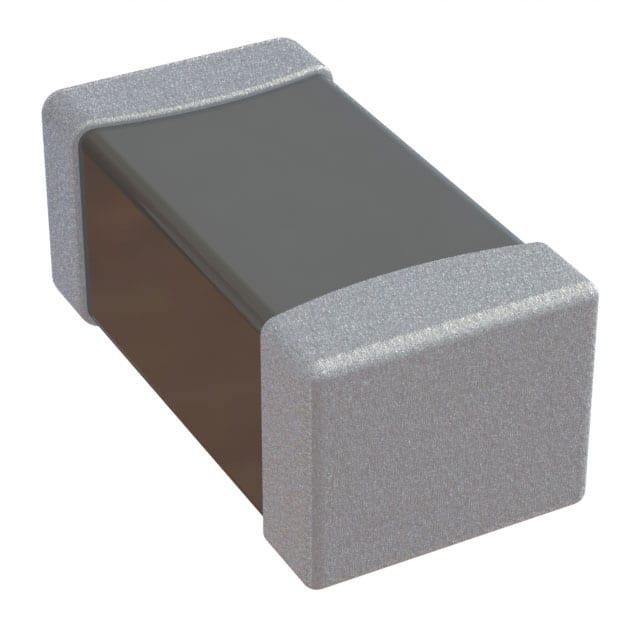

YAGEO/台湾国巨 陶瓷电容 CQ0603JRNPO9BN220

CQ0603JRNPO9BN220概述

    高质量文章:HiQ NP0 系列表面贴装陶瓷多层电容器技术手册解析

    1. 产品简介


    HiQ NP0 系列是一款高性能的表面贴装陶瓷多层电容器,专为需要高精度和稳定性的电子应用设计。该系列电容器属于一类材料(Class 1),并且具有稳定的温度系数(NP0)。其电压范围从16V到250V,电容值覆盖从0.2 pF到100 pF。这些电容器通过了无铅端接认证,符合RoHS和卤素自由标准。

    2. 技术参数


    HiQ NP0 系列电容器的主要技术参数如下:
    - 电压范围:16V至250V
    - 电容值范围:0.2 pF 至 100 pF
    - 温度系数:±30 ppm/°C
    - 工作温度范围:-55°C 至 +125°C
    - Q 值:在低电容值(<30 pF)时,Q值可达400+20C,在高电容值(>30 pF)时,Q值至少为1000(电压≤50V),1400(电压>100V)
    - 绝缘电阻:在1分钟内测量,Rins ≥ 10 GΩ 或 Rins × Cr ≥ 500秒(以较小者为准)

    3. 产品特点和优势


    - 高Q值:特别适用于对Q值有较高要求的应用,如调谐回路、高频滤波器等。
    - 温度稳定性:具备±30 ppm/°C 的温度系数,确保在广泛的温度范围内保持稳定的电容值。
    - 耐高温和低温:-55°C 至 +125°C 的宽工作温度范围,适用于极端环境下的应用。
    - 无铅端接:符合RoHS和卤素自由标准,更加环保。
    - 高质量封装:提供多种尺寸(0201至0805)及包装方式,方便不同需求的选择。

    4. 应用案例和使用建议


    HiQ NP0 系列电容器广泛应用于消费电子、电信和数据处理等领域,具体包括:
    - 电视接收机:调谐器、天线放大器
    - 相机:闪光灯充电电路、图像传感器偏置
    - 电信设备:高频滤波器、阻抗匹配
    使用建议:
    - 在高频电路中,选择高Q值的型号以确保信号的纯净度。
    - 对于低温和高温环境下的应用,应考虑其温度系数,确保长期稳定性。
    - 在高电压环境下,优先选择较高电压等级的型号以提高可靠性。

    5. 兼容性和支持


    - 兼容性:HiQ NP0 系列电容器采用标准化的端接方式,易于与其他电子元器件和设备兼容。
    - 支持:制造商提供了详细的测试报告和技术支持文档,确保客户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    - Q值不稳定:检查周围环境温度是否超出了电容器的工作范围;更换为更高Q值的型号。
    - 温度系数不符合预期:确认安装位置是否有温控装置,必要时调整电容器的安装位置。
    - 电容值变化过大:确认是否在规定温度范围内使用;检查是否有外部因素影响电容器性能。

    7. 总结和推荐


    HiQ NP0 系列电容器凭借其高Q值、良好的温度稳定性和宽工作温度范围,成为各类高频和低频电路的理想选择。其出色的温度特性使其适合用于各种极端环境下的应用。鉴于其优秀的性能和广泛的适用性,强烈推荐在高频、高可靠性的电路中选用此系列电容器。

CQ0603JRNPO9BN220参数

参数
电容值 22pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CQ0603JRNPO9BN220数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CQ0603JRNPO9BN220 CQ0603JRNPO9BN220数据手册

CQ0603JRNPO9BN220封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4974
100+ ¥ 0.4974
500+ ¥ 0.3768
1000+ ¥ 0.3617
2000+ ¥ 0.3376
4000+ ¥ 0.3316
20000+ ¥ 0.3255
40000+ ¥ 0.3255
库存: 2910
起订量: 110 增量: 0
交货地:
最小起订量为:100
合计: ¥ 49.74
