首页  >  产品百科  >  CC0805KPX7R9BB221

CC0805KPX7R9BB221

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 220pF ±10% X7R 50V 0805 贴片安装 2mm*1.25mm*1.25mm
供应商型号: Q-ZT-CC0805KPX7R9BB221
供应商: 海外现货
标准整包数: 1

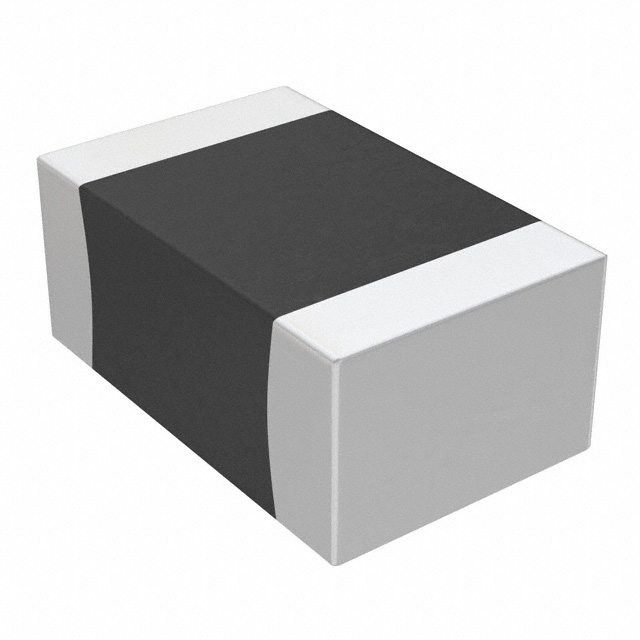

YAGEO/台湾国巨 陶瓷电容 CC0805KPX7R9BB221

CC0805KPX7R9BB221概述

    高品质陶瓷多层电容器技术手册

    产品简介


    陶瓷多层电容器是一种广泛应用于各种电子设备中的关键组件,尤其适合于表面安装技术(SMT)。本手册介绍的是型号为X7R的系列电容器,它具有通用型和高电容两种型号,适用于电压范围为6.3 V至50 V之间。这些电容器采用无铅端子,并符合RoHS标准,不含卤素,适用于PC、游戏机、移动电话、DVD播放器和视频相机等多种应用场合。

    技术参数


    以下为电容器的技术规格:
    - 电容范围:100 pF 至 22 μF
    - 电压等级:6.3 V 至 50 V
    - 温度系数:±15%
    - 温度范围:-55°C 至 +125°C
    - 电气特性:最大损耗角正切(D.F.)根据电压和电容值有所不同,具体可见下表。
    - 绝缘电阻:在Ur(DC)条件下测量,最小为10 GΩ 或 Rins × Cr ≥ 500 Ω·F。
    | 尺寸代码 | 容量范围 (pF) | 最大损耗角正切 (D.F.) (%) |
    |
    | 0201 | 100 至 1000 | ≤5 |
    | 0402 | 100 至 220 | ≤5 |
    | 0603 | 100 至 1000 | ≤5 |
    | 0805 | 220 至 2200 | ≤5 |
    | 1206 | 220 至 10000 | ≤5 |
    | 1210 | 220 至 10000 | ≤5 |
    | 1812 | 4700 至 22000 | ≤5 |

    产品特点和优势


    1. 宽泛的应用范围:适用于多种消费电子、工业设备和通信系统。
    2. 高可靠性:在极端温度条件下的性能稳定。
    3. 无铅端子:符合环保要求。
    4. 镍阻挡层端子:提供更佳的耐腐蚀性和稳定性。
    5. 多种尺寸选择:可根据不同的应用需求选择合适的封装尺寸。

    应用案例和使用建议


    - PC、游戏机:适用于主板上的去耦和滤波应用。
    - 移动电话:适用于电池管理模块中的电容补偿。
    - 视频设备:适用于电源滤波和平滑输出电压。
    使用建议:
    - 热设计:在高温环境中使用时,确保良好的散热设计以避免温度漂移。
    - 机械保护:考虑到振动和冲击对电容器的影响,在使用过程中需采取适当的机械保护措施。

    兼容性和支持


    - 兼容性:与多种电路板和设备兼容。
    - 技术支持:提供详尽的产品文档和在线技术支持,包括技术咨询和故障排除服务。

    常见问题与解决方案


    1. 问题:如何确保电容器的耐久性?
    解决方案:选择适当的封装尺寸和电容值,确保在规定的工作温度范围内使用,避免过压和超温情况。
    2. 问题:如何正确识别电容器的型号?
    解决方案:依据全球零件编号(GLOBAL PART NUMBER)并联系当地销售代表进行确认。
    3. 问题:电容器在焊接过程中的损坏如何避免?
    解决方案:遵循手册中的焊接推荐步骤,确保焊接温度和时间符合要求,避免过高的焊接温度导致电容器损坏。

    总结和推荐


    X7R系列陶瓷多层电容器凭借其广泛的容量范围、高可靠性、宽泛的工作温度和良好的电气特性,成为众多应用场合的理想选择。特别是在需要高性能和高可靠性的电子产品中,这些电容器展现出了显著的优势。因此,我们强烈推荐在设计和制造过程中使用这些高质量的电容器。

CC0805KPX7R9BB221参数

参数
电容值 220pF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 2mm*1.25mm*1.25mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CC0805KPX7R9BB221数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CC0805KPX7R9BB221 CC0805KPX7R9BB221数据手册

CC0805KPX7R9BB221封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0111 ¥ 0.093
库存: 100
起订量: 5914 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.09
直接购买
加入购物车
