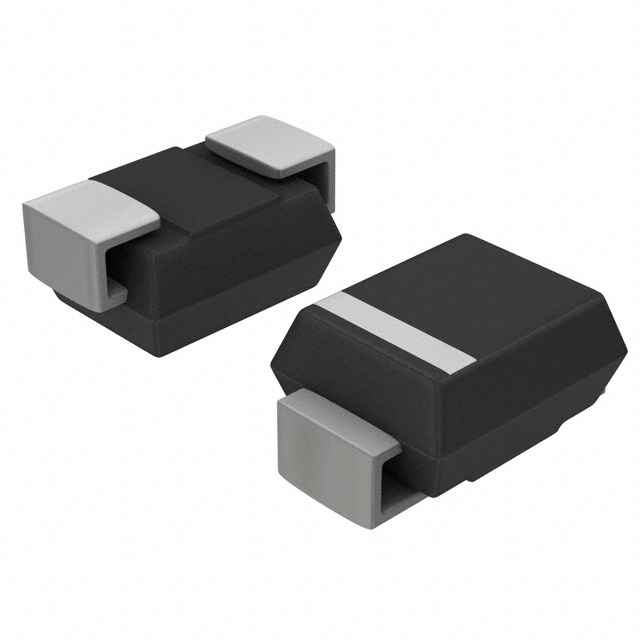

1.5SMC100A-AT/13

产品分类:
厂牌: YAGEO/台湾国巨
产品描述:
供应商型号: ZT-1.5SMC100A-AT/13
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨  1.5SMC100A-AT/13

1.5SMC100A-AT/13概述


    产品简介


    1.5SMC-AT系列瞬态电压抑制器(TVS)是为表面贴装应用设计的产品,旨在优化电路板空间。这些瞬态电压抑制器适用于多种场合,如AC/DC电源供应、低频信号传输线(例如RS232、RS485)和I/O接口等。

    技术参数


    - 峰值脉冲功率耗散:在10/1000微秒波形下,最小值为1500瓦。
    - 峰值脉冲电流:在10/1000微秒波形下,数值参见表格。
    - 稳态功率耗散:在TA=50℃时,最大值为6.5瓦。
    - 峰值正向浪涌电流:单半正弦波叠加于额定负载上,最大值为200安培。
    - 工作结温和存储温度范围:-55至+150℃。
    - 典型热阻:结到引脚热阻为15℃/W,结到环境热阻为75℃/W。

    产品特点和优势


    1. 表面贴装应用:专为优化电路板空间而设计。
    2. 低剖面封装:减少占板面积。
    3. 内置应力释放:提高机械稳定性。
    4. 玻璃钝化结:增强可靠性。
    5. 低电感:快速响应时间。
    6. 优秀的钳位能力:1500瓦峰值脉冲功率能力。
    7. 低反向泄漏电流:在12V以上时,典型值小于1μA。
    8. UL安全认证:符合IEC61000-4-2 ESD 30KV空气和接触合规标准。
    9. 符合RoHS标准和无卤素:环保设计。

    应用案例和使用建议


    应用案例
    - AC/DC电源供应:保护电源免受瞬态电压的影响。
    - 低频信号传输线:保护通信线路不受过电压损坏。
    使用建议
    - 在高电流环境下使用时,确保电路板设计能够承受峰值脉冲电流的影响。
    - 考虑散热问题,特别是在高温环境下使用时。

    兼容性和支持


    - 机械数据:采用JEDEC DO-214AB封装,锡铅端子可焊。
    - 包装:16mm带(EIA标准RS-481),支持7英寸和13英寸卷盘包装。
    - 厂商支持:提供详细的焊接条件指导,以确保最佳安装效果。

    常见问题与解决方案


    1. 问题:如何处理反向泄漏电流过高?
    - 解决方案:检查是否安装正确,特别是极性连接是否正确;更换新件或调整安装位置。

    2. 问题:如何避免峰值脉冲电流过大?
    - 解决方案:通过合理设计电路来降低峰值电流,或考虑使用其他型号以匹配具体应用需求。

    总结和推荐


    1.5SMC-AT系列瞬态电压抑制器是一款高性能、可靠性强的产品,具有多种优势,适用于广泛的工业应用。它不仅具备出色的瞬态电压抑制能力,还拥有优异的热管理和机械稳定性。对于需要保护AC/DC电源供应和低频信号传输线的应用,此系列产品是一个理想的选择。总的来说,我们强烈推荐使用该产品,特别是在要求高可靠性的环境中。

1.5SMC100A-AT/13参数

参数
包装方式 卷带包装

1.5SMC100A-AT/13数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 YAGEO/台湾国巨 1.5SMC100A-AT/13 1.5SMC100A-AT/13数据手册

1.5SMC100A-AT/13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1683 ¥ 1.4102
库存: 0
起订量: 391 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0
