CC1206KFX7R7BB225

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 2.2μF ±10% X7R 16V 1206 贴片安装 3.2mm*1.6mm*1.6mm
供应商型号: 13-CC1206KFX7R7BB225TR-ND
供应商: Digi-Key
标准整包数: 10000

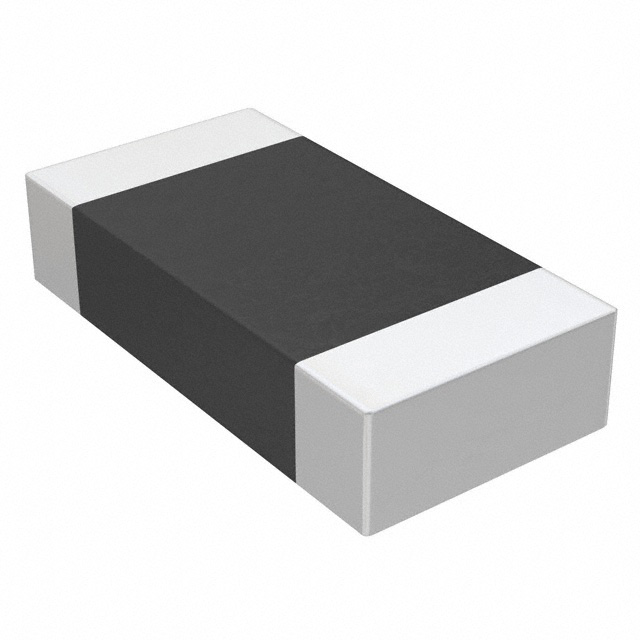

YAGEO/台湾国巨 陶瓷电容 CC1206KFX7R7BB225

CC1206KFX7R7BB225概述

    电子元器件技术手册:表面贴装陶瓷多层电容器

    产品简介


    本手册描述了一种适用于通用目的及高容量的表面贴装陶瓷多层电容器(Surface-Mount Ceramic Multilayer Capacitors)。这些电容器采用X7R介电材料,具有宽广的工作电压范围(6.3 V至50 V)和电容值范围(100 pF至22 µF)。X7R电容器因其出色的温度稳定性和可靠性,被广泛应用于PC、硬盘驱动器、游戏PC、DVD播放器、摄像机、手机、以及数据处理系统等领域。

    技术参数


    以下是该电容器的技术规格及性能参数摘要:
    - 电容值范围: 100 pF 至 22 µF
    - 工作电压范围: 6.3 V 至 50 V
    - 耐温范围: -55°C 至 +125°C
    - 电容温度系数: ±15%
    - 绝缘电阻: ≥10 GΩ 或者 Rins × Cr ≥ 500 Ω·F
    - 耗散因子(D.F.):
    - 在25°C时,针对不同的电容值和电压等级,D.F.的变化范围为≤3.5%到≤12.5%不等
    - 电气测试标准:
    - 遵循IEC 60384-21/22标准进行测试
    - 耐受性检查包括温度特性、粘合强度、焊接适应性等

    产品特点和优势


    该电容器具有以下几个显著特点:
    - 高可靠性和稳定性: 采用X7R介电材料,提供了良好的温度稳定性和耐用性。
    - 宽广的应用范围: 可以在多个不同的电子设备中使用,包括消费电子、计算机外围设备和移动设备等。
    - 无铅端子: 所有型号均采用镍屏障端子,符合RoHS规范和无卤素要求,环保安全。
    - 包装多样: 提供纸/PE封带式卷盘包装(适合7英寸和13英寸卷盘),以及塑料封带式卷盘包装,便于运输和存储。

    应用案例和使用建议


    应用案例
    - PC及游戏PC: 稳定的电源供应对于计算机性能至关重要,X7R电容器可以在这种应用中提供可靠的电容支撑。
    - 视频和音频设备: 如DV拍摄器和音频播放器等,需要具备稳定电容的组件来确保信号的准确传输。
    - 手机和其他便携设备: 需要小尺寸、轻量且高效能的电容器,X7R系列正好满足这一需求。
    使用建议
    - 在组装过程中,需遵循手册中关于焊接方法和温度特性的指导,以确保电容器能够正常工作。
    - 根据具体应用环境选择合适的电容值和工作电压,从而达到最佳性能。

    兼容性和支持


    - 兼容性: 该电容器支持多种不同的封装方式,适用于大部分主流电子设备和电路板设计。
    - 制造商支持: YAGEO品牌提供了详尽的技术文档和支持服务,帮助客户解决安装和使用过程中的任何问题。

    常见问题与解决方案


    - 问题1: 电容器在高温下表现不稳定。
    - 解决方案: 检查是否选择了合适的电容温度系数和工作电压等级。如果需要更高的稳定性,可以考虑选用其他耐高温系列。

    - 问题2: 电容器在焊接后出现松动。
    - 解决方案: 确保在焊接前正确地对准引脚位置,并按照推荐的焊接工艺执行操作。必要时,可增加焊锡量以增强连接牢固度。

    总结和推荐


    总的来说,YAGEO品牌的X7R系列表面贴装陶瓷多层电容器凭借其卓越的性能、广泛的适用范围以及环保特性,在众多应用中表现出色。特别是对于那些对稳定性、效率有较高要求的应用场景来说,这款电容器是一个非常理想的选择。强烈推荐在各类电子设备中使用此款电容器,尤其是在温度敏感型设备中。
    以上内容基于提供的数据表信息整理而成,希望这份技术手册能为您的产品选择和使用提供有价值的参考。

CC1206KFX7R7BB225参数

参数
电容值 2.2μF
容差 ±10%
温度系数 X7R
额定电压 16V
长*宽*高 3.2mm*1.6mm*1.6mm
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CC1206KFX7R7BB225数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CC1206KFX7R7BB225 CC1206KFX7R7BB225数据手册

CC1206KFX7R7BB225封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0625 ¥ 0.5227
20000+ $ 0.0592 ¥ 0.4957
30000+ $ 0.0576 ¥ 0.4821
50000+ $ 0.0529 ¥ 0.4431
70000+ $ 0.0528 ¥ 0.442
库存: 10000
起订量: 10000 增量: 1
交货地:
最小起订量为:10000
合计: ¥ 5227
