首页  >  产品百科  >  CC0402JRNPO9BN391

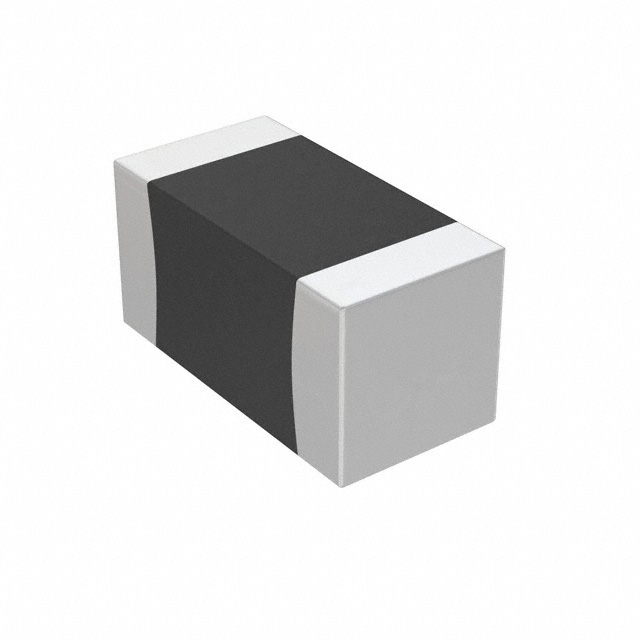

CC0402JRNPO9BN391

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 390pF ±5% C0G(NP0) 50V 0402 贴片安装 1mm(长度)*500μm(宽度)
供应商型号: 31M-CC0402JRNPO9BN391
供应商: 云汉优选
标准整包数: 100
YAGEO/台湾国巨 陶瓷电容 CC0402JRNPO9BN391

CC0402JRNPO9BN391概述


    产品简介


    本产品为通用型表面贴装陶瓷多层电容器(MLCC),属于NP0(C0G)类别。适用于直流至16V到50V范围内的各种应用场景。这些电容器主要用于消费电子、电信、数据处理等领域,例如电视接收机、相机、调谐器等。它们的特点是具有高容积比电容量,能够满足广泛的应用需求。

    技术参数


    尺寸和封装
    | 尺寸 | 长度 (mm) | 宽度 (mm) | 厚度 (mm) |
    ||
    | 0201 | 0.6 | 0.3 | 0.3 |
    | 0402 | 1.0 | 0.5 | 0.5 |
    | 0603 | 1.6 | 0.8 | 0.8 |
    | 0805 | 2.0 | 1.25 | 0.85 |
    | 1206 | 3.2 | 1.6 | 1.25 |
    | 1210 | 3.2 | 2.5 | 1.25 |
    | 1812 | 4.5 | 3.2 | 2.5 |
    容量范围
    | 容量范围 | 尺寸 |

    | 0.22 pF 至 100 nF | 0201 到 0603 |
    | 0.22 pF 至 100 nF | 0805 到 1812 |
    温度特性
    | 最大电容量变化 | 温度系数 |

    | ± 30 ppm/℃
    绝缘电阻
    | 测试条件 | 要求 |

    | 在 1 分钟内施加 DC 电压 | Rins ≥ 10 GΩ 或 Rins × Cr ≥ 500 秒,取最小值 |
    工作温度范围
    | 工作温度 | 极限温度 |

    | -55 ℃ 至 +125 ℃

    产品特点和优势


    1. 高容积比电容量:采用NP0(C0G)介电材料,具有出色的温度稳定性和低损耗因子。
    2. 镍屏障端接:提高耐腐蚀性,延长使用寿命。
    3. 无铅设计:符合RoHS标准,环保无卤。
    4. 高可靠性:在广泛的温度范围内表现出色,适用于恶劣环境下的工业应用。

    应用案例和使用建议


    应用案例
    - 消费电子:用于电视接收机和相机中的调谐器,提供稳定的滤波效果。
    - 电信设备:确保信号传输的稳定性。
    - 数据处理系统:减少干扰,保证系统的稳定运行。
    使用建议
    - 容量选择:根据具体应用需求选择合适的容量值。
    - 安装方法:确保电容器正确安装在电路板上,避免机械应力的影响。
    - 热管理:在高功耗应用中,注意散热以防止过热。

    兼容性和支持


    该电容器与其他电子元器件具有良好的兼容性,适合在各种电路中使用。厂家提供了全面的技术支持和售后服务,包括测试报告、使用手册和技术咨询等。

    常见问题与解决方案


    常见问题
    1. 安装后出现短路:检查电路板上的元件是否有短路风险,确保焊接质量。
    2. 容量不准确:按照规定的电压和温度进行测量,必要时更换新的电容器。
    解决方案
    1. 检查焊接:确认焊接过程中没有短路发生。
    2. 重新校准:确保使用正确的测试仪器,并按照标准操作程序进行测量。

    总结和推荐


    综上所述,这款表面贴装陶瓷多层电容器以其高精度、稳定性和可靠性的特点,非常适合应用于消费电子、电信和数据处理领域。强烈推荐在需要高稳定性和长寿命的电子设备中使用。无论是小型便携设备还是大型通信设施,它都能提供卓越的性能表现。

CC0402JRNPO9BN391参数

参数
电容值 390pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CC0402JRNPO9BN391数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CC0402JRNPO9BN391 CC0402JRNPO9BN391数据手册

CC0402JRNPO9BN391封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0155
1000+ ¥ 0.0121
3000+ ¥ 0.0101
10000+ ¥ 0.0092
50000+ ¥ 0.0085
库存: 95812
起订量: 100 增量: 10000
交货地:
最小起订量为:100
合计: ¥ 1.55
