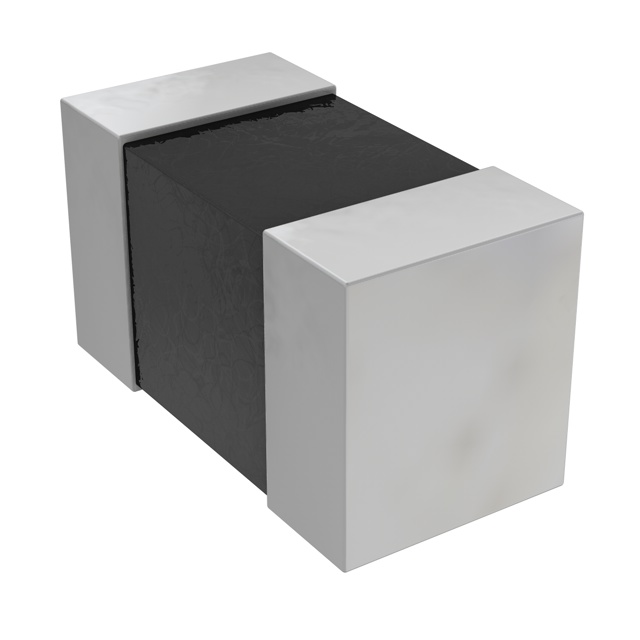

CC0201BRNPO8BN6R8

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 6.8pF ±0.1pF NP0 25V 0201
供应商型号: 4254469
供应商: 海外现货
标准整包数: 10
YAGEO/台湾国巨 陶瓷电容 CC0201BRNPO8BN6R8

CC0201BRNPO8BN6R8概述


    产品简介


    本文将详细介绍一款适用于多种电子设备的表面贴装多层陶瓷电容器——NP0系列芯片电容器。这些电容器特别设计用于消费电子、电信和数据处理等领域。它们的主要功能是在电路中提供稳定和可靠的电容值,以满足各种应用需求。

    技术参数


    电气特性
    - 电容范围:0.22 pF至100 nF
    - 电容容差:对于C<10 pF的电容,容差为±0.1 pF, ±0.25 pF, ±0.5 pF;对于C≥10 pF的电容,容差为±1%, ±2%, ±5%, ±10%
    - 损耗因子(D.F.):对于C<30 pF,损耗因子≤1/(400 + 20C);对于C≥30 pF,损耗因子≤0.1%
    - 绝缘电阻:施加1分钟的Ur(DC),绝缘电阻Rins≥10 GΩ 或者 Rins×Cr≥500秒,两者取较小值
    - 最大电容变化率:温度系数为±30 ppm/°C
    - 工作温度范围:–55°C 至 +125°C
    其他规格
    - 封装尺寸:0201 (0603), 0402 (1005), 0603 (1608), 0805 (2012), 1206 (3216), 1210 (3225), 1812 (4532)
    - 额定电压:16 V, 25 V, 50 V
    - 镍巴屏蔽端接,RoHS兼容,无卤素

    产品特点和优势


    这款NP0系列电容器以其高体积电容比而著称,其构造由多层金属电极嵌入陶瓷介质形成,端子采用无铅锡镀层。具体优势包括:
    - 高温稳定性:温度系数小,能够在-55°C到+125°C的工作温度范围内保持稳定的电容值。
    - 宽泛的电容选择:提供了从0.22 pF到100 nF的广泛电容值选择,可以满足不同应用的需求。
    - 严格的品质控制:符合RoHS标准,无卤素,镍巴屏蔽端接确保了产品的可靠性和环保特性。

    应用案例和使用建议


    应用案例
    - 消费电子产品:如电视接收机、摄像机等,这些设备需要稳定的电容值来保证信号处理的准确性。
    - 电信设备:如通信模块,电容器可以帮助过滤高频噪声,提高信号传输质量。
    - 数据处理设备:如服务器和计算机存储系统,这些设备需要高精度的电容值来维持数据处理的稳定性。
    使用建议
    - 在安装时,应确保电容器垂直于PCB板安装,避免倾斜。
    - 使用回流焊时,电容值大于1µF的电容器建议使用更大的焊接面积,以提高焊接强度。
    - 注意电容器的额定电压,确保使用过程中不会因过压而损坏。

    兼容性和支持


    NP0系列电容器具有广泛的兼容性,能够与其他常见的表面贴装设备良好配合使用。厂商提供了详细的技术支持,包括样品测试、技术支持和维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电容器外观损坏 | 检查焊接工艺是否规范,调整焊接参数 |
    | 安装过程中电容器倾斜 | 重新调整安装位置,确保电容器垂直于PCB |

    总结和推荐


    总体来看,NP0系列电容器凭借其宽广的电容范围、严格的容差控制、高温稳定性以及良好的兼容性,使其成为市场上同类产品中的佼佼者。特别是在消费电子、电信及数据处理领域,NP0电容器的应用非常广泛。因此,我强烈推荐使用此款产品,尤其是那些对电容稳定性要求较高的应用场景。

CC0201BRNPO8BN6R8参数

参数
电容值 6.8pF
容差 ±0.1pF
温度系数 NP0
额定电压 25V
通用封装 0201
包装方式 卷带包装

CC0201BRNPO8BN6R8数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CC0201BRNPO8BN6R8 CC0201BRNPO8BN6R8数据手册

CC0201BRNPO8BN6R8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.0506
100+ ¥ 0.0506
500+ ¥ 0.0454
2500+ ¥ 0.0384
7500+ ¥ 0.0384
15000+ ¥ 0.0344
75000+ ¥ 0.0338
150000+ ¥ 0.0338
库存: 12610
起订量: 1110 增量: 0
交货地:
最小起订量为:500
合计: ¥ 22.7
