CC1206GRNPOABN122

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 1.2nF ±2% C0G(NP0) 200V 1206 贴片安装 3.2mm*1.6mm*850μm
供应商型号: UA-CC1206GRNPOABN122
供应商: 海外现货
标准整包数: 4000

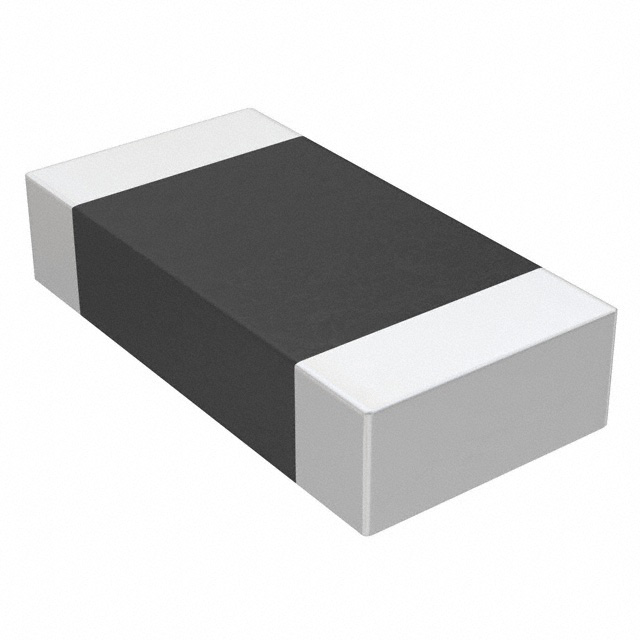

YAGEO/台湾国巨 陶瓷电容 CC1206GRNPOABN122

CC1206GRNPOABN122概述

    # Yageo Corporation CC系列多层陶瓷电容器

    产品简介


    Yageo Corporation的CC系列多层陶瓷电容器(MLCC)是一种广泛应用于电子电路的高性能电容器。该系列提供了多种芯片尺寸,如0402、0603、0805、1206、1210和1812等,适用于各种电路需求。此外,CC系列提供多种容值范围,从0.47pF到10uF,满足不同应用场景的需求。这种电容器采用钯/银电极系统或镍电极系统制造,并具备较高的耐热性和可靠性。

    技术参数


    尺寸
    - 尺寸规格如下:
    - CC0402:1.0±0.05mm × 0.5±0.05mm
    - CC0603:1.6±0.10mm × 0.8±0.07mm
    - CC0805:2.0±0.10mm × 1.25±0.10mm
    - CC1206:3.2±0.15mm × 1.6±0.15mm
    - CC1210:3.2±0.20mm × 2.5±0.20mm
    - CC1812:4.5±0.20mm × 3.2±0.20mm
    容量
    - 容量范围:0.47pF至10uF
    - 容差:按具体型号和电压等级分为不同的容差等级
    工作温度范围
    - NP0:-55°C至125°C
    - X7R:-55°C至125°C
    - Y5V:-25°C至85°C
    环境适应性
    - 按照IEC标准进行测试,表现出良好的抗弯折、焊接热冲击、温度变化及湿热稳定性。

    产品特点和优势


    1. 广泛的应用范围:CC系列适用于多种电路,具有从0.47pF到10uF的不同容值选择,满足各种电路设计需求。
    2. 高性能材料:使用NP0、X7R、Y5V三种不同的介电材料,确保了在不同温度下的稳定性和可靠性。
    3. 低ESR和ESL:相比大多数引线型电容器,CC系列具有更低的等效串联电阻(ESR)和等效串联电感(ESL),有助于提高电路的整体性能。
    4. 优异的温度特性:特别是NP0型电容器,在整个工作温度范围内几乎无温度漂移,适用于对温度敏感的应用场景。

    应用案例和使用建议


    应用案例
    1. 高精度仪器仪表:CC系列中的NP0型电容器因其出色的温度稳定性,常用于高精度仪器仪表中,确保电路在极端温度条件下的稳定运行。
    2. 汽车电子:X7R型电容器广泛应用于汽车电子系统,如引擎控制单元、车身控制系统等,确保其在汽车复杂环境中的可靠性和稳定性。
    使用建议
    1. 温度敏感电路:对于需要精确温度补偿的应用,建议选用NP0型电容器,以获得最佳的温度稳定性。
    2. 高频率电路:CC系列电容器由于较低的ESR和ESL,特别适合高频电路,可以有效降低电路损耗并提升性能。

    兼容性和支持


    兼容性
    - CC系列电容器支持自动表面贴装(SMT),适用的包装形式包括纸带和塑料带,便于自动化生产线使用。
    厂商支持
    - Yageo公司提供详尽的技术文档和支持服务,确保客户在使用过程中能够获得必要的技术支持。

    常见问题与解决方案


    常见问题
    1. 焊接时出现短路现象
    2. 存储时出现容量下降
    3. 使用过程中出现异常温度
    解决方案
    1. 焊接时出现短路现象:确保焊接工艺符合IEC标准,选择合适的焊料并控制焊接温度。
    2. 存储时出现容量下降:建议在干燥的环境中存储,并按照厂家推荐的储存条件进行保存。
    3. 使用过程中出现异常温度:使用时需考虑工作环境温度,并确保散热良好,避免过热影响电容器性能。

    总结和推荐


    总体而言,Yageo Corporation的CC系列多层陶瓷电容器凭借其广泛的容值选择、优良的电气性能和卓越的环境适应性,在电子元件市场上表现出色。无论是高精度仪器仪表还是汽车电子应用,CC系列都是一个值得信赖的选择。强烈推荐使用这款电容器来提高电路性能和可靠性。

CC1206GRNPOABN122参数

参数
电容值 1.2nF
容差 ±2%
温度系数 C0G(NP0)
额定电压 200V
长*宽*高 3.2mm*1.6mm*850μm
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CC1206GRNPOABN122数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CC1206GRNPOABN122 CC1206GRNPOABN122数据手册

CC1206GRNPOABN122封装设计

查看详情并下载
Symbol
Footprint
3D Model
