1.5SMC400A-AT/7

产品分类:
厂牌: YAGEO/台湾国巨
产品描述: TVS Diode Single Uni-Dir 342V 1.5KW Automotive 2-Pin SMC T/R
供应商型号: TS-1.5SMC400A-AT/7
供应商: 海外现货
标准整包数: 500

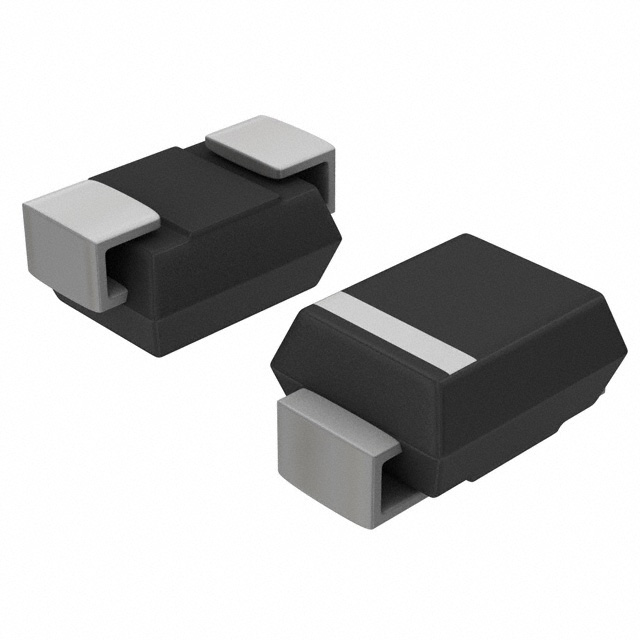

YAGEO/台湾国巨  1.5SMC400A-AT/7

1.5SMC400A-AT/7概述


    产品简介


    1.5SMC-AT 系列瞬态电压抑制器
    1.5SMC-AT系列 是一种适用于表面安装的应用,旨在优化电路板空间。这些瞬态电压抑制器(TVS)具有多种功能,广泛应用于各种环境中。它们的主要用途包括I/O接口保护、交流/直流电源供应以及低频信号传输线路(如RS232、RS485等)。

    技术参数


    以下是 1.5SMC-AT系列 的关键技术规格和性能参数:
    | 参数 | 值 |

    | 峰值脉冲功率 (10/1000μs波形)| ≥1500瓦 |
    | 峰值脉冲电流 (10/1000μs波形)| 见表格 |
    | 持续状态功率损耗 (TA=50℃) | 6.5瓦 |
    | 正向峰值浪涌电流,单个半正弦波(8.3毫秒)| 200安培 |
    | 工作结温及存储温度范围 | -55至+150℃ |
    | 典型热阻结到引脚 | 15℃/瓦 |
    | 典型热阻结到环境 | 75℃/瓦 |
    电气特性:
    - 反向断开电压:范围从5.8伏到600伏。
    - 击穿电压(测试电流10mA):范围从6.45伏到788伏。
    - 最大钳位电压(峰值脉冲电流):范围从10.5伏到828伏。
    - 反向泄漏(电压VRWM时):典型值小于1微安。

    产品特点和优势


    - 表面安装设计:优化了电路板空间,适用于现代紧凑设计。
    - 低轮廓封装:减少了整体体积。
    - 内置应力释放:提高了可靠性。
    - 玻璃钝化结:增强了抗老化性能。
    - 快速响应时间:有效降低电压冲击的影响。
    - 高温焊接能力:能够在高温度环境下进行焊接。
    - 安全认证:通过UL和IEC61000-4-2 ESD 30KV Air、接触合规标准。

    应用案例和使用建议


    应用场景:
    - I/O接口保护
    - AC/DC电源供应
    - RS232、RS485等低频信号传输线路保护
    使用建议:
    - 在组装过程中使用推荐的焊接条件,确保焊接质量。
    - 根据具体应用选择合适的电压等级。
    - 注意环境温度限制,特别是在极端温度条件下使用。

    兼容性和支持


    兼容性:
    - 塑料封装:符合UL 94V-0标准。
    - 机械数据:采用JEDEC DO-214AB封装,适用于各种工业标准。
    支持:
    - 制造商提供详细的技术文档和建议。
    - 提供标准包装方式,便于储存和运输。

    常见问题与解决方案


    常见问题:
    - 焊接问题:焊点不牢固。
    - 电压过高:反向泄漏增加。
    解决方案:
    - 焊接问题:严格按照推荐的焊接条件操作。
    - 电压过高:选择更高额定电压的产品。

    总结和推荐


    1.5SMC-AT系列瞬态电压抑制器具有优秀的保护性能和广泛应用范围。其快速响应时间和高可靠性使其成为各种电源和信号传输线路的理想选择。虽然价格可能稍高于同类产品,但其优越的性能和稳定性值得投资。因此,强烈推荐用于需要高可靠性的应用场合。
    通过上述分析,我们可以看出 1.5SMC-AT系列 无论是在技术参数、应用范围还是市场竞争力方面都表现出色,是市场上不可多得的优质产品。

1.5SMC400A-AT/7参数

参数
包装方式 卷带包装

1.5SMC400A-AT/7数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 YAGEO/台湾国巨 1.5SMC400A-AT/7 1.5SMC400A-AT/7数据手册

1.5SMC400A-AT/7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.1891 ¥ 1.6074
12500+ $ 0.165 ¥ 1.4022
25000+ $ 0.1573 ¥ 1.3372
库存: 0
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 0
直接购买
加入购物车
