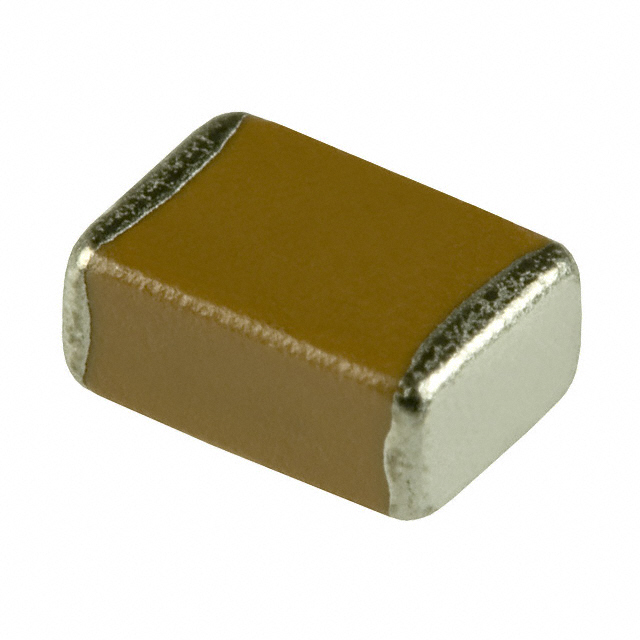

CC1812JKNPOEBN330

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 33pF ±5% C0G(NP0) 3KV 1812 贴片安装 4.5mm*3.2mm*3.2mm
供应商型号: 13-CC1812JKNPOEBN330CT-ND
供应商: Digi-Key
标准整包数: 1
YAGEO/台湾国巨 陶瓷电容 CC1812JKNPOEBN330

CC1812JKNPOEBN330概述

    高压NP0/X7R系列多层陶瓷电容技术手册

    一、产品简介


    高压NP0/X7R系列多层陶瓷电容器是一种高品质的表面贴装式陶瓷电容器,适用于从1kV到3kV的工作电压范围。该系列产品具有高容积比,适用于计算机(PCs)、硬盘、游戏电脑、电源供应、液晶面板、ADSL调制解调器等多种应用场景。该电容器采用镍隔离端接技术和无铅焊接工艺,符合RoHS标准,且无卤素,是现代电子设备中不可或缺的关键部件。

    二、技术参数


    尺寸规格:
    - 0805:2.0 mm x 1.25 mm
    - 1206:3.2 mm x 1.6 mm
    - 1210:3.2 mm x 2.5 mm
    - 1808:4.5 mm x 2.0 mm
    - 1812:4.5 mm x 3.2 mm
    容量范围:
    - NP0系列:10 pF 至 33 nF
    - X7R系列:10 pF 至 33 nF
    容差范围:
    - NP0系列:C < 10 pF 时,± 0.25 pF 或 ± 0.5 pF;C ≥ 10 pF 时,± 2% 或 ± 5%
    - X7R系列:± 5% 或 ± 10%
    工作温度范围:
    - -55°C 至 +125°C
    绝缘电阻:
    - Rins ≥ 10 GΩ 或 Rins × C ≥ 500 秒,取最小值

    三、产品特点和优势


    该高压NP0/X7R系列多层陶瓷电容器具备以下独特优势:
    1. 高容积比:内电极结构使得单位体积内的电容量更高。
    2. 镍隔离端接:提高了电容器的可靠性和耐久性。
    3. 无铅焊接:环保合规,满足现代电子产品的无铅焊接要求。
    4. 宽温范围:-55°C至+125°C的工作温度范围使其适用于各种恶劣环境。

    四、应用案例和使用建议


    该电容器广泛应用于计算机硬件、电源设备、通讯设备等领域。例如,在电源供应中,它可以稳定电压,提高效率;在液晶面板中,可以保证显示效果的稳定性。为了确保最佳使用效果,建议遵循制造商的安装和测试指南,并根据具体应用需求选择合适的型号和尺寸。

    五、兼容性和支持


    该产品可与多种主流电子元器件和设备兼容,且YAGEO提供全面的技术支持,包括详细的使用手册、测试报告和技术咨询服务。此外,用户可以通过当地销售代表获取更多定制化服务和支持。

    六、常见问题与解决方案


    1. Q:如何处理焊接过程中出现的锡点脱落问题?
    - A:确保焊接温度和时间控制在推荐范围内,并使用适当的预热和冷却步骤,以避免过热导致的材料损伤。

    2. Q:如何确认绝缘电阻是否符合要求?
    - A:按照手册中的测试方法,对电容器进行1分钟的直流电压(Ur)测试,测量其绝缘电阻或时间,确保达到规定的最小值。

    七、总结和推荐


    总体来看,高压NP0/X7R系列多层陶瓷电容器以其卓越的性能和可靠性,在现代电子设备中表现出色。其独特的技术优势和广泛应用使其成为市场上的热门选择。因此,我们强烈推荐这款产品用于需要高性能、高可靠性的应用场景。
    本手册提供了详细的技术参数和使用指导,旨在帮助用户更好地了解和使用高压NP0/X7R系列多层陶瓷电容器。如果您有任何疑问或需要进一步的支持,请联系当地的YAGEO销售团队。

CC1812JKNPOEBN330参数

参数
电容值 33pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 3KV
长*宽*高 4.5mm*3.2mm*3.2mm
通用封装 1812
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CC1812JKNPOEBN330数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CC1812JKNPOEBN330 CC1812JKNPOEBN330数据手册

CC1812JKNPOEBN330封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.541 ¥ 13.0215
10+ $ 0.9504 ¥ 8.0309
100+ $ 0.6912 ¥ 5.8406
库存: 689
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.02
