CC1206JKNPOCBN470

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 47pF ±5% C0G(NP0) 1KV 1206 贴片安装 3.2mm(长度)*1.6mm(宽度)
供应商型号: 31M-CC1206JKNPOCBN470
供应商: 云汉优选
标准整包数: 10

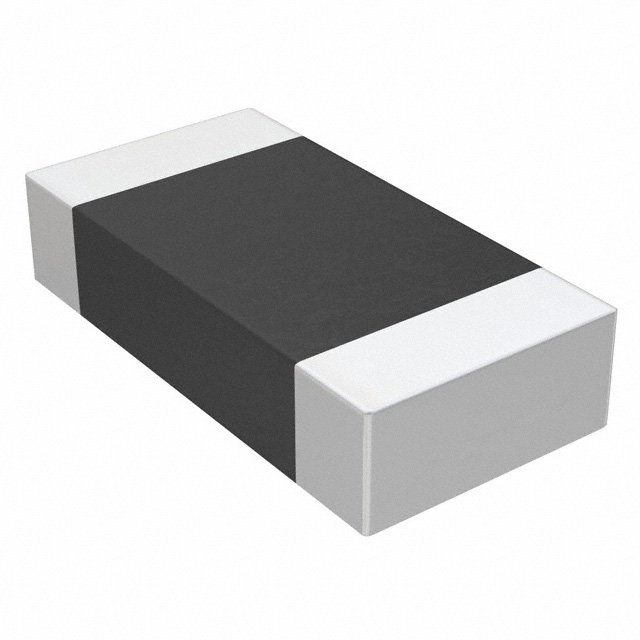

YAGEO/台湾国巨 陶瓷电容 CC1206JKNPOCBN470

CC1206JKNPOCBN470概述

    # YAGEO 高压NP0/X7R多层陶瓷电容器

    产品简介


    YAGEO的高压NP0/X7R系列多层陶瓷电容器是专为需要高可靠性、稳定性的应用而设计的产品。此系列产品支持的电压范围为1KV至3KV,具有从10pF到33nF的宽泛电容值。它们采用了无铅端头和镍障端接技术,并符合RoHS标准和卤素自由标准,广泛应用于各种电子产品中,如个人电脑(PC)、硬盘、游戏电脑、电源供应器、液晶显示屏面板、ADSL调制解调器等。

    技术参数


    规格参数
    - 电容范围:10pF至33nF
    - 额定电压:1KV、2KV、2.5KV、3KV
    - 温度系数:
    - NP0:±30ppm/℃
    - X7R:±15%
    - 绝缘电阻:在Ur(DC)下1分钟,最小值为10 GΩ 或者 Rins × C ≥ 500秒,以两者较小者为准
    - 耗散因数(D.F.):
    - NP0:C<30pF时,最大值为1/(400+20C),C≥30pF时,最大值为0.1%
    - X7R:最大值为2.5%
    尺寸和包装
    - 尺寸代码:0805、1206、1210、1808、1812
    - 厚度分类:具体厚度及每盘数量见表5
    - 包装类型:纸带包装、塑带包装、散装包装

    产品特点和优势


    - 紧凑设计:采用多层结构,每单位体积提供较高的电容值。
    - 稳定性强:温度系数低,适用于苛刻的温度变化环境。
    - 耐久性强:耐高温和长时间工作环境。
    - 环保合规:无铅端头,符合RoHS标准和卤素自由标准。
    - 可靠度高:经过严格的测试,保证在恶劣环境下也能稳定工作。

    应用案例和使用建议


    应用案例
    - 电源供应器:由于具备耐高温和稳定性的特点,特别适合于电源供应器中的滤波电路。
    - 液晶显示面板:用于维持稳定电压,确保图像质量。
    使用建议
    - 在组装时,遵循推荐的回流焊工艺参数,确保良好的焊接效果。
    - 建议在温度变化较大的环境中使用温度系数较低的NP0系列,以减少电容值的变化。

    兼容性和支持


    - 兼容性:此系列电容器与市面上主流的PCB设计兼容。
    - 技术支持:制造商提供详细的安装指南和技术支持,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时出现虚焊 | 检查焊接工艺,确保回流焊的温度和时间控制得当 |
    | 电容值偏移较大 | 检查电容的工作温度是否超出规定范围,选择合适温度系数的型号 |

    总结和推荐


    综上所述,YAGEO的高压NP0/X7R系列多层陶瓷电容器以其出色的温度稳定性和耐用性,成为电子设计的理想选择。无论是对温度稳定性要求极高的工业设备还是普通消费电子产品,它都能提供可靠的电容支持。因此,我强烈推荐使用这款产品。

CC1206JKNPOCBN470参数

参数
电容值 47pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 1KV
长*宽*高 3.2mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CC1206JKNPOCBN470数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CC1206JKNPOCBN470 CC1206JKNPOCBN470数据手册

CC1206JKNPOCBN470封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.096
100+ ¥ 0.0733
500+ ¥ 0.0603
3000+ ¥ 0.0558
9000+ ¥ 0.0519
15000+ ¥ 0.0485
库存: 40183
起订量: 10 增量: 3000
交货地:
最小起订量为:10
合计: ¥ 0.96
直接购买
加入购物车
