3KP48CA/TR13

产品分类:
厂牌: YAGEO/台湾国巨
产品描述:
供应商型号: ZT-3KP48CA/TR13
供应商: 海外现货
标准整包数: 1

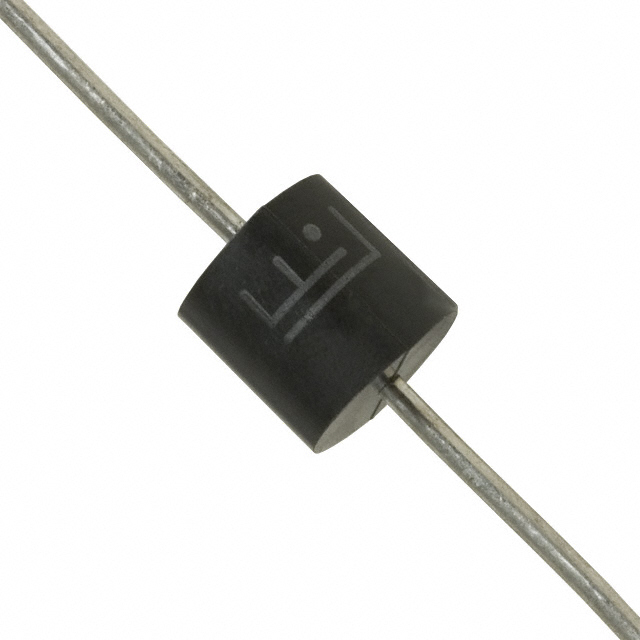

YAGEO/台湾国巨  3KP48CA/TR13

3KP48CA/TR13概述


    产品简介


    电子元器件:瞬态电压抑制器(Transient Voltage Suppressors, TVS)
    瞬态电压抑制器(TVS)主要用于电路保护,适用于多种应用领域,包括AC/DC电源供应、低频信号传输线路(如RS232、RS485等)。这些器件能够有效地吸收和消散高压瞬变电流,保护电路免受电压尖峰的影响,从而确保系统稳定可靠运行。此外,该系列器件符合RoHS标准,并且不含卤素,满足环保要求。

    技术参数


    | 参数 | 描述 |

    | 峰值脉冲功率 | 最大为3000瓦,波形为10/1000μs时,重复率(占空比)为0.01% |
    | 峰值脉冲电流 | 标准为326.1安培(具体数值见型号详细表) |
    | 静态功率耗散 | 在75℃时为7瓦特 |
    | 正向浪涌电流 | 单个半正弦波形,8.3毫秒时为300安培 |
    | 工作温度范围 | 结温及存储温度范围为-55℃至+150℃ |
    | 热阻 | 结到引脚热阻为8℃/瓦,结到环境热阻为40℃/瓦 |

    产品特点和优势


    瞬态电压抑制器具有以下独特功能和优势:
    - 玻璃钝化结:增强结的稳定性。
    - 低电感:响应速度更快,提高电路的整体可靠性。
    - 快速响应时间:典型响应时间为皮秒级。
    - 低泄漏电流:典型泄漏电流小于2微安。
    - 高温焊接保证:最高焊接温度可达265℃/10秒。
    - 塑料封装:具有UL认证的阻燃等级94V-0。
    - 符合MSL等级1标准:通过J-STD-020标准认证。
    - 安全认证:通过IEC61000-4-2 ESD 30KV空气和接触测试。

    应用案例和使用建议


    应用案例
    瞬态电压抑制器适用于多种电子设备,例如:
    - I/O接口:保护敏感的通信接口免受电压尖峰影响。
    - AC/DC电源供应:确保电源供应线路稳定。
    - 低频信号传输线:如RS232、RS485等。
    使用建议
    - 在选择合适的TVS时,根据具体的电源电压和所需保护水平选择合适型号。
    - 为确保最佳效果,在安装过程中注意正确标记方向,避免极性接反。
    - 定期检查和维护设备,以确保TVS长期处于良好状态。

    兼容性和支持


    - 兼容性:TVS广泛兼容各类电子设备,易于集成到现有系统中。
    - 支持:制造商提供详细的技术文档和支持服务,可在线联系获取帮助。

    常见问题与解决方案


    1. 问题:如何判断TVS是否损坏?
    - 解决方案:通过测量电压和电流特性来确定,如有异常则需更换。

    2. 问题:安装时需要注意什么?
    - 解决方案:确保正确识别极性,避免反向连接导致损坏。

    总结和推荐


    综上所述,YAGEO的3KP系列瞬态电压抑制器具有出色的性能和可靠度,适合广泛的应用场合。无论是电源供应还是通信接口保护,这款TVS都能提供卓越的防护能力。因此,强烈推荐在需要可靠电路保护的项目中使用此系列产品。

3KP48CA/TR13数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 YAGEO/台湾国巨 3KP48CA/TR13 3KP48CA/TR13数据手册

3KP48CA/TR13封装设计

查看详情并下载
Symbol
Footprint
3D Model
