CC1206JRNPO9BN821

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 820pF ±5% C0G(NP0) 50V 1206 贴片安装 3.2mm(长度)*1.6mm(宽度)
供应商型号: REB-KKK12871
供应商: 海外现货
标准整包数: 4000

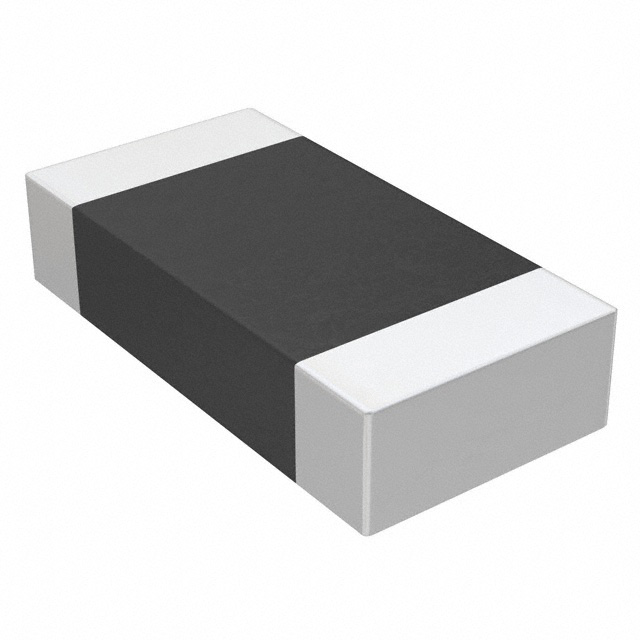

YAGEO/台湾国巨 陶瓷电容 CC1206JRNPO9BN821

CC1206JRNPO9BN821概述

    YAGEO 表面贴装陶瓷多层电容器

    产品简介


    YAGEO 表面贴装陶瓷多层电容器(NP0)系列专为广泛的消费电子产品、电信、数据处理等领域设计。该系列电容器以其卓越的温度稳定性和宽泛的工作电压范围而著称,适用于16 V到50 V的应用场合。产品涵盖了0.22 pF至100 nF的电容范围,符合RoHS标准且无卤素,确保在环保方面的高标准。

    技术参数


    - 工作电压范围: 16 V至50 V
    - 电容范围: 0.22 pF至100 nF
    - 电容公差: 小于10 pF时为±0.1 pF、±0.25 pF、±0.5 pF;大于等于10 pF时为±1%、±2%、±5%、±10%
    - 介电常数温度系数: ±30 ppm/°C
    - 工作温度范围: -55°C 至 +125°C
    - 最大电压下的介电损耗因子(D.F.): 小于10 pF时≤1/(400 + 20C),大于等于30 pF时≤0.1%

    产品特点和优势


    YAGEO NP0系列陶瓷多层电容器的主要特点包括:
    - 高稳定性: 温度系数极低,仅为±30 ppm/°C,保证了极高的温度稳定性。
    - 宽泛的电容范围: 覆盖从0.22 pF到100 nF的范围,适合各种不同的电路需求。
    - 出色的耐久性: 符合RoHS标准且无卤素,满足严格的环保要求。
    - 镍锡端子: 提供出色的机械强度和可靠的连接性能。

    应用案例和使用建议


    - 消费电子: 用于电视机接收器、调谐器和各种类型的相机,提供稳定的电容值以保证信号传输质量。
    - 电信设备: 在手机和其他通讯设备中作为滤波器元件,减少干扰并提升信号传输的可靠性。
    - 数据处理: 用于计算机和服务器中的滤波和旁路电容,提高系统的稳定性和响应速度。
    使用建议:
    - 为了最大化这些电容器的性能,应在设计过程中考虑到其温度稳定性,避免将电容器放置在极端高温或低温的环境中。
    - 确保电容器安装前已经过适当的预热处理,以防止焊接过程中的热冲击。

    兼容性和支持


    - 兼容性: 这些电容器可以与常见的电路板材料和制造工艺无缝集成,适用于多种封装尺寸和引脚配置。
    - 支持服务: YAGEO 提供详尽的技术文档和支持服务,确保客户能够顺利使用该系列产品。

    常见问题与解决方案


    - 问题: 电容器在焊接过程中容易损坏。
    - 解决方案: 使用合适的焊接方法,如回流焊,并遵循推荐的焊接条件。
    - 问题: 电容器的阻抗不稳定。
    - 解决方案: 检查电容器是否在推荐的工作温度范围内使用,并确认焊接过程没有引起热损伤。

    总结和推荐


    综上所述,YAGEO 的表面贴装陶瓷多层电容器(NP0)系列在消费电子、电信和数据处理领域表现出色。凭借其卓越的温度稳定性和广泛的电容范围,该系列电容器非常适合需要高精度和高可靠性的应用。强烈推荐这一产品给那些寻求高性能电容器的工程师和技术专家。

CC1206JRNPO9BN821参数

参数
电容值 820pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 3.2mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CC1206JRNPO9BN821数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CC1206JRNPO9BN821 CC1206JRNPO9BN821数据手册

CC1206JRNPO9BN821封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0271 ¥ 0.238
8000+ $ 0.0264 ¥ 0.2318
12000+ $ 0.026 ¥ 0.2277
16000+ $ 0.0257 ¥ 0.2257
32000+ $ 0.0253 ¥ 0.2216
库存: 48000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 952
直接购买
