首页  >  产品百科  >  471KD20

471KD20

产品分类: 压敏电阻
厂牌: YAGEO/台湾国巨
产品描述: 470V 10KA 1 423V 517V 385V 300V 350J 850pF@1kHz 通孔安装
供应商型号: 13-471KD20-ND
供应商: Digi-Key
标准整包数: 1

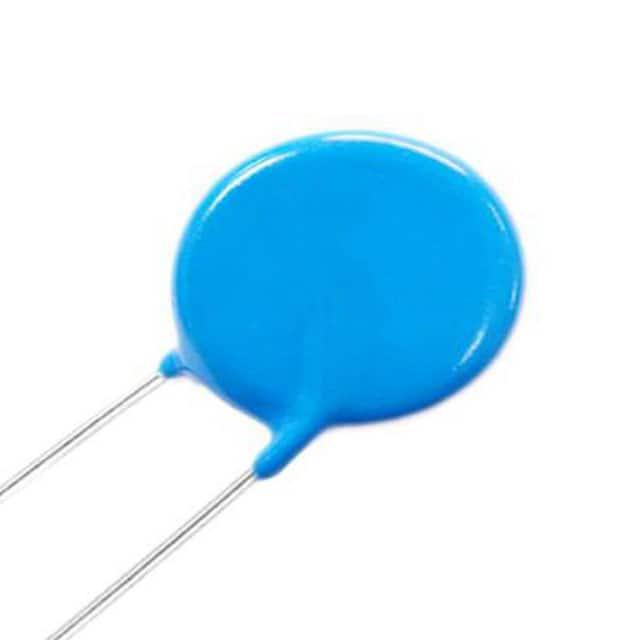

YAGEO/台湾国巨 压敏电阻 471KD20

471KD20概述

    METAL OXIDE VARISTORS 20D — 产品概述和技术手册

    产品简介


    金属氧化物压敏电阻(Metal Oxide Varistors,简称MOV)是用于电路保护的重要元件,广泛应用于各种场合以抵御电压波动和瞬态过电压带来的损害。YAGEO公司的20D系列金属氧化物压敏电阻具有多种规格和型号,适用于从消费电子产品到工业电子设备等各种应用领域。这些压敏电阻在面对高能瞬态事件时表现出色,提供卓越的电路保护。

    技术参数


    20D系列金属氧化物压敏电阻的技术规格如下:
    - 工作电压范围:18V至1800V
    - 最大允许电压:交流11V至100V(视具体型号而定)
    - 漏电流:最大漏电流(@83%的V1mA)不超过50μA(对于180K~680K),最大漏电流不超过25μA(对于820K~182K)
    - 钳位电压:在不同电压范围内,钳位电压范围为20V至135V不等
    - 浪涌电流承受能力:根据型号的不同,浪涌电流承受能力范围广泛
    - 能量吸收能力:在10/1000μs波形下,最大能量吸收能力从28500焦耳到2200焦耳不等
    - 额定功率:具体数值根据不同型号有所差异
    - 电容值:参考值在0.2皮法至565皮法之间
    - 温度范围:工作温度-40℃至+105℃,储存温度-40℃至+125℃
    - 认证:通过UL、CSA、VDE等安全认证

    产品特点和优势


    - 宽电压范围:能够处理从低至18V,高达1800V的各种电压。
    - 快速响应:能够迅速响应瞬态过电压,确保电路及时得到保护。
    - 大能量吸收能力:可以在瞬间吸收大量能量,有效抵御电压尖峰。
    - 低钳位比和无后续电流:提供稳定且可靠的保护。
    - 符合MSL 1级标准:满足J-STD-020标准的湿度敏感度要求。
    - 安全认证:具备UL、CSA、VDE等多种安全认证,确保产品的可靠性和安全性。

    应用案例和使用建议


    20D系列金属氧化物压敏电阻广泛应用于各种应用场景,例如:
    - 半导体保护:保护晶体管、二极管、集成电路、晶闸管和双向晶闸管等半导体器件免受过电压冲击。
    - 消费电子:保护家庭电器和消费电子产品中的电路。
    - 工业电子:应用于工厂自动化系统和工业控制设备。
    - 燃气及石油设备:保护此类设备的电路不受过电压影响。
    - 继电器和电磁阀:用于吸收继电器和电磁阀的瞬态电压。
    使用建议:
    - 在安装时,确保压敏电阻的安装方向正确,以避免反向电压导致损坏。
    - 考虑到能量吸收能力和响应速度,选择合适的型号来应对预期的电压波动和瞬态事件。
    - 确保适当的散热措施,以维持压敏电阻在正常工作温度范围内。

    兼容性和支持


    20D系列金属氧化物压敏电阻与其他电子元件和设备高度兼容,便于集成。制造商提供了详细的技术文档和支持服务,包括测试报告和售后服务,以帮助用户更好地使用和维护产品。

    常见问题与解决方案


    1. 问:如何检查压敏电阻是否正常工作?
    - 答:可以使用万用表检测压敏电阻两端的电压,如果压敏电阻正常工作,则在正常工作电压范围内不应有漏电流通过。
    2. 问:在高温环境下使用时应注意什么?
    - 答:确保压敏电阻的温度不超过规定的最高温度(105℃),并在必要时采取额外的散热措施。
    3. 问:如何更换故障的压敏电阻?
    - 答:首先断开电源,然后按照正确的拆卸步骤拆下旧的压敏电阻,并用相同规格的新压敏电阻替换。

    总结和推荐


    综上所述,20D系列金属氧化物压敏电阻是一款高效可靠的电路保护元件。它不仅具备宽广的工作电压范围和强大的瞬态能量吸收能力,还经过严格的测试和认证,确保其在各种应用环境下的可靠性。鉴于其卓越的性能和广泛的适用范围,强烈推荐在需要电路保护的应用场景中使用20D系列金属氧化物压敏电阻。

471KD20参数

参数
压敏电压 470V
不同频率时的电容 850pF@1kHz
浪涌电流 10KA
最大直流电压 385V
电路数 1
最大压敏电压 517V
最小压敏电压 423V
最大交流电压 300V
能量 350J
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

471KD20数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 压敏电阻 YAGEO/台湾国巨 471KD20 471KD20数据手册

471KD20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.196 ¥ 10.1062
10+ $ 0.6531 ¥ 5.4127
200+ $ 0.3677 ¥ 3.0472
400+ $ 0.3274 ¥ 2.7131
600+ $ 0.3069 ¥ 2.5435
1000+ $ 0.284 ¥ 2.3532
2600+ $ 0.2483 ¥ 2.0577
5000+ $ 0.2284 ¥ 1.8932
库存: 190
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.1
直接购买
加入购物车
