361KD07J-F

产品分类: 压敏电阻
厂牌: YAGEO/台湾国巨
产品描述: 360V 1 324V 396V 300V 230V 140pF@1kHz 通孔安装
供应商型号: ZT-361KD07J-F
供应商: 海外现货
标准整包数: 1

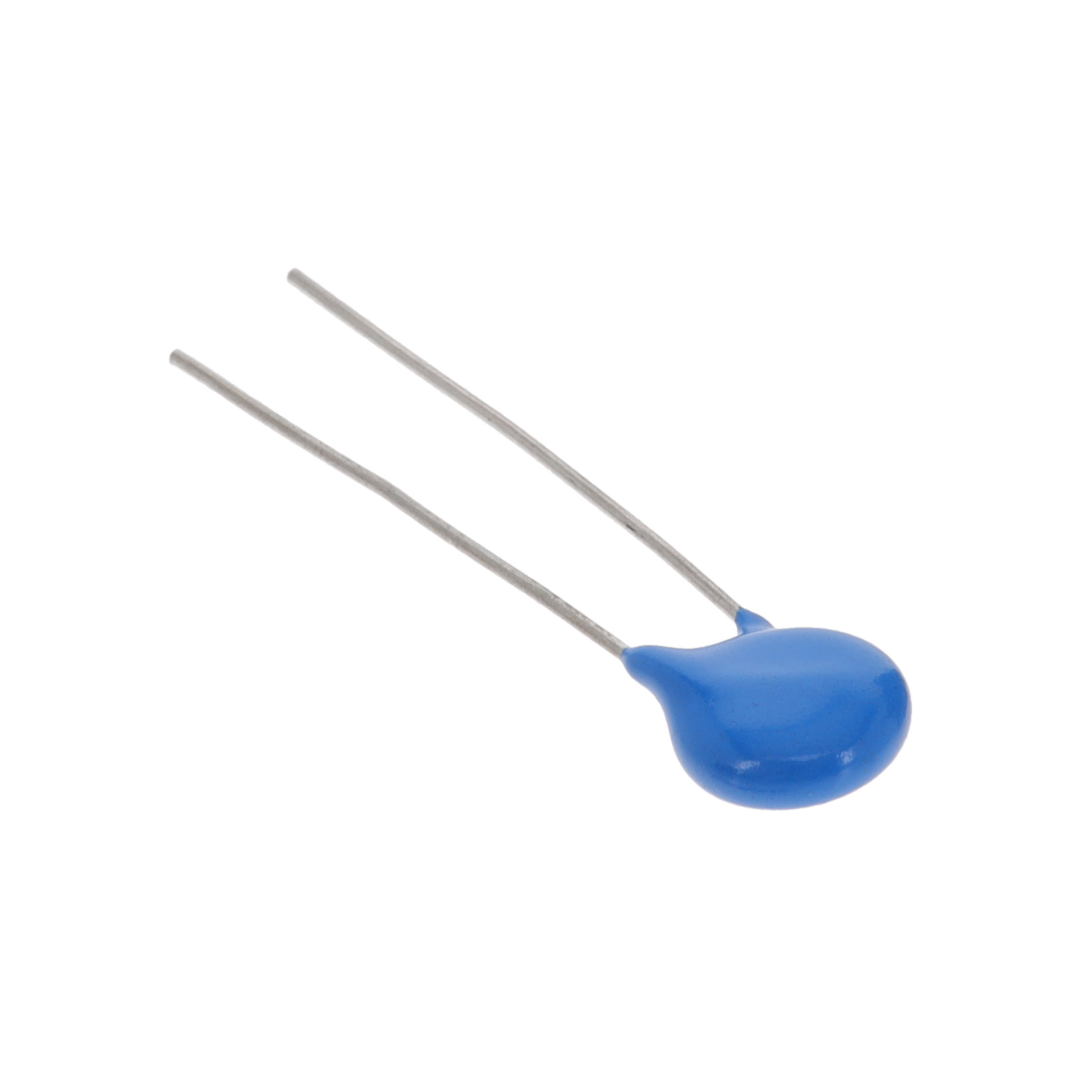

YAGEO/台湾国巨 压敏电阻 361KD07J-F

361KD07J-F概述

    METAL OXIDE VARISTORS 07D 技术手册概述

    产品简介


    金属氧化物压敏电阻(Metal Oxide Varistors,简称MOV)是一种广泛应用的电路保护装置。YAGEO公司生产的07D系列金属氧化物压敏电阻主要用于电源保护,其具有宽泛的工作电压范围、快速响应和高能量吸收能力。这些压敏电阻适用于各种电子产品,包括消费电子、工业电子和家用电器,能够有效保护半导体组件如晶体管、二极管、IC、晶闸管或三端双向可控硅等免受过电压冲击。

    技术参数


    07D系列金属氧化物压敏电阻的主要技术参数如下:
    - 工作电压范围:18V至820V
    - 最大允许电压:根据不同的型号有不同的范围,例如180KD07的最大允许电压为11VAC/14VDC
    - 额定功率:标准型号为250W,高浪涌型号为500W
    - 最大能流(10/1000μs):不同型号有不同的能量等级,例如180KD07的最大能量为0.9J
    - 最大瞬态电流(10/1000μs):1200A(标准型号)到1750A(高浪涌型号)
    - 容许温度范围:操作温度-40℃~+105℃,存储温度-40℃~+125℃
    - 安全认证:UL、CSA、VDE

    产品特点和优势


    - 广泛的电压覆盖:07D系列提供从18V到820V的电压选择,满足不同应用需求。
    - 快速响应:能够迅速响应瞬态过电压,确保设备及时受到保护。
    - 大能量吸收能力:能够吸收高能量的瞬态电流,适用于高压及强电场环境。
    - 低钳位电压和无续流电流:低钳位电压有助于减少保护电路的压降,而无续流电流则可以提高电路的可靠性。
    - 符合MSL Level 1标准:这意味着其湿气敏感度较低,易于处理和存储。
    - 广泛的安全认证:UL、CSA、VDE认证保证了其在多种应用场景下的可靠性和安全性。

    应用案例和使用建议


    07D系列压敏电阻可以应用于多种电子产品中:
    - 家用电器:如燃气热水器、石油器具等,用于吸收过电压保护设备。
    - 工业设备:作为防雷装置使用,特别是在易受雷击影响的环境中。
    - 通信设备:保护敏感的电信设备免受电压波动的影响。
    使用建议:
    - 确保正确安装,选择适当的电压和功率等级以匹配电路需求。
    - 在极端环境条件下,使用额外的防护措施如散热器等。
    - 定期检查压敏电阻的状态,一旦发现异常应及时更换。

    兼容性和支持


    07D系列金属氧化物压敏电阻与其他电子元件和设备具有良好的兼容性,适用于各种焊接工艺。此外,制造商提供了详细的规格说明和技术支持,包括焊接预热建议、储存条件等。

    常见问题与解决方案


    - 问题:安装时无法固定
    - 解决方法:确保所有连接牢固,必要时可增加固定夹具。

    - 问题:压敏电阻失效
    - 解决方法:检查电路是否有过电压或过电流现象,如有需更换合适的压敏电阻。

    总结和推荐


    综上所述,YAGEO公司的07D系列金属氧化物压敏电阻是一款功能强大且应用广泛的电路保护元件。其宽广的电压范围、快速响应能力和高能量吸收能力使其在多种应用场景中表现出色。无论是家用电器还是工业电子设备,07D系列压敏电阻都是一个值得信赖的选择。因此,强烈推荐使用这一系列的产品来保护您的电子设备。

361KD07J-F参数

参数
压敏电压 360V
最小压敏电压 324V
能量 -
最大交流电压 230V
不同频率时的电容 140pF@1kHz
电路数 1
浪涌电流 -
最大压敏电压 396V
最大直流电压 300V
安装方式 通孔安装
包装方式 散装

361KD07J-F数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 压敏电阻 YAGEO/台湾国巨 361KD07J-F 361KD07J-F数据手册

361KD07J-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
