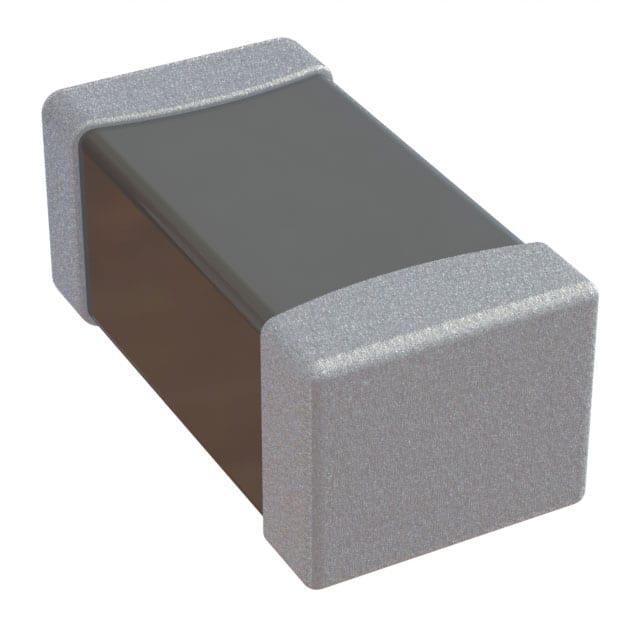

CQ0201CRNPO8BN4R0

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 4pF ±0.25pF C0G(NP0) 25V 0201 贴片安装 600μm(长度)*300μm(宽度)
供应商型号: 13-CQ0201CRNPO8BN4R0TR-ND
供应商: Digi-Key
标准整包数: 15000
YAGEO/台湾国巨 陶瓷电容 CQ0201CRNPO8BN4R0

CQ0201CRNPO8BN4R0概述

    高质量文章:HiQ系列多层陶瓷电容器

    一、产品简介


    HiQ系列多层陶瓷电容器是Yageo品牌推出的一款高性能表面贴装电容器。这些电容器采用氮化镍(NiSn)镀层的端接技术,具备高Q值、低温度系数等特点。它们主要应用于消费电子、电信和数据处理等领域,如电视接收机、摄像机及各类调谐器等。本系列产品符合RoHS标准且不含卤素,确保环保与安全性。

    二、技术参数


    HiQ系列多层陶瓷电容器的技术参数如下:
    - 电压范围:16V 至 250V
    - 容值范围:0.2 pF 至 100 pF
    - 电容精度:
    - 容值小于10 pF:± 0.05 pF, ± 0.1 pF, ± 0.25 pF, ± 0.5 pF
    - 容值大于等于10 pF:± 1%, ± 2%, ± 5%
    - Q值:
    - 容值小于30 pF,电压小于等于50V时:Q ≥ (400 + 20C)
    - 容值小于30 pF,电压大于100V时:Q ≥ (800 + 20C)
    - 容值大于等于30 pF,电压小于等于50V时:Q ≥ 1000
    - 容值大于等于30 pF,电压大于100V时:Q ≥ 1400
    - 绝缘电阻:1分钟后,Ur(DC) 下的绝缘电阻为≥ 10 GΩ 或 Rins × Cr ≥ 500 秒,取最小值
    - 最大容值变化:± 30 ppm/°C
    - 工作温度范围:-55°C 至 +125°C

    三、产品特点和优势


    - 高Q值:提供极佳的频率响应特性,适用于高频电路设计。
    - 低温度系数:确保在各种温度条件下具有稳定的电容特性。
    - 无铅端接:满足RoHS和无卤要求,环保可靠。
    - 多种封装尺寸:包括0201、0402、0603 和 0805 尺寸,适应不同应用需求。
    - 镍-屏障端接技术:增强抗硫化性能,提高可靠性。
    - 批量包装:可选纸/PE带式卷盘和管式包装,适用于不同制造流程。

    四、应用案例和使用建议


    HiQ系列电容器广泛应用于消费电子设备、通信设备和数据处理系统中。例如,在电视机调谐器中使用HiQ电容器可以提升信号质量,减少失真。对于高频电路板设计,建议在选择电容器时考虑以下几点:
    - 容值匹配:根据具体电路需求选择合适的电容值,避免因过度滤波导致信号衰减。
    - 热管理:在高温环境下工作时,注意散热设计以保持电容器的稳定性能。
    - 兼容性测试:在实际应用前进行严格测试,确保电容器与其他元件兼容并符合预期的电气特性。

    五、兼容性和支持


    - 与其他元件的兼容性:HiQ系列电容器与其他品牌同类产品兼容,可直接替换,无需更改电路设计。
    - 厂商支持:Yageo公司提供详尽的技术文档、样品和在线技术支持服务,帮助用户快速解决问题并进行产品选型。

    六、常见问题与解决方案


    - 问题1:电容器失效,如何检测?
    - 解决方法:使用万用表测量电容器的电容值,确认是否在规定的范围内。如果不在规定范围内,可能需要更换。

    - 问题2:电路噪声增加,如何排查?
    - 解决方法:检查电容器的安装位置和方向是否正确,确保其能够发挥最佳效果。同时,检查其他可能引起噪声的元件,如电源稳压器或电磁干扰源。

    七、总结和推荐


    HiQ系列多层陶瓷电容器凭借其出色的高频特性、低温度系数和环保特性,成为市场上备受推崇的产品。这些电容器不仅适用于消费电子、通信和数据处理等领域,还能通过优化电路设计和热管理,进一步提升整体系统的性能。因此,强烈推荐在需要高可靠性和高精度电容解决方案的项目中选用HiQ系列电容器。

CQ0201CRNPO8BN4R0参数

参数
电容值 4pF
容差 ±0.25pF
温度系数 C0G(NP0)
额定电压 25V
长*宽*高 600μm(长度)*300μm(宽度)
通用封装 0201
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CQ0201CRNPO8BN4R0数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CQ0201CRNPO8BN4R0 CQ0201CRNPO8BN4R0数据手册

CQ0201CRNPO8BN4R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ $ 0.0144 ¥ 0.1208
30000+ $ 0.0138 ¥ 0.1152
45000+ $ 0.0137 ¥ 0.1146
75000+ $ 0.0136 ¥ 0.114
105000+ $ 0.013 ¥ 0.1091
150000+ $ 0.013 ¥ 0.1088
375000+ $ 0.0129 ¥ 0.108
750000+ $ 0.0127 ¥ 0.1063
库存: 90000
起订量: 15000 增量: 1
交货地:
最小起订量为:15000
合计: ¥ 1812
直接购买
加入购物车
