首页  >  产品百科  >  CC0805KPX7R7BB104

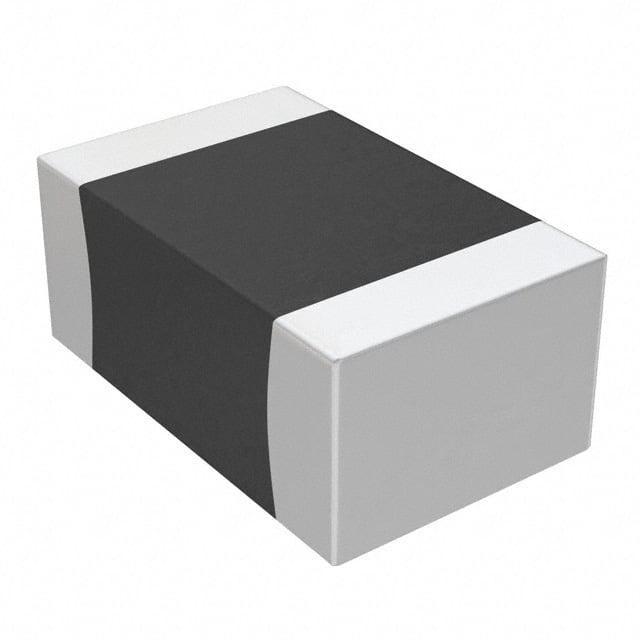

CC0805KPX7R7BB104

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 100nF ±10% X7R 16V 0805 贴片安装 2mm*1.25mm*850μm
供应商型号: ZT-CC0805KPX7R7BB104
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 陶瓷电容 CC0805KPX7R7BB104

CC0805KPX7R7BB104概述

    电子元器件产品技术手册解析

    产品简介


    本次技术手册详细介绍的是雅格电子(YAGEO)生产的多层陶瓷表面贴装电容器(Surface-Mount Ceramic Multilayer Capacitors),主要应用于通用场合和高电容需求场景。该电容器属于II类材料(X7R),额定电压范围从6.3伏到50伏,电容值从100皮法拉(pF)到22微法拉(µF)。该系列产品符合RoHS标准并采用无卤素材料制造。

    技术参数


    - 额定电压: 6.3 V至50 V
    - 电容范围: 100 pF 至 22 µF
    - 温度系数: ±15%
    - 工作温度范围: -55°C 至 +125°C
    - 封装尺寸: 0201、0402、0603、0805、1206、1210、1812
    - 电气特性:
    - 绝缘电阻: 在Ur(DC)下1分钟后,≥ 10 GΩ 或 Rins × Cr ≥ 500Ω·F,具体取决于电容值和电压等级。
    - 频率特性: 不同封装尺寸下的阻抗和ESR特性,如图3至图9所示。

    产品特点和优势


    - 高容积比: 由数层金属电极与陶瓷介质构成,具有体积小、容量高的特点。
    - 镍巴合金端面处理: 能有效防止焊接时的铅扩散,提高可靠性。
    - 无铅无卤素: 环保设计符合国际环保标准。
    - 广泛适用性: 适用于PC、硬盘驱动器、游戏电脑、DVD、摄像机、手机、数据处理等领域。

    应用案例和使用建议


    应用案例:
    - 电脑内部电源滤波
    - 移动设备中的信号耦合和旁路
    - 摄像机中的视频稳定电路
    使用建议:
    - 在选择电容器时,根据实际电路需求选择合适的封装尺寸和电容值。
    - 高温环境下使用时,注意其最大工作温度限制以确保长期稳定性。
    - 使用焊接设备时,遵循推荐的回流焊工艺条件,以避免损坏电容器。

    兼容性和支持


    该系列电容器可与市场上大多数电子设备兼容。雅格电子提供全面的技术支持,包括产品选择咨询、技术支持和售后维护服务。对于特殊定制需求,建议直接联系当地销售团队获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现裂纹 | 确保焊接温度和时间符合规范,使用适当的回流焊工艺。 |
    | 温度漂移超出预期 | 选择电容温度系数更稳定的型号。 |
    | 绝缘电阻降低 | 检查焊接质量,确保没有短路现象。 |

    总结和推荐


    综上所述,雅格电子的这款多层陶瓷表面贴装电容器凭借其优异的性能、多样化的规格和广泛的应用领域,在同类产品中表现出色。特别是其高容积比和环保特性使其在市场上具有较强的竞争力。因此,我们强烈推荐此款产品给需要高性能、环保要求的电子设备制造商及设计师选用。

CC0805KPX7R7BB104参数

参数
电容值 100nF
容差 ±10%
温度系数 X7R
额定电压 16V
长*宽*高 2mm*1.25mm*850μm
通用封装 0805
安装方式 贴片安装
包装方式 卷带包装

CC0805KPX7R7BB104数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CC0805KPX7R7BB104 CC0805KPX7R7BB104数据手册

CC0805KPX7R7BB104封装设计

查看详情并下载
Symbol
Footprint
3D Model
