CC1206KKX7RBBB472

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 4.7nF ±10% X7R 500V 1206 贴片安装 3.2mm(长度)*1.6mm(宽度)
供应商型号: 31M-CC1206KKX7RBBB472
供应商: 云汉优选
标准整包数: 10

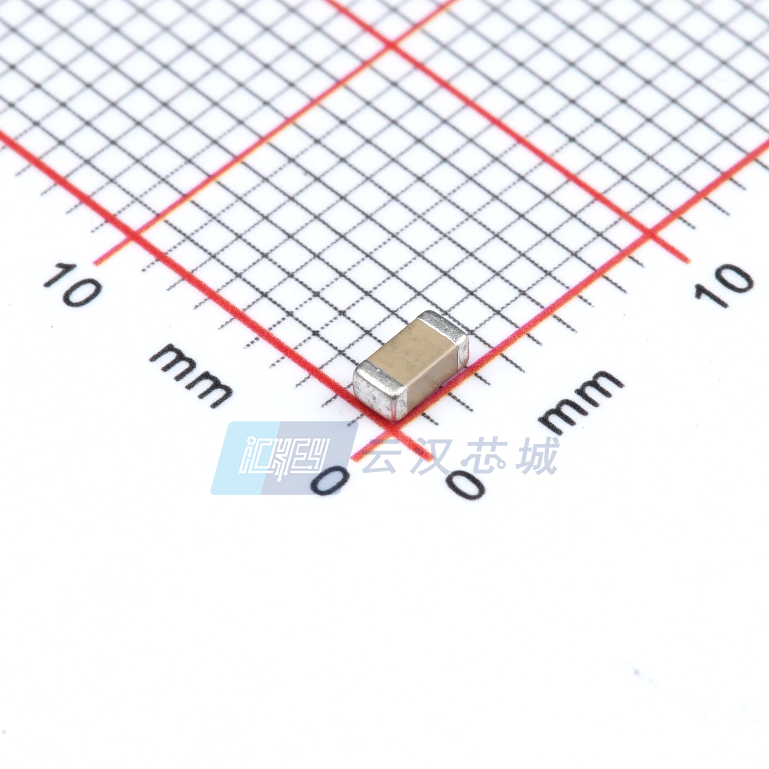

YAGEO/台湾国巨 陶瓷电容 CC1206KKX7RBBB472

CC1206KKX7RBBB472概述

    高品质陶瓷多层电容器产品综述

    产品简介


    表面贴装陶瓷多层电容器 是一款适用于各种中高压应用场景的高性能产品。其主要类别包括 NP0 和 X7R 两种材质,额定电压范围从 100V 到 630V,容值范围为 0.47pF 至 2.2μF。该产品符合 RoHS 标准,且不含卤素,适用于个人电脑(PC)、硬盘驱动器、游戏 PC、电源适配器、液晶显示器(LCD)面板、ADSL 调制解调器等多个领域。

    技术参数


    - 电容范围: 0.47pF 至 2.2μF
    - 额定电压: 100V, 200V, 250V, 500V, 630V
    - 温度系数: NP0: ±30ppm/℃;X7R: ±15%
    - 工作温度范围: -55℃ 至 +125℃
    - 存储条件: 温度 15℃至 35℃,湿度 25%至 75%,气压 86kPa 至 106kPa
    - 容差范围: NP0 容量小于 10pF 时,容差为 ±0.25pF 或 ±0.5pF;大于等于 10pF 时,容差为 ±2%、±5% 或 ±10%。X7R 容量小于 100nF 时,容差为 ±5% 或 ±10%,大于 100nF 时,容差为 ±10% 或 ±20%。
    - 损耗因子(D.F.): NP0 容量小于 30pF 时,损耗因子小于等于 1 / (400 + 20C);容量大于等于 30pF 时,损耗因子小于等于 0.1%。X7R 损耗因子小于等于 2.5%。
    - 绝缘电阻: 1分钟后,绝缘电阻 Rins ≥ 10 GΩ 或 Rins × C ≥ 500秒,取较小者。

    产品特点和优势


    - 高容积率: 采用多层结构设计,可在有限空间内实现大容量电容。
    - 无铅端子: 镍屏障端子确保了产品的环保性和安全性。
    - 卓越的耐温性: NP0 型号的温度系数仅为 ±30ppm/℃,而 X7R 的变化不超过 ±15%。
    - 适应多种应用场景: 适用于各类电子设备,特别是高可靠性要求的应用场景。
    - 环保材料: 符合 RoHS 和无卤素标准,更安全环保。

    应用案例和使用建议


    该产品广泛应用于 PC、硬盘驱动器、游戏 PC、电源适配器、液晶显示器面板、ADSL 调制解调器等多种设备。在具体应用时,需注意以下几点:
    - 确保电容器的工作温度不超过 125℃,以避免长期高温导致的性能下降。
    - 使用时应遵守标准焊接工艺,如回流焊接或波峰焊接,确保焊接效果和质量。
    - 在极端环境条件下(如高湿度),可能需要采取额外措施保护电容器,防止湿气侵入引起短路等问题。

    兼容性和支持


    - 该产品与大多数主流 PCB 设计兼容,但具体安装方式还需根据设备制造商的指导进行。
    - YAGEO 提供详尽的技术支持文档和售后服务,包括但不限于技术咨询、样品测试和批量订单支持。

    常见问题与解决方案


    - 问题1: 焊接过程中出现焊接不良或虚焊现象。
    - 解决方案: 确认焊接温度和时间符合要求,检查焊接设备是否处于良好状态,必要时更换焊接设备。
    - 问题2: 电容值测量结果超出允许偏差范围。
    - 解决方案: 确保在标准测试条件下进行测量,必要时重新校准测量仪器。
    - 问题3: 电容器表面出现裂纹或损坏。
    - 解决方案: 仔细检查运输和安装过程中的操作,避免对电容器造成物理损伤。

    总结和推荐


    总的来说,这款表面贴装陶瓷多层电容器凭借其出色的性能、可靠的设计和广泛的适用性,在多个高端应用领域展现出强大的市场竞争力。无论是在高性能计算设备还是消费电子产品中,它都能提供卓越的性能表现。我们强烈推荐这一产品给那些追求高品质和高可靠性的设计师和制造商。
    这份产品综述全面介绍了该陶瓷多层电容器的各方面特性及其优势,希望对您选择合适的电子元件有所帮助。如果您有任何疑问或需要进一步的技术支持,请随时联系我们的销售团队。

CC1206KKX7RBBB472参数

参数
电容值 4.7nF
容差 ±10%
温度系数 X7R
额定电压 500V
长*宽*高 3.2mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CC1206KKX7RBBB472数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CC1206KKX7RBBB472 CC1206KKX7RBBB472数据手册

CC1206KKX7RBBB472封装设计

查看详情并下载
Symbol
Footprint

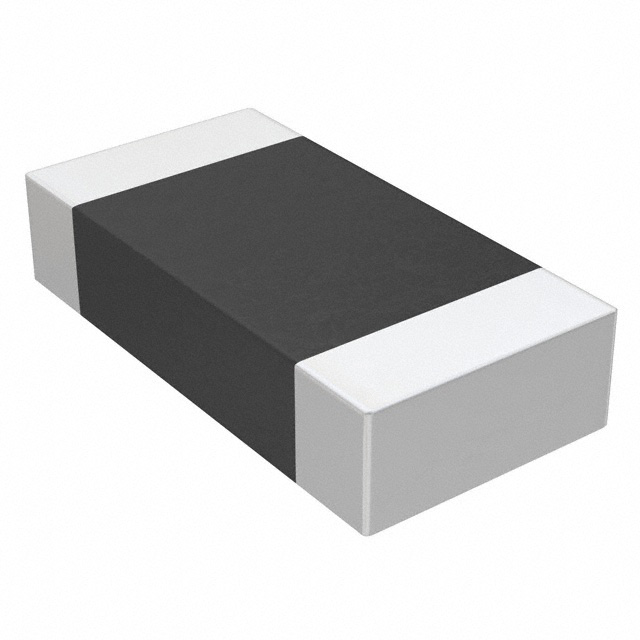

3D Model
