CC1210KKX7R0BB224

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 220nF ±10% X7R 100V 1210 贴片安装 3.2mm(长度)*2.5mm(宽度)
供应商型号: 11M-CC1210KKX7R0BB224
供应商: 云汉优选
标准整包数: 1

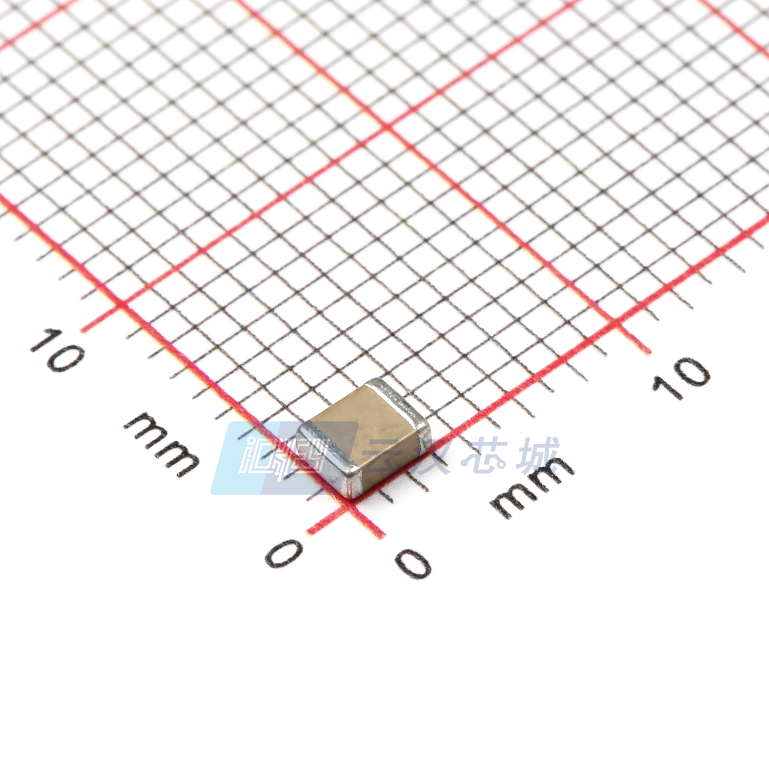

YAGEO/台湾国巨 陶瓷电容 CC1210KKX7R0BB224

CC1210KKX7R0BB224概述

    中高压NP0/X7R系列多层陶瓷电容技术手册

    一、产品简介


    本手册描述的是中高压NP0/X7R系列多层陶瓷电容(以下简称电容),采用无铅端接工艺制造,具有高可靠性和稳定性。此电容适合在100V到630V电压范围内使用,适用于温度系数要求苛刻的应用场合。电容容量范围为0.47pF到2.2μF,可以满足不同的设计需求。电容广泛应用于个人电脑、硬盘驱动器、游戏电脑、电源供应器、液晶面板、ADSL调制解调器等多种电子设备中。

    二、技术参数


    以下是该电容的主要技术规格和参数:
    | 参数 | 描述 |

    | 容量范围 | 0.47pF 至 2.2μF |
    | 额定电压 | 100V, 200V, 250V, 500V, 630V |
    | 温度系数 | NP0:±30ppm/℃;X7R:±15% |
    | 最大变化量 | NP0:±30ppm;X7R:±15% |
    | 绝缘电阻 | ≥10GΩ 或 Rins × C ≥ 500秒,取较小值 |
    | 损耗角正切(D.F.) | NP0:≤0.1%;X7R:≤2.5%(部分型号有例外) |
    | 电气特性 | 符合IEC 60068-1标准 |
    | 工作温度范围 | -55°C至+125°C |
    | 安装尺寸 | 包括0201, 0402, 0603, 0805, 1206, 1210, 1808, 1812 等 |

    三、产品特点和优势


    - 宽泛的工作电压范围:从100V到630V,适用于多种电压等级的应用场景。
    - 稳定性和可靠性:低损耗角正切(D.F.)确保电容在各种环境下都能保持良好的性能。
    - 多种封装尺寸:提供多种尺寸选择以适应不同的电路板布局需求。
    - 无铅端接工艺:符合RoHS和Halogen-Free环保要求,符合现代电子产品绿色化趋势。
    - 宽广的容量范围:覆盖从0.47pF到2.2μF,能够满足不同容量需求的设计要求。

    四、应用案例和使用建议


    该电容广泛应用于各类电子设备中,如个人电脑、硬盘驱动器、游戏电脑、电源供应器、液晶面板等。在电源供应器中,这类电容可以提高系统的功率密度和效率。在高频信号传输系统中,该电容具有低ESR和良好的频率响应特性,能够有效提升信号质量。
    使用建议:
    - 在设计高可靠性电源系统时,建议选择高耐压(如500V或630V)且容量较高的型号(如1μF或2.2μF)。
    - 对于需要高频响应的应用,推荐选用X7R类型的电容,因为它们具有较好的频率响应特性。
    - 确保按照制造商提供的焊接工艺进行焊接,避免因焊接不良导致电容损坏。

    五、兼容性和支持


    - 兼容性:该电容与现有的多数电子设备和组件具有良好的兼容性,可以方便地替换或添加到现有设计中。
    - 技术支持:制造商提供了详尽的技术支持文档,并且可以通过本地销售团队获取进一步的帮助和指导。

    六、常见问题与解决方案


    - 问题1:电容安装后出现明显变色或破损。
    解决方案:检查焊接工艺是否符合制造商的规范要求,必要时可重新焊接或调整焊接条件。
    - 问题2:电容在工作过程中出现明显的温升。
    解决方案:确认电容的工作电压不超过额定电压,并考虑增加散热措施以降低温升。
    - 问题3:电容测量结果超出预期范围。
    解决方案:检查测试环境条件(如温度、湿度)是否符合规定,并根据手册要求调整测试方法。

    七、总结和推荐


    总体而言,这款中高压NP0/X7R系列多层陶瓷电容具有出色的工作性能和广泛的应用范围。无论是高可靠性的工业应用还是消费类电子产品,该电容都是一个可靠的选择。建议在设计过程中仔细选择合适的型号,并遵循制造商提供的焊接和使用指南,以确保最佳性能。

CC1210KKX7R0BB224参数

参数
电容值 220nF
容差 ±10%
温度系数 X7R
额定电压 100V
长*宽*高 3.2mm(长度)*2.5mm(宽度)
通用封装 1210
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CC1210KKX7R0BB224数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CC1210KKX7R0BB224 CC1210KKX7R0BB224数据手册

CC1210KKX7R0BB224封装设计

查看详情并下载
Symbol
Footprint
3D Model
