首页  >  产品百科  >  CC0603GRNPO0BN680

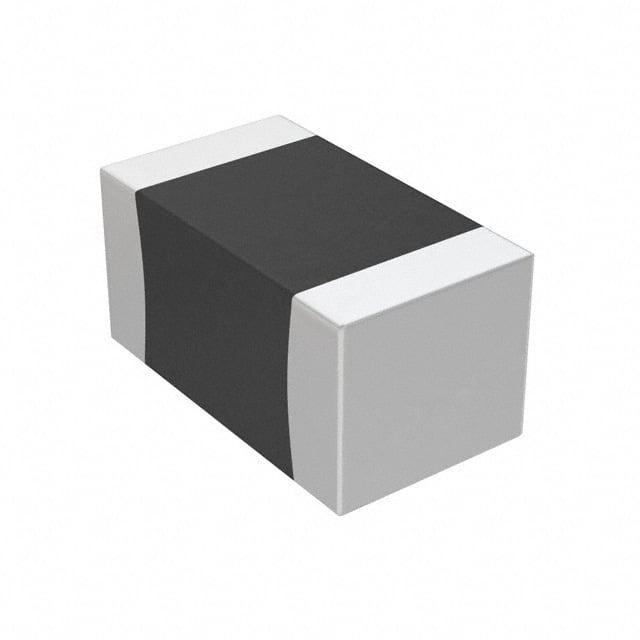

CC0603GRNPO0BN680

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 68pF ±2% C0G(NP0) 100V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: CC0603GRNPO0BN680
供应商: 云汉优选
标准整包数: 4000
YAGEO/台湾国巨 陶瓷电容 CC0603GRNPO0BN680

CC0603GRNPO0BN680概述

    高质量文章:YAGEO 表面贴装多层陶瓷电容器技术手册

    一、产品简介


    YAGEO 表面贴装多层陶瓷电容器(Surface-Mount Ceramic Multilayer Capacitors)是一种适用于多种应用的高精度电子元器件。它们主要分为 NP0 和 X7R 两种介质类型,具有从 100 V 到 630 V 的额定电压范围,以及 0.47 pF 至 2.2 μF 的电容值。这些电容器在温度系数、绝缘电阻和耐热性等方面表现出色,适用于多种电子产品,如个人电脑、硬盘、游戏机、电源供应器、液晶显示器(LCD)面板、ADSL 调制解调器等。

    二、技术参数


    - 尺寸范围:
    - 0201 (0603) / 0402 (1005) / 0603 (1608) / 0805 (2012) / 1206 (3216) / 1210 (3225)
    - 1808 (4520) / 1812 (4532)
    - 额定电压:
    - 0: 100 V
    - A: 200 V
    - Y: 250 V
    - B: 500 V
    - Z: 630 V
    - 电容值范围:
    - NP0: 0.47 pF 至 2.2 μF
    - X7R: 0.47 pF 至 2.2 μF
    - 耐温范围: -55°C 至 +125°C
    - 介电常数变化: NP0 ±30 ppm/°C,X7R ±15%
    - 最大电容变化: NP0 ±30 ppm/°C,X7R ±15%
    - 绝缘电阻: ≥10 GΩ 或 Rins × C ≥ 500 秒(以较低者为准)

    三、产品特点和优势


    YAGEO 表面贴装多层陶瓷电容器具备多个显著优势:
    - 高精度: NP0 电容的温度系数非常稳定,保证了在各种工作条件下电容值的一致性。
    - 宽工作温度范围: -55°C 至 +125°C 的宽温度范围,确保了电容器在极端环境下的可靠性和稳定性。
    - 防潮性能: 在高湿度环境下表现出色的绝缘电阻,确保长期使用过程中电容器的可靠性能。
    - 镍屏障端子: 提供了优异的电气连接性能,有助于降低信号失真和提高电容器的使用寿命。
    - 环保材料: 符合 RoHS 标准且无卤素,有助于环境保护。

    四、应用案例和使用建议


    - 应用案例:
    - 个人电脑(PCs)
    - 硬盘驱动器
    - 游戏机
    - 电源供应器
    - 液晶显示器(LCD)面板
    - ADSL 调制解调器
    - 使用建议:
    - 对于高容量需求的应用,建议选择较大尺寸的电容器,例如 1206 或 1210 尺寸。
    - 在低频电路中使用时,可以选择 NP0 介质类型的电容器,以获得更高的温度稳定性。
    - 在高频电路中使用时,可以考虑使用 X7R 介质类型的电容器,因为其容许较大的温度变化。
    - 使用过程中要注意保持适当的焊接温度和时间,避免因过度焊接导致电容器损坏。

    五、兼容性和支持


    - 兼容性:
    - 这些电容器可以广泛应用于多种电子设备,与市面上常见的 PCB 设计兼容。
    - 支持多种包装方式,包括纸带/聚乙烯带(Paper/PE taping reel)和散装包装(Bulk case)。
    - 技术支持:
    - YAGEO 提供全面的技术支持,包括详细的安装指南和技术文档,以及本地销售团队的及时响应服务。
    - 对于特殊订单,建议直接联系当地销售代表进行咨询。

    六、常见问题与解决方案


    - Q1: 为什么有些 X7R 型号的电容器没有 5% 容差选项?
    - A1: 因为部分 X7R 电容器无法达到 5% 的容差要求,建议直接联系当地销售代表确认具体型号。

    - Q2: 在焊接过程中如何避免电容器受损?
    - A2: 遵循推荐的焊接条件,确保焊接温度和时间适中,以减少对电容器的热应力。

    - Q3: 如何判断电容器是否满足绝缘电阻的要求?
    - A3: 在施加 1 分钟的额定直流电压后,测量绝缘电阻并检查其是否大于 10 GΩ 或者 Rins × C 是否大于 500 秒(以较低者为准)。

    七、总结和推荐


    综上所述,YAGEO 表面贴装多层陶瓷电容器凭借其卓越的性能和广泛的适用范围,在众多电子产品中表现出色。这些电容器不仅提供了高度可靠的电容值稳定性,还具备出色的耐热性和防潮性能。对于需要高性能电容器的工程师和制造商而言,YAGEO 的表面贴装多层陶瓷电容器是理想的选择。强烈推荐在您的项目中采用这些高品质的电容器。

CC0603GRNPO0BN680参数

参数
电容值 68pF
容差 ±2%
温度系数 C0G(NP0)
额定电压 100V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
包装方式 卷带包装

CC0603GRNPO0BN680数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CC0603GRNPO0BN680 CC0603GRNPO0BN680数据手册

CC0603GRNPO0BN680封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.0374
40000+ ¥ 0.0363
库存: 28000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 149.6
