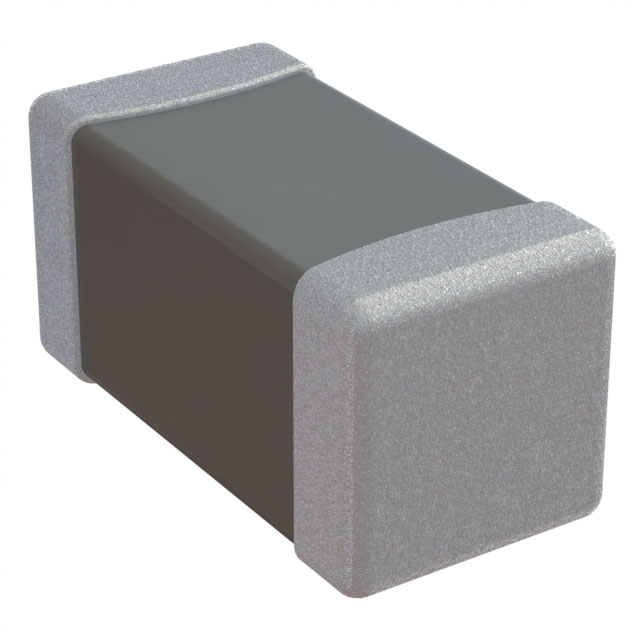

AC0805BRNPO9BNR50

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 0.5pF ±0.1pF C0G(NP0) 50V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: ZT-AC0805BRNPO9BNR50
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 陶瓷电容 AC0805BRNPO9BNR50

AC0805BRNPO9BNR50概述

    文章:汽车级NP0/X7R多层陶瓷电容器技术手册解析

    一、产品简介


    汽车级NP0/X7R系列多层陶瓷电容器(MLCC)适用于汽车电子设备,属于表面贴装型电容器。该电容器主要分为NP0和X7R两种介质材料,其中NP0是一种温度系数为±30 ppm/℃的高稳定性介质,而X7R则具有一定的温度依赖性(温度系数约为±15%)。这些电容器的额定电压范围从6.3V到630V,电容值范围为0.2 pF至2.2 μF。

    二、技术参数


    该电容器的技术参数如下:
    - 额定电压范围:6.3V 至 630V
    - 电容值范围:0.2 pF 至 2.2 μF
    - 温度特性:
    - NP0: ±30 ppm/℃
    - X7R: ±15%
    - 工作温度范围:-55°C 至 +125°C
    - 电气特性:
    - 损耗角正切(D.F.):
    - NP0: C < 30 pF时,≤1 / (400 + 20C),C ≥ 30 pF时,≤ 0.1%
    - X7R: 具体值根据电容大小及电压等级有所不同
    - 绝缘电阻:1分钟内达到Ur(DC)时,绝缘电阻≥10 GΩ 或者 I.R × C ≥ 500秒(以较小者为准)
    - 封装尺寸:
    - 尺寸代码包括:0201, 0402, 0603, 0805, 1206, 1210, 1812 等
    - 焊接条件:
    - 能承受回流焊接,要求温度在220°C以上,耐受时间在95至120秒内,最多循环3次

    三、产品特点和优势


    - 认证:通过AEC-Q200认证
    - 可靠性:符合MSL 1等级,减少环境污染
    - 体积小:节省PCB空间
    - 自动光学检测:100%自动光学检测
    - 无铅焊接:符合J-STD-020D标准

    四、应用案例和使用建议


    这些电容器广泛应用于娱乐系统、舒适安全系统和信息通信系统中,例如:
    - 音响系统:用于音频滤波和耦合电路
    - 传感器接口:如压力传感器、湿度传感器
    - 电源管理:包括DC-DC转换器中的滤波电路
    使用建议:
    - 确保选择合适的电容值以匹配特定应用需求
    - 验证工作电压是否与额定电压匹配
    - 使用适当的焊接工艺以确保可靠连接

    五、兼容性和支持


    - 兼容性:与其他电子元件和电路板设计兼容
    - 技术支持:提供详尽的产品文档和技术支持,帮助客户解决问题

    六、常见问题与解决方案


    - Q: 如何检查焊接质量?
    - A: 使用光学检测设备进行检查,确保无损坏。
    - Q: 如何测试绝缘电阻?
    - A: 在Ur(DC)电压下测试1分钟,保证绝缘电阻≥10 GΩ 或者 I.R × C ≥ 500秒。
    - Q: 工作环境温度如何影响电容器性能?
    - A: NP0和X7R电容器均需注意工作温度范围为-55°C至+125°C,避免超出此范围使用导致性能下降。

    七、总结和推荐


    总的来说,这款汽车级NP0/X7R多层陶瓷电容器凭借其优异的电气特性和广泛的适用性,在各种汽车电子设备中表现出色。无论是从产品稳定性和使用寿命方面来看,还是从环保角度考虑,都值得推荐使用。其强大的可靠性使得它成为众多汽车电子系统中不可或缺的关键组件。如果您需要一款稳定可靠的电容器来满足您的项目需求,这款产品将是一个理想的选择。

AC0805BRNPO9BNR50参数

参数
电容值 0.5pF
容差 ±0.1pF
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AC0805BRNPO9BNR50数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 AC0805BRNPO9BNR50 AC0805BRNPO9BNR50数据手册

AC0805BRNPO9BNR50封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0169 ¥ 0.1444
库存: 0
起订量: 3809 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
