首页  >  产品百科  >  CQ0402ARNPO9BN3R6

CQ0402ARNPO9BN3R6

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 3.6pF ±0.05pF C0G(NP0) 50V 0402 贴片安装 1mm*500μm*500μm
供应商型号: 4166705
供应商: 海外现货
标准整包数: 10

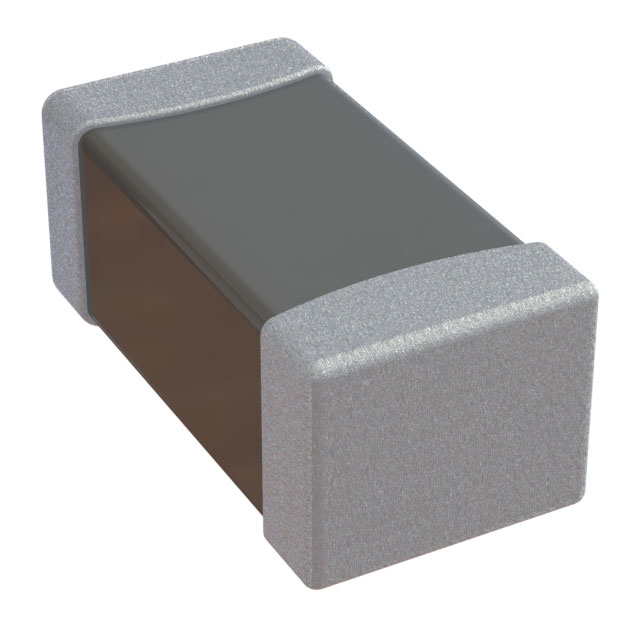

YAGEO/台湾国巨 陶瓷电容 CQ0402ARNPO9BN3R6

CQ0402ARNPO9BN3R6概述

    HiQ Series NP0 Ceramic Multilayer Capacitors

    产品简介


    HiQ系列是YAGEO公司生产的高Q值表面贴装陶瓷多层电容器。它们采用无铅端接,属于NP0(C0G)类介质材料,具有极好的温度稳定性。该系列产品提供多种尺寸规格,从01005到0805,额定电压范围为16V至500V。适用于消费电子、电信和数据处理等领域,如电视接收机、照相机、调谐器和各种电路板上的滤波、耦合和旁路应用。

    技术参数


    - 容值范围: 0.1 pF 至 100 pF
    - 额定电压: 16V 至 500V
    - 温漂系数: ± 30 ppm/°C
    - 温度范围: -55°C 至 +125°C
    - 尺寸: 01005, 0201, 0402, 0603, 0805
    - 容差:
    - C < 10 pF: ± 0.05 pF, ± 0.1 pF, ± 0.25 pF, ± 0.5 pF
    - C ≥ 10 pF: ± 1%, ± 2%, ± 5%
    - Q值: Q ≥ (400 + 20C), C < 30 pF; Q ≥ 1000, C ≥ 30 pF
    - 绝缘电阻: Rins ≥ 10 GΩ 或 Rins × Cr ≥ 500 秒,取较小者

    产品特点和优势


    HiQ系列NP0陶瓷多层电容器的主要优势在于其高Q值、稳定温度特性和广泛的电压范围。其独特之处在于能够在严苛的工作环境下保持良好的电气性能,这使其成为高精度和高频应用的理想选择。特别是在需要极高Q值的应用中,如无线电和射频应用,HiQ系列提供了卓越的解决方案。

    应用案例和使用建议


    这些电容器广泛应用于消费电子、电信设备和数据处理系统。例如,在电视接收机中,它们可以用于调谐和信号调节;在照相机中,用于滤波和稳压。在高频电路中,由于其出色的Q值,可以有效降低噪声干扰。建议在使用时确保正确的安装方法,比如使用回流焊接而不是波峰焊接,以避免损坏电容器。

    兼容性和支持


    HiQ系列电容器采用无铅端接设计,符合RoHS标准,并且无卤素。它们与大多数主流印刷电路板材料兼容,可以在广泛的设备上使用。制造商提供全面的技术支持,包括测试方法和要求的详细说明,确保用户能够正确安装和维护这些电容器。

    常见问题与解决方案


    - 问题: 高频下性能不稳定
    - 解决方案: 检查安装过程中的热应力和机械应力,确认焊接工艺正确。

    - 问题: 绝缘电阻低于预期
    - 解决方案: 确认环境湿度,确保在低湿度条件下操作,避免湿度过高导致的绝缘性能下降。

    总结和推荐


    HiQ系列NP0陶瓷多层电容器凭借其高Q值、宽温度范围和稳定的性能,在各类高精度和高频应用中表现出色。无论是在消费电子还是专业设备中,这些电容器都是理想的选择。强烈推荐在需要高性能和可靠性的场合使用HiQ系列电容器。
    通过严格的技术测试和高标准的质量控制,HiQ系列电容器无疑将为您的项目提供可靠的解决方案。

CQ0402ARNPO9BN3R6参数

参数
电容值 3.6pF
容差 ±0.05pF
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1mm*500μm*500μm
通用封装 0402
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

CQ0402ARNPO9BN3R6数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CQ0402ARNPO9BN3R6 CQ0402ARNPO9BN3R6数据手册

CQ0402ARNPO9BN3R6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.3219
100+ ¥ 0.2888
500+ ¥ 0.2439
2500+ ¥ 0.2185
5000+ ¥ 0.2185
库存: 9395
起订量: 180 增量: 0
交货地:
最小起订量为:100
合计: ¥ 28.88
