AC0603JRNPO9BN221

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 220pF ±5% C0G(NP0) 50V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: 31M-AC0603JRNPO9BN221
供应商: 云汉优选
标准整包数: 100

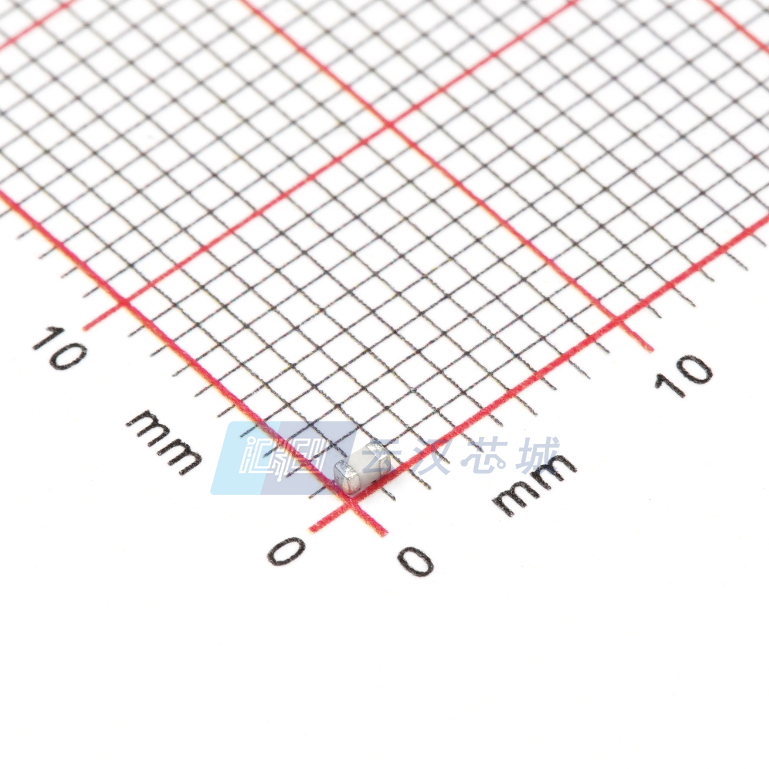

YAGEO/台湾国巨 陶瓷电容 AC0603JRNPO9BN221

AC0603JRNPO9BN221概述


    产品简介


    本手册介绍了适用于汽车电子设备的多层陶瓷电容器(MLCC)。该电容器系列包含NP0和X7R两种材料类型,具备从6.3 V到630 V的工作电压范围,容值范围从0.2 pF到2.2 μF。这些电容器符合RoHS标准并采用无卤素材料制成,使其不仅环保而且可靠性高,适用于广泛的汽车电子设备应用领域。

    技术参数


    - 电压范围:6.3 V至630 V
    - 容值范围:0.2 pF至2.2 μF
    - 温度系数:
    - NP0:±30 ppm/℃
    - X7R:±15%
    - 绝缘电阻:IR ≥ 10 GΩ 或 I.R × C ≥ 500秒,取较小者
    - 工作温度范围:-55°C至+125°C
    - 封装尺寸:包括0201 (0603)、0402 (1005)、0603 (1608)、0805 (2012)、1206 (3216)、1210 (3225)、0508 (1220) 和 0612 (1632)
    - 公差范围:
    - NP0:C < 10 pF时为±0.1 pF、±0.25 pF、±0.5 pF;C ≥ 10 pF时为±1%、±2%、±5%
    - X7R:±5%(仅部分型号可用)、±10%、±20%

    产品特点和优势


    - 认证:通过AEC-Q200认证,保证产品质量和可靠性。
    - 低功耗:高能效设计,减少环境有害物质排放。
    - 节省空间:紧凑型设计,可节约PCB空间。
    - 高可靠性:经过自动光学检测,确保每一个出厂的产品都达到标准。
    - 兼容性:与多种设备和组件兼容,易于集成。

    应用案例和使用建议


    这些电容器广泛应用于汽车娱乐系统、舒适性和安全系统及信息处理系统等领域。根据应用场景的不同,可能需要选择不同尺寸和容值的电容器。
    使用建议:
    - 在高湿度环境中使用时,建议进行热老化测试以确保长期稳定运行。
    - 在极端温度环境下使用时,要特别注意温度系数的变化,选择适合的容值和材料类型。

    兼容性和支持


    - 这些电容器适用于各种汽车电子设备,并且能够与大多数标准焊锡材料和工艺兼容。
    - 生产商提供全面的技术支持和维护服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    问题1:在焊接过程中,电容器出现损坏。
    解决方案:确认焊接温度和时间符合要求,避免过度加热导致损坏。
    问题2:电容器在高湿度环境下的性能下降。
    解决方案:进行抗湿性测试,确保电容器能够在特定湿度条件下正常工作。

    总结和推荐


    综上所述,这款多层陶瓷电容器不仅具备出色的性能参数和多种型号选择,还具有良好的环保性和高可靠性。尤其适用于汽车电子设备的多种应用场景。对于需要高性能和高可靠性的用户,强烈推荐使用此款电容器。
    通过以上详细的介绍和技术参数分析,可以清晰地看到这款多层陶瓷电容器是一款性能优越、应用广泛的电子元件,非常值得推荐。

AC0603JRNPO9BN221参数

参数
电容值 220pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AC0603JRNPO9BN221数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 AC0603JRNPO9BN221 AC0603JRNPO9BN221数据手册

AC0603JRNPO9BN221封装设计

查看详情并下载
Symbol
Footprint
3D Model
