首页  >  产品百科  >  CC0402BRNPO9BNR70

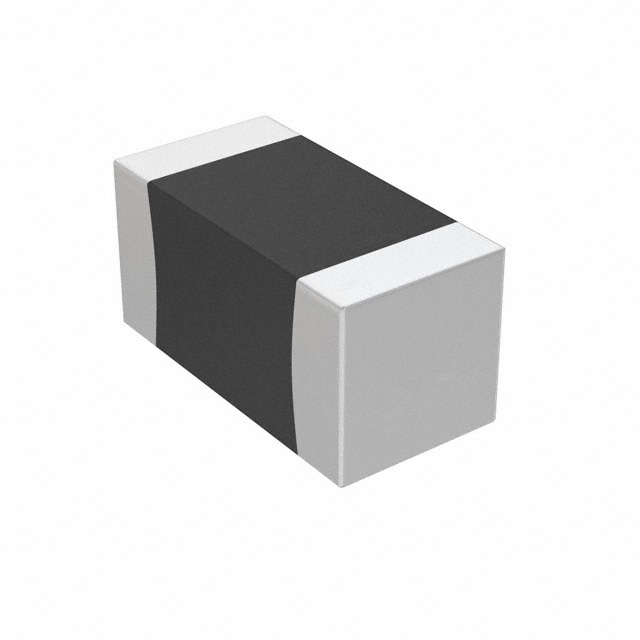

CC0402BRNPO9BNR70

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 0.7pF ±0.1pF C0G(NP0) 50V 0402 贴片安装 1mm*500μm*500μm
供应商型号: 31M-CC0402BRNPO9BNR70
供应商: 云汉优选
标准整包数: 100
YAGEO/台湾国巨 陶瓷电容 CC0402BRNPO9BNR70

CC0402BRNPO9BNR70概述

    电子元器件技术手册:表面贴装多层陶瓷电容器
    本技术手册旨在详细介绍一款适用于广泛领域的通用型表面贴装多层陶瓷电容器。该电容器采用NP0材料,电压范围为16 V至50 V,电容值从0.22 pF到100 nF,完全符合RoHS标准和无卤素要求。以下是对这款电容器的技术概述和使用指导。

    产品简介


    本产品属于一般用途的多层陶瓷电容器(MLCC),采用NP0材料,具备卓越的温度稳定性和低损耗特性。产品具有多种尺寸,适用于消费电子、电信和数据处理等领域,如电视接收机、调谐器、各类相机等。由于其紧凑的设计和高可靠性,该电容器在各种电子设备中都能发挥重要作用。

    技术参数


    以下列出了该电容器的关键技术规格和性能参数:
    | 参数 | 规格 |

    | 电容值 | 0.22 pF 至 100 nF |
    | 额定电压 | 16 V、25 V、50 V |
    | 容差 | ≤ 10 pF时 ± 0.1 pF、± 0.25 pF、± 0.5 pF
    ≥ 10 pF时 ± 1%、± 2%、± 5%、± 10% |
    | 温度系数 | ± 30 ppm/℃ |
    | 工作温度范围 | -55°C 至 +125°C |
    | 最大变化率 | 100°C内不超过± 30 ppm |
    | 绝缘电阻 | ≥ 10 GΩ 或 Rins × Cr ≥ 500 秒(取最小值) |
    | 损耗因子 | ≤ 0.1% |

    产品特点和优势


    - 高性能:NP0材料保证了极高的温度稳定性,温度系数仅为± 30 ppm/℃。
    - 高精度:在不同电容范围内提供不同的容差精度,确保精确的电气性能。
    - 环境友好:RoHS和无卤素认证,符合环保标准。
    - 可靠性:镍巴氏合金端子设计增强了耐腐蚀性和机械强度。
    - 多样化选择:提供多种尺寸和封装方式,方便集成于不同电路板设计中。

    应用案例和使用建议


    该电容器广泛应用于消费电子产品、通讯设备及数据处理系统中。在实际应用中,用户可根据具体需求选择合适的尺寸和电容值。例如,在高频信号传输电路中,建议选择较低容值的产品以减少寄生效应;而在滤波电路中,则可以考虑选用较大容值的电容器。
    对于电路板设计,应当注意电容器的安装方向和位置,避免靠近发热源或敏感电路,以防热效应影响性能。此外,正确选择焊接方法也是确保产品质量的重要环节。

    兼容性和支持


    该电容器适用于大多数标准的PCB组装流程,支持再流焊(Reflow Soldering)工艺。制造商提供了详细的测试报告和规格说明文档,以便用户在实际应用中进行参考。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方法:
    - 问题:电容值不稳定
    解决方法:检查焊接质量,确认无虚焊现象。必要时可重新焊接或更换产品。
    - 问题:焊接后电容器损坏
    解决方法:调整焊接参数,确保焊接温度和时间符合规范要求。如需进一步帮助,可联系技术支持团队。

    总结和推荐


    总体而言,这款表面贴装多层陶瓷电容器凭借其优异的电气特性和高可靠性,成为众多电子设备的理想选择。其多样化的尺寸和规格为设计工程师提供了极大的灵活性。我们强烈推荐此款产品给那些寻求高质量电容器以满足严苛应用场景的用户。
    通过上述内容的详细介绍,可以看出这款电子元器件具有广泛的适用性和出色的性能,能够满足多种应用场景的需求。希望以上内容对您的选择有所帮助。

CC0402BRNPO9BNR70参数

参数
电容值 0.7pF
容差 ±0.1pF
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1mm*500μm*500μm
通用封装 0402
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CC0402BRNPO9BNR70数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CC0402BRNPO9BNR70 CC0402BRNPO9BNR70数据手册

CC0402BRNPO9BNR70封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0125
1000+ ¥ 0.0098
3000+ ¥ 0.0082
10000+ ¥ 0.0076
50000+ ¥ 0.0071
库存: 27693
起订量: 100 增量: 10000
交货地:
最小起订量为:100
合计: ¥ 1.25
直接购买
