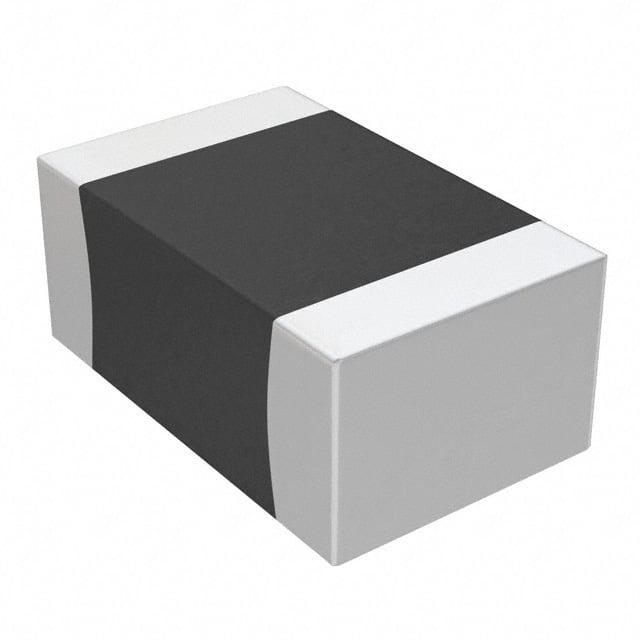

CC0805JKNPO0BN472

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 4.7nF ±5% C0G(NP0) 100V 0805 贴片安装 2mm*1.25mm*1.25mm
供应商型号: CC0805JKNPO0BN472
供应商: 国内现货
标准整包数: 3000
YAGEO/台湾国巨 陶瓷电容 CC0805JKNPO0BN472

CC0805JKNPO0BN472概述

    高质量技术文章:表面贴装陶瓷多层电容器

    产品简介


    本技术手册介绍了适用于通用领域的表面贴装陶瓷多层电容器(NP0系列)。这些电容器采用镍屏障端接技术,可满足广泛的工业标准,广泛应用于消费电子产品、电信和数据处理等领域。

    技术参数


    本系列产品具有如下技术规格和性能参数:
    - 工作电压范围:16 V至50 V
    - 电容范围:0.22 pF 至 100 nF
    - 尺寸规格:
    - 0201:0.6 mm ± 0.03 mm 长 × 0.3 mm ± 0.03 mm 宽
    - 0402:1.0 mm ± 0.05 mm 长 × 0.5 mm ± 0.05 mm 宽
    - 0603:1.6 mm ± 0.10 mm 长 × 0.8 mm ± 0.10 mm 宽
    - 0805:2.0 mm ± 0.10 mm 长 × 1.25 mm ± 0.10 mm 宽
    - 1206:3.2 mm ± 0.15 mm 长 × 1.6 mm ± 0.15 mm 宽
    - 1210:3.2 mm ± 0.20 mm 长 × 2.5 mm ± 0.20 mm 宽
    - 1812:4.5 mm ± 0.20 mm 长 × 3.2 mm ± 0.20 mm 宽
    - 电气特性:
    - 电容精度:对于小于10 pF的电容,精度为±0.1 pF、±0.25 pF、±0.5 pF;对于大于等于10 pF的电容,精度为±1%、±2%、±5%、±10%
    - 损耗因子(D.F.):对于小于30 pF的电容,损耗因子≤1/(400 + 20C);对于大于等于30 pF的电容,损耗因子≤0.1%
    - 绝缘电阻:≥10 GΩ 或 Rins×Cr ≥ 500 秒,取两者较小值
    - 最大电容温度系数:±30 ppm/℃
    - 工作温度范围:-55 ℃ 至 +125 ℃

    产品特点和优势


    本产品采用多层陶瓷结构,体积小、电容量高。镍屏障端接技术保证了良好的电气连接。其主要优势包括:
    - 高可靠性:符合RoHS标准,不含卤素,确保环保要求。
    - 高稳定性:具有出色的温度稳定性和耐热性能。
    - 高精度:高精度制造工艺,确保了电容的稳定性和准确性。
    - 广泛适用性:适用于多种电子设备,如电视接收机、相机、通信设备等。

    应用案例和使用建议


    - 消费电子产品:例如,电视接收机和各种类型的摄像机。
    - 通信设备:用于电信基础设施,如交换机、路由器等。
    - 数据处理设备:广泛应用于计算机和其他数据处理设备。
    使用建议:
    - 在焊接过程中,建议使用回流焊方法,且电容值需要超过指定阈值。
    - 确保焊接温度和时间控制得当,以避免损坏电容器。

    兼容性和支持


    - 兼容性:可以与其他标准的电子元器件轻松集成。
    - 支持:制造商提供详尽的技术文档和支持服务,确保客户在使用过程中能够得到及时的帮助。

    常见问题与解决方案


    - Q: 如何正确安装这些电容器?
    - A: 参照制造商的安装指南进行操作,确保正确放置和焊接。
    - Q: 温度变化对电容器有何影响?
    - A: 由于本产品采用NP0陶瓷材料,具有±30 ppm/℃的温度系数,因此在极端温度下表现较为稳定。
    - Q: 电容器如何进行绝缘测试?
    - A: 使用绝缘电阻测试仪,在施加直流电压1分钟后测量其绝缘电阻。

    总结和推荐


    总的来说,这款表面贴装陶瓷多层电容器(NP0系列)具有高性能、高可靠性和高精度等特点,非常适合在各类电子设备中应用。其在消费电子、电信和数据处理领域展现出色的应用效果,是理想的电容器选择。我们强烈推荐此款产品用于需要高精度和高稳定性的场合。
    希望这篇技术文章能为您提供有关此款电容器产品的全面信息。如果您有任何疑问或需要进一步的帮助,请随时联系我们。

CC0805JKNPO0BN472参数

参数
电容值 4.7nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 100V
长*宽*高 2mm*1.25mm*1.25mm
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CC0805JKNPO0BN472数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CC0805JKNPO0BN472 CC0805JKNPO0BN472数据手册

CC0805JKNPO0BN472封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.1092
30000+ ¥ 0.1059
库存: 42000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 327.6
