UDS08A03L04

产品分类:
厂牌: YAGEO/台湾国巨
产品描述:
供应商型号: 603-UDS08A03L04
供应商: Mouser
标准整包数: 1
YAGEO/台湾国巨  UDS08A03L04

UDS08A03L04概述

    UDS08A03L04 电子元器件技术手册

    产品简介


    UDS08A03L04 是一款专为低电压状态-of-the-art CMOS 半导体设计的静电放电保护器件(ESD)。它能有效防止由静电放电(ESD)、电缆放电事件(CDE)、雷击及其他感应电压突波引起的瞬态损害。该器件具有较低的断态电压,并且显著降低了泄漏电流和电容,这使得它非常适合高速应用如10/100/1000以太网等。

    技术参数


    - 电气特性:
    - 反向断态电压:3.3V
    - 反向击穿电压:4.5V(当IBR = 1mA时)
    - 反向漏电流:每个I/O端口 ≤ 0.1uA(当VR = 3.3V时)
    - 峰值脉冲电流(8/20μs):IPP = 20A
    - 无故障工作温度范围:-55°C ~ +150°C
    - 峰值脉冲功率耗散:在8/20μs波形下为400W
    - 脱离状态的结电容:0Vdc,f=1MHz 下每对I/O端口到地的电容为1.8pF;两线间电容为3.6pF
    - ESD标准:
    - IEC61000-4-2 ESD 30KV空气放电,30KV接触放电合规
    - 包装和安装:

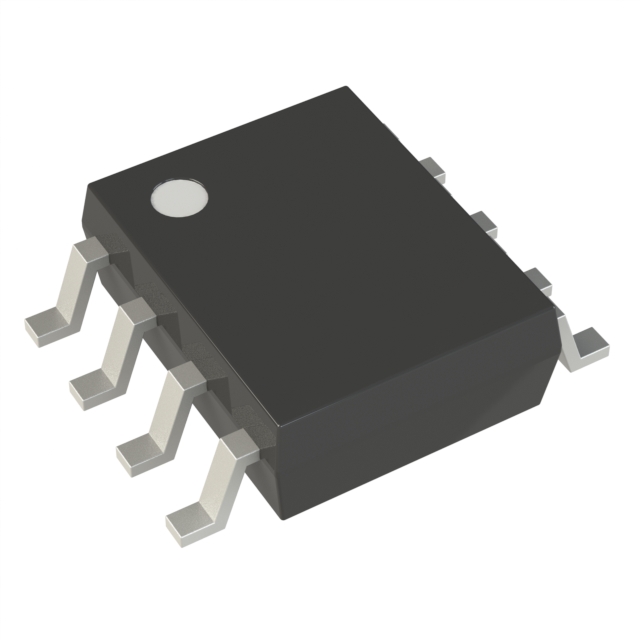

    - 表面贴装封装:SOIC-08
    - 纯锡-Sn焊接温度范围:260°C ~ 270°C
    - 阻燃等级:UL 94V-0
    - 符合J-STD-020 MSL级别1标准

    产品特点和优势


    - 集成补偿二极管:集成的低电容补偿二极管可以将典型电容降低至每线3pF。
    - 信号完整性:由于低泄漏电流,该产品能在高频率应用中保持信号完整性。
    - 符合标准:达到IEC61000-4-2 ESD测试标准,适用于工业及消费级产品。

    应用案例和使用建议


    - 应用领域:
    - 10/100/1000以太网
    - 广域网/局域网设备
    - 高电流开关系统
    - 台式电脑、服务器和笔记本
    - 仪器仪表
    - 模拟输入
    - 基站
    - 使用建议:
    - 在使用UDS08A03L04保护电子设备免受ESD时,需要确保正确配置连接,例如针脚1连到针脚8,针脚2连到针脚7等。
    - 对于高频应用,需要注意线路间的电容效应,以避免干扰。

    兼容性和支持


    - 兼容性:该器件可应用于广泛的电子系统中,包括台式机、服务器和笔记本电脑等。
    - 厂商支持:提供详细的焊接条件推荐,确保焊接过程中的热稳定性。

    常见问题与解决方案


    - 问题一:焊接过程中出现焊点缺陷。
    - 解决方案:遵循推荐的焊接条件,使用预热、回流焊和冷却速率控制。
    - 问题二:在高电压条件下,泄露电流过高。
    - 解决方案:检查电路连接,确保正确的配置。

    总结和推荐


    UDS08A03L04 以其出色的ESD防护能力和广泛的适用性,在现代电子设备中扮演着重要的角色。无论是用于计算机网络还是工业控制系统,它都表现出色。由于其低功耗和高可靠性,我们强烈推荐在高可靠性的应用中使用此器件。总体而言,该产品具备极高的性价比,是值得信赖的选择。

UDS08A03L04参数

参数
包装方式 卷带包装

UDS08A03L04数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 YAGEO/台湾国巨 UDS08A03L04 UDS08A03L04数据手册

UDS08A03L04封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9545 ¥ 8.0655
10+ $ 0.8269 ¥ 6.9869
100+ $ 0.5478 ¥ 4.6289
500+ $ 0.4493 ¥ 3.7964
1000+ $ 0.391 ¥ 3.3036
2500+ $ 0.3575 ¥ 3.0207
5000+ $ 0.3129 ¥ 2.644
10000+ $ 0.2982 ¥ 2.5198
25000+ $ 0.294 ¥ 2.4843
库存: 49191
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.06
直接购买
加入购物车
