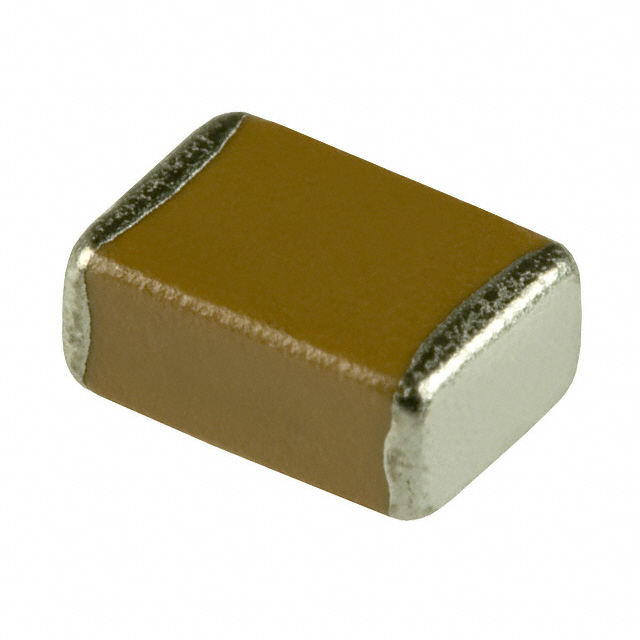

CC1812KKX7RYBB104

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 100nF ±10% X7R 250V 1812 贴片安装 4.5mm*3.2mm*1.25mm
供应商型号: 1779504
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 陶瓷电容 CC1812KKX7RYBB104

CC1812KKX7RYBB104概述

    YAGEO Mid-Voltage NP0/X7R Surface-Mount Ceramic Multilayer Capacitors

    产品简介


    YAGEO公司生产的Mid-Voltage NP0/X7R系列表面贴装陶瓷多层电容器是高品质、高可靠性的选择。该系列产品具有多种尺寸和容值范围,适用于100V至630V的工作电压区间,非常适合用于各类电子产品,如个人电脑(PC)、硬盘驱动器(Hard Disk)、游戏PC、电源供应器、液晶显示器(LCD)面板、ADSL调制解调器及Modem等领域。该产品不仅符合RoHS标准,还实现了无卤素设计,确保在生产和使用过程中的环保。

    技术参数


    - 容值范围:0.47pF 至 2.2µF
    - 电压等级:100V, 200V, 250V, 500V, 630V
    - 容差范围:NP0型:C < 10pF时为±0.25pF,C ≥ 10pF时为±2%,±5%,±10%;X7R型:±5%,±10%,±20%
    - 介电常数变化:NP0型:±30 ppm/℃;X7R型:±15%
    - 耐热性:工作温度范围-55°C到+125°C
    - 包装方式:7英寸/13英寸卷带(Tape on reel),散装(Bulk)
    - 尺寸:0201 (0.6mm×0.3mm),0402 (1.0mm×0.5mm),0603 (1.6mm×0.8mm),0805 (2.0mm×1.25mm),1206 (3.2mm×1.6mm),1210 (3.2mm×2.5mm),1808 (4.5mm×2.0mm),1812 (4.5mm×3.2mm)

    产品特点和优势


    1. 高可靠性:具备出色的介电稳定性和温度稳定性。
    2. 环保设计:符合RoHS标准和无卤素设计,更加环保。
    3. 高精度:NP0型电容器在低温条件下表现出极高的精度,适合对容值精度要求较高的应用。
    4. 广泛适用性:X7R型电容器能够在广泛的温度范围内保持稳定的电性能,适用于多种工业和消费类电子设备。

    应用案例和使用建议


    应用案例:此款电容器适用于高压环境下的各种应用场景,例如:电源转换模块、DC-DC转换器、逆变器以及通信设备中的滤波和耦合电路。这些应用中通常需要电容器在较宽的温度范围内保持良好的电气性能。
    使用建议:
    - PCB布局:对于高容值的电容器(如2.2μF),建议采用较大的焊盘和适当的走线设计,以确保良好的焊接效果。
    - 容值选择:根据实际需求选择合适的容值。对于高频应用,建议使用较小容值的电容器;而对于低频或直流耦合,可以选用较大容值的电容器。
    - 温湿度控制:为了保持最佳性能,建议在相对湿度为25%-75%,温度为15°C至35°C的环境下存放和使用。

    兼容性和支持


    - 兼容性:该电容器兼容大多数标准表面贴装设备,与主流的PCB材料和焊料兼容。详细兼容信息可参考YAGEO提供的产品手册或联系当地销售代表。
    - 技术支持:YAGEO提供全方位的技术支持,包括产品选型指导、技术咨询及售后服务。针对特殊订单或需求,可直接联系销售代表进行沟通。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接不良 | 检查焊接温度、时间及方法是否正确;确认元件是否符合规范;确认PCB布局是否合理 |
    | 容值漂移 | 确保电容器工作在规定的温度和湿度范围内;如果仍然有问题,建议更换电容器 |
    | 接触电阻大 | 清洁焊接点并重新焊接;检查焊接工具是否清洁 |

    总结和推荐


    这款Mid-Voltage NP0/X7R系列表面贴装陶瓷多层电容器凭借其出色的性能和高可靠性,成为众多应用场合的理想选择。无论是电源转换还是信号耦合,它都能胜任。考虑到其环保特性、广泛的工作温度范围和优秀的机械强度,非常推荐用于工业自动化、电信基础设施以及其他高性能电子设备中。总之,这是一款性价比极高且值得信赖的产品。

CC1812KKX7RYBB104参数

参数
电容值 100nF
容差 ±10%
温度系数 X7R
额定电压 250V
长*宽*高 4.5mm*3.2mm*1.25mm
通用封装 1812
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CC1812KKX7RYBB104数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CC1812KKX7RYBB104 CC1812KKX7RYBB104数据手册

CC1812KKX7RYBB104封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.5956
50+ ¥ 2.1922
100+ ¥ 2.1922
250+ ¥ 1.9642
500+ ¥ 1.9642
1000+ ¥ 1.9291
5000+ ¥ 1.8941
10000+ ¥ 1.8941
库存: 27
起订量: 20 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.59
直接购买
加入购物车
