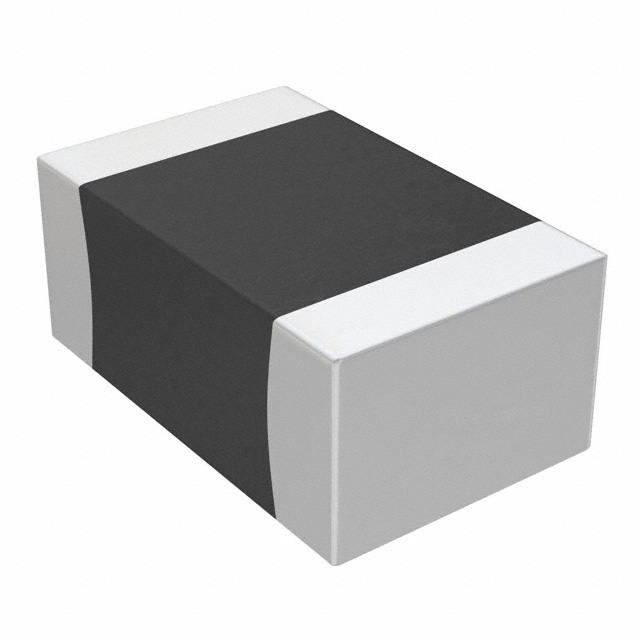

CC0805JRNPOABN680

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 68pF ±5% C0G(NP0) 200V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: 11M-D-CC0805JRNPOABN680
供应商: 云汉优选
标准整包数: 1
YAGEO/台湾国巨 陶瓷电容 CC0805JRNPOABN680

CC0805JRNPOABN680概述

    表面贴装陶瓷多层电容器技术手册

    产品简介


    本手册介绍了表面贴装陶瓷多层电容器(YAGEO品牌)。该系列电容器适用于一般用途,采用NP0电介质,具有16至50伏的工作电压范围,容值从0.22皮法拉到100纳法。这些电容器符合RoHS标准且不含卤素,适用于消费电子、电信和数据处理等领域。

    技术参数


    - 工作电压:16 V至50 V
    - 容值范围:0.22 pF至100 nF
    - 温度系数:±30 ppm/℃
    - 最大容值变化:±30 ppm
    - 工作温度范围:-55°C 至 +125°C
    - 耗散因子:
    - 容值小于30 pF:≤1/(400+20C)
    - 容值大于等于30 pF:≤0.1%
    - 绝缘电阻:≥10 GΩ 或 Rins×Cr ≥ 500秒(取较小值)
    - 电气特性:
    - 测量频率:1 MHz(C ≤ 1 nF),1 kHz(C > 1 nF)
    - 测量电压:1 Vrms
    - 温度:20°C

    产品特点和优势


    该系列电容器具有以下特点:
    - 镍-屏障端子镀锡
    - 符合RoHS标准
    - 不含卤素
    - 采用多层陶瓷结构,体积小,高容量密度

    应用案例和使用建议


    这些电容器广泛应用于消费电子产品、电信设备和数据处理系统。在实际应用中,如电视接收器、调谐器、各种相机、移动通信设备中都有广泛应用。对于大容量电容器(例如,容值大于1 nF),可能需要特别注意焊接条件以避免损坏。建议在高容量使用时采用更长的预热时间。

    兼容性和支持


    该系列电容器可直接用于标准的回流焊接过程。然而,针对不同尺寸的电容器,预热时间和焊接温度有所差异。厂商提供详细的焊接建议和技术支持,确保用户能够正确安装和使用电容器。

    常见问题与解决方案


    - Q1:电容器在焊接过程中出现虚焊怎么办?
    - A1:应检查焊接温度和时间是否符合规范,确保充分加热并正确冷却。如果问题依旧,可以考虑重新设计电路板布局或选用更高额定值的电容器。

    - Q2:电容器在高温下表现出显著的容值变化怎么办?
    - A2:NP0电容器虽然具有很好的温度稳定性,但也要注意选择适当的型号和容值。对于极端温度变化的应用,可以考虑使用更高精度的电容器或者进行额外的温度补偿措施。

    总结和推荐


    总体而言,这款表面贴装陶瓷多层电容器是一款质量可靠、性能稳定的通用型电容器,特别适合于消费电子和电信行业。凭借其良好的温度稳定性和符合RoHS标准的特点,这款电容器值得推荐使用。建议用户根据具体应用需求选择合适的尺寸和容值,并严格按照厂商的焊接建议进行安装以获得最佳效果。

CC0805JRNPOABN680参数

参数
电容值 68pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 200V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CC0805JRNPOABN680数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CC0805JRNPOABN680 CC0805JRNPOABN680数据手册

CC0805JRNPOABN680封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.034
500+ ¥ 0.0291
1500+ ¥ 0.0255
5000+ ¥ 0.0215
25000+ ¥ 0.0204
库存: 876
起订量: 50 增量: 4000
