首页  >  产品百科  >  CC1206JRNPOYBN101

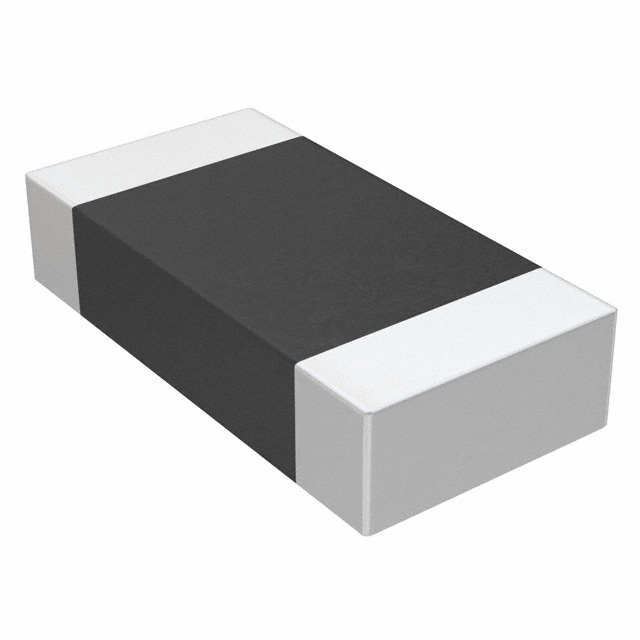

CC1206JRNPOYBN101

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 100pF ±5% C0G(NP0) 250V 1206 贴片安装 3.2mm*1.6mm*600μm
供应商型号: 4255775
供应商: 海外现货
标准整包数: 10
YAGEO/台湾国巨 陶瓷电容 CC1206JRNPOYBN101

CC1206JRNPOYBN101概述

    Mid-Voltage NP0/X7R Multilayer Ceramic Capacitors

    1. 产品简介


    产品类型:
    多层陶瓷电容器(MLCC),适用于表面贴装技术。
    主要功能:
    用于存储和释放电荷,提供稳定的电容值,同时具备较高的耐压能力。
    应用领域:
    - 计算机系统及硬盘驱动器
    - 电源供应
    - 液晶显示器(LCD)面板
    - ADSL调制解调器和调制解调器
    - 通用电子产品

    2. 技术参数


    以下是详细的电容器技术参数:
    | 参数名称 | 规格范围 |

    | 容量范围 | 0.47 pF 至 2.2 µF |
    | 工作电压 | 100 V 至 630 V |
    | 容差 | NP0: ± 0.25 pF 至 ± 10%, X7R: ± 5% 至 ± 20% |
    | 损耗因子 (D.F.) | NP0: ≤ 1%, X7R: ≤ 2.5% |
    | 绝缘电阻 | Rins ≥ 10 GΩ 或 Rins × C ≥ 500 秒(取较小者) |
    | 温度系数 | NP0: ± 30 ppm/℃, X7R: ± 15% |
    | 工作温度范围 | -55 ℃ 至 +125 ℃ |

    3. 产品特点和优势


    产品特点:
    - 高精度:多层结构确保高容积效率。
    - 环保:无铅端子,符合RoHS标准和无卤素要求。
    - 可靠性强:采用镍屏障端子,确保长寿命使用。
    - 多样化封装:包括卷带式包装(7英寸和13英寸),散装包装等。
    - 广泛适用性:适用于多种应用场合,如计算机系统、液晶显示器和电源模块。
    优势:
    - 灵活选择:不同尺寸和容量组合,满足不同需求。
    - 高稳定性:温度系数低,保证在宽温范围内表现稳定。
    - 优质材料:采用高品质陶瓷和金属电极,确保长期可靠性。
    - 强大的售后服务:提供专业的技术支持和维修服务。

    4. 应用案例和使用建议


    应用案例:
    - 在PC主板上的电源管理电路中使用,以稳定电源输出。
    - 在液晶显示器中使用,提高图像显示质量。
    - 在调制解调器中使用,以提高信号传输质量和稳定性。
    使用建议:
    - 在选择合适的电容器时,需考虑工作电压、环境温度等因素。
    - 配合专用焊接工艺进行安装,避免高温对电容器造成损害。
    - 在复杂电路中使用时,应考虑电容器的串联和并联配置,以实现最佳性能。

    5. 兼容性和支持


    - 该电容器可与其他符合RoHS标准的电子元器件兼容,广泛应用于各种电路板设计。
    - YAGEO品牌提供详尽的技术文档和支持服务,包括专业咨询和技术培训。

    6. 常见问题与解决方案


    问题1: 安装过程中出现焊接不牢的情况。
    - 解决方法: 采用正确的焊接温度和时间控制,以确保焊点牢固。
    问题2: 在高温环境下工作时,电容器性能下降。
    - 解决方法: 选择具有较高耐温特性的型号,如X7R材料系列。
    问题3: 测试中发现绝缘电阻偏低。
    - 解决方法: 检查安装环境湿度,必要时采取除湿措施。

    7. 总结和推荐


    综合评估:
    这款中高压NP0/X7R多层陶瓷电容器凭借其出色的性能指标和广泛的适用范围,在各类电子产品中表现出色。它不仅满足高可靠性要求,还具有良好的环境适应性和成本效益。
    推荐:
    我们强烈推荐此款电容器用于需要高稳定性和可靠性的应用环境中,特别是在电源管理和通信设备等领域。它的优异性能和全面的支持将帮助用户构建高性能、高可靠性的电路系统。

CC1206JRNPOYBN101参数

参数
电容值 100pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 3.2mm*1.6mm*600μm
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CC1206JRNPOYBN101数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CC1206JRNPOYBN101 CC1206JRNPOYBN101数据手册

CC1206JRNPOYBN101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4449
100+ ¥ 0.3505
500+ ¥ 0.3371
1000+ ¥ 0.3236
2000+ ¥ 0.302
4000+ ¥ 0.2966
20000+ ¥ 0.2912
40000+ ¥ 0.2912
库存: 3414
起订量: 150 增量: 0
交货地:
最小起订量为:100
合计: ¥ 35.05
直接购买
加入购物车
