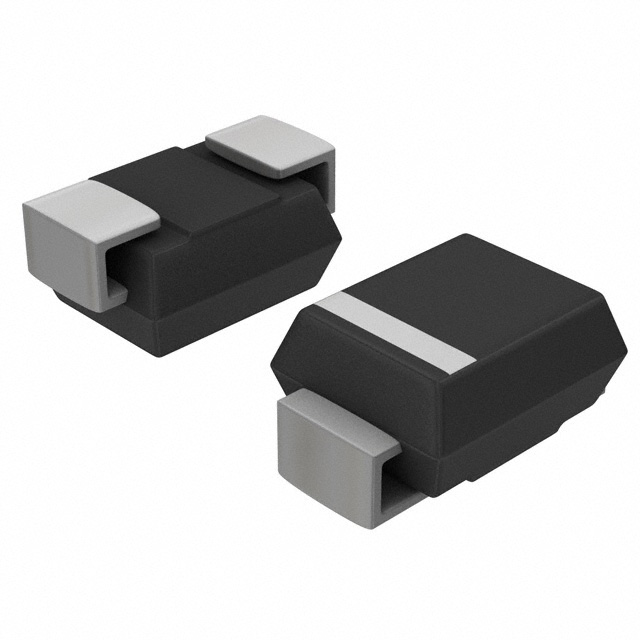

1.5SMC540CA/TR13

产品分类:
厂牌: YAGEO/台湾国巨
产品描述: Transient Voltage Suppressors (TVS)
供应商型号: ZT-1.5SMC540CA/TR13
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨  1.5SMC540CA/TR13

1.5SMC540CA/TR13概述

    1.5SMC系列瞬态电压抑制器产品手册

    一、产品简介


    产品类型:
    本产品为瞬态电压抑制器(Transient Voltage Suppressor, TVS),型号为1.5SMC系列。该系列产品专为表面安装设计,具有低轮廓封装、内置应力释放等功能,适用于各种电路保护场合。
    主要功能:
    - 用于表面安装以优化板空间;
    - 具有低电感和出色的钳位能力;
    - 快速响应时间,典型反向漏电流小于1μA;
    - 峰值脉冲功率可达1500W(10/1000μs波形);
    - 高温焊接耐受性(260℃/10秒);
    - 符合IEC 61000-4-2 ESD标准。
    应用领域:
    - I/O接口;
    - AC/DC电源供应;
    - 低频信号传输线路(如RS232、RS485等)。

    二、技术参数


    最大额定值:
    - 峰值脉冲功率:≥1500W
    - 峰值脉冲电流:见表格
    - 稳态功率耗散:6.5W
    - 前向浪涌电流:200A(8.3ms单半正弦波)
    - 工作温度范围:-55℃到+150℃
    电气特性(TA=25℃):
    - 反向击穿电压:根据不同型号范围可调
    - 最大钳位电压:根据不同型号范围可调
    - 反向漏电流:典型小于1μA
    具体电气特性详见下表:
    | Part Number | Device Marking Code | Reverse Stand-Off Voltage | Breakdown Voltage @IT Test Current | Maximum Clamping Voltage @IPP Peak Pulse Current | Reverse Leakage @VRWM |
    |
    | 1.5SMC6.8A | 6V8A | 5.80V | 6.45~7.14V | 10.5V | 1000μA |
    | ... | ... | ... | ... | ... | ... |

    三、产品特点和优势


    1. 表面安装优化: 专为表面安装设计,节省PCB空间,提升系统整体紧凑度。
    2. 低电感设计: 减少电磁干扰,提高电路稳定性。
    3. 快速响应: 响应速度快,可迅速吸收瞬态电压,提供高效保护。
    4. 高可靠性: 通过UL安全认证,符合IEC 61000-4-2 ESD标准,具备良好的抗静电能力和稳定性。
    5. 高温耐受: 高温焊接耐受性达到260℃/10秒,适合复杂工作环境。

    四、应用案例和使用建议


    应用案例:
    - 在AC/DC电源供应系统中,用于保护敏感组件免受瞬态电压冲击;
    - 在I/O接口处,防止静电放电对电路造成损坏;
    - 在低频信号传输线中,确保信号传输的稳定性和可靠性。
    使用建议:
    - 在设计电路时,需充分考虑所需保护电压等级,选择合适的1.5SMC型号;
    - 使用过程中,注意保持正确的电路布局和走线,以减少电感效应和噪声干扰;
    - 考虑焊接条件,严格遵循推荐的焊接曲线以确保焊点质量。

    五、兼容性和支持


    兼容性:
    - 该产品采用标准的DO-214AB封装,易于集成到现有系统中;
    - 与多种电子元器件及设备兼容,适用于多种应用场景。
    支持和服务:
    - 提供详细的使用说明和技术支持文档;
    - 客户可以联系厂商获取售后服务和技术咨询。

    六、常见问题与解决方案


    Q1: 什么是峰值脉冲电流?
    - A1: 峰值脉冲电流是指TVS能够承受的最大瞬态电流,对应于特定波形下的能量吸收能力。不同型号的1.5SMC系列有不同的峰值脉冲电流。
    Q2: 如何正确选择1.5SMC型号?
    - A2: 选择时需根据实际应用需求确定所需的反向击穿电压和最大钳位电压。参考相关技术指标选择最合适的型号。

    七、总结和推荐


    综合评估:
    1.5SMC系列瞬态电压抑制器具有出色的性能、稳定可靠的工作环境适应性以及丰富的应用案例支持。在电路保护领域表现出色,特别适用于AC/DC电源供应、I/O接口及低频信号传输线路中的瞬态电压保护。
    推荐使用:
    鉴于其优秀的特性和广泛的适用范围,强烈推荐在需要高性能瞬态电压保护的应用场景中使用1.5SMC系列瞬态电压抑制器。
