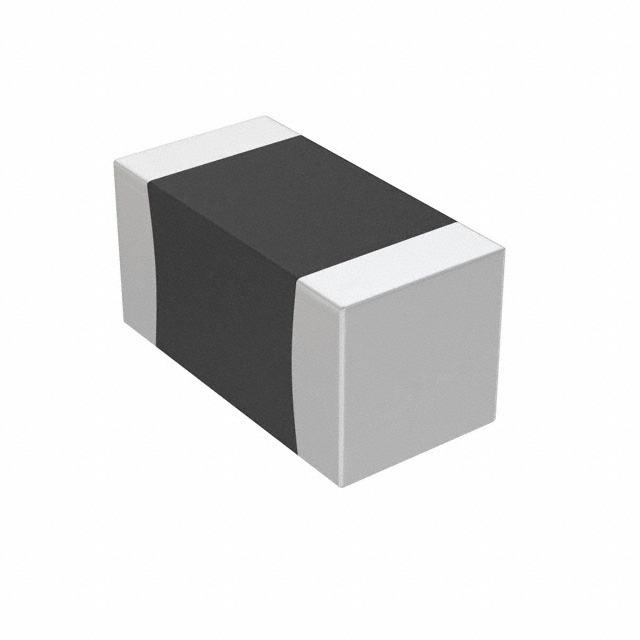

CC0402KRX7R8BB272

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 2.7nF ±10% X7R 25V 0402 贴片安装 1mm(长度)*500μm(宽度)
供应商型号: 11M-D-CC0402KRX7R8BB272
供应商: 云汉优选
标准整包数: 100
YAGEO/台湾国巨 陶瓷电容 CC0402KRX7R8BB272

CC0402KRX7R8BB272概述

    YAGEO X7R 系列多层陶瓷电容器技术手册

    产品简介


    YAGEO X7R 系列多层陶瓷电容器(MLCC)是一类广泛应用于消费电子和工业电子领域的通用型及高容量电容器。该系列产品涵盖多种尺寸和电压等级,具备出色的温度稳定性和可靠性。主要应用领域包括个人电脑、硬盘、游戏PC、DVD播放器、摄像机、移动电话以及数据处理系统等。

    技术参数


    | 参数 | 规格 |

    | 工作电压范围 | 6.3V 至 50V |
    | 容量范围 | 100 pF 至 22 μF |
    | 温度系数 | X7R:± 15% |
    | 绝缘电阻 | ≥ 10 GΩ 或 Rins × Cr ≥ 500/100/50 秒,以先到者为准 |
    | 介电常数 | 介于不同尺寸和电压范围内有所差异 |
    | 尺寸 | 0201 至 1812 |

    产品特点和优势


    1. 高容量和高精度:X7R 电容器具有高达 22 μF 的容量,精度范围为 ± 5%,± 10%,± 20%。
    2. 良好的温度稳定性:工作温度范围为 -55°C 至 +125°C,温度变化对电容值的影响不超过 ±15%。
    3. 高性能:低阻抗和高绝缘电阻使其在各种应用场景中表现出色。
    4. 无铅端子:镍屏障端子,符合 RoHS 和无卤素标准。
    5. 包装方式灵活:提供纸带、PE胶带和泡罩式包装,方便不同的应用需求。

    应用案例和使用建议


    应用场景:X7R 电容器适用于需要高容量、高可靠性的消费电子产品,如个人电脑、硬盘、摄像机和移动电话。同时,它们也适合用于数据处理系统的电源管理和信号过滤。
    使用建议:对于需要较高精度的应用,建议选择具有 ±5% 容差的型号。此外,在高频应用中,应选择高 Q 值和低 ESR 的型号以获得更好的性能。

    兼容性和支持


    X7R 电容器可与各种 SMD 装配线和波峰焊接线兼容,适合广泛的 PCB 设计。YAGEO 提供详尽的技术支持和售后服务,确保客户在使用过程中得到及时的帮助和支持。

    常见问题与解决方案


    1. 问题:电容器在焊接后出现空洞现象。
    - 解决方案:调整焊接工艺参数,确保适当的预热时间和温度,避免过度加热导致材料损伤。
    2. 问题:电容值超出公差范围。
    - 解决方案:检查制造批次并重新测试,确保每个批次的产品都符合规格要求。
    3. 问题:端子脱落。
    - 解决方案:加强端子与基板之间的粘合强度,或更换使用具有更高粘合力的端子材料。

    总结和推荐


    总体来看,YAGEO X7R 系列多层陶瓷电容器凭借其高容量、高精度、优秀的温度稳定性和可靠性,非常适合应用于消费电子和工业电子领域。特别是在对温度变化敏感的应用中,其出色的温度稳定性表现尤为突出。因此,强烈推荐在设计时优先考虑选用此系列电容器。如果对特定型号的需求有疑问,建议联系当地销售代表获取详细资料和技术支持。

CC0402KRX7R8BB272参数

参数
电容值 2.7nF
容差 ±10%
温度系数 X7R
额定电压 25V
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CC0402KRX7R8BB272数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CC0402KRX7R8BB272 CC0402KRX7R8BB272数据手册

CC0402KRX7R8BB272封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.004
1000+ ¥ 0.0034
3000+ ¥ 0.003
10000+ ¥ 0.0025
50000+ ¥ 0.0024
库存: 2957
起订量: 100 增量: 10000
交货地:
最小起订量为:100
合计: ¥ 0.4
直接购买
加入购物车
