AC0805KRX7R0BB223

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 22nF ±10% X7R 100V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: 11M-AC0805KRX7R0BB223
供应商: 云汉优选
标准整包数: 100

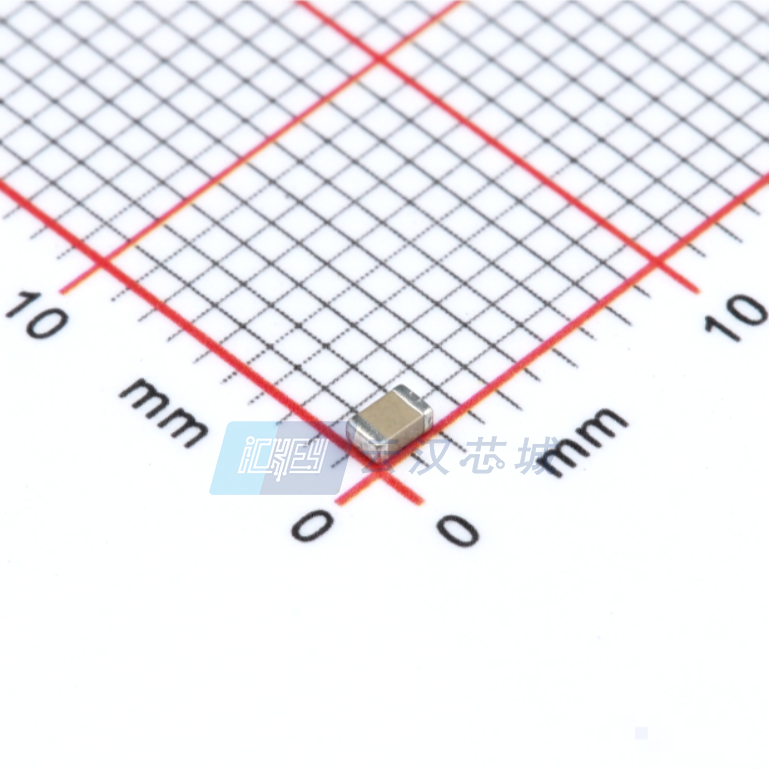

YAGEO/台湾国巨 陶瓷电容 AC0805KRX7R0BB223

AC0805KRX7R0BB223概述


    产品简介


    本产品为表面贴装多层陶瓷电容器,适用于汽车级应用。该系列电容器具有NP0和X7R两种温度系数材料,工作电压范围从6.3V到630V。电容值覆盖从0.2pF到2.2μF的范围。产品完全符合RoHS标准,并且不含卤素,环保可靠。

    技术参数


    | 参数 | 描述 |

    | 尺寸 | 0201 (0603), 0402 (1005), 0603 (1608), 0805 (2012), 1206 (3216), 1210 (3225), 0508 (1220), 0612 (1632) |
    | 温度系数材料 | NP0 / X7R |
    | 工作电压 | 6.3 V, 10 V, 16 V, 25 V, 50 V, 100 V, 200 V, 250 V, 500 V, 630 V |
    | 容量范围 | NP0: 0.2 pF 至 2.2 μF, X7R: 0.2 pF 至 2.2 μF |
    | 订购信息 | 可通过全球通用编号系统进行订购 |

    产品特点和优势


    - AEC-Q200认证:满足严格的汽车级标准。
    - MLCC(Class 2):高可靠性和稳定性。
    - 焊接工艺:符合J-STD-020D标准。
    - 环保材料:采用无卤素环氧树脂,减少环境污染。
    - 高可靠性:确保汽车设备长期稳定运行。
    - 节省空间:由于采用了表面贴装技术,可显著减少PCB面积占用。

    应用案例和使用建议


    该系列产品广泛应用于汽车娱乐、舒适和安全系统,以及信息处理应用。对于这些应用,推荐以下使用建议:
    - 选择合适的尺寸:根据实际电路板布局选择最合适的尺寸,以保证空间利用率最大化。
    - 容量选择:根据应用需求选择适当的电容值,例如滤波应用通常需要较大电容值。
    - 温度系数:根据不同应用场景的温度范围选择适合的温度系数材料(NP0或X7R)。

    兼容性和支持


    该产品与市场上大多数标准接口和组件兼容,可方便地与其他电子元件一起集成到现有的电路设计中。制造商提供了详尽的技术支持文档,并提供相应的培训和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接不良 | 检查焊接工艺参数,确保符合J-STD-020D标准。 |
    | 容量不一致 | 确保按照技术规格选择正确的电容值,检查生产批次是否一致。 |
    | 环境影响导致性能下降 | 确保安装环境符合规定的温度和湿度范围,采取适当的保护措施。 |

    总结和推荐


    综上所述,这款表面贴装多层陶瓷电容器具有优异的性能和可靠性,非常适合汽车及其他高要求的应用场合。无论是从技术规格还是从市场需求来看,都是一款值得推荐的产品。特别是在当前环保趋势下,其无卤素设计进一步提升了其市场竞争力。强烈建议在汽车及高端消费电子产品设计中选用此款电容器。

AC0805KRX7R0BB223参数

参数
电容值 22nF
容差 ±10%
温度系数 X7R
额定电压 100V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AC0805KRX7R0BB223数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 AC0805KRX7R0BB223 AC0805KRX7R0BB223数据手册

AC0805KRX7R0BB223封装设计

查看详情并下载
Symbol
Footprint
3D Model
