JMR2024D05

产品分类:
厂牌: XP POWER
产品描述:
供应商型号: 4541456
供应商: 海外现货
标准整包数: 1

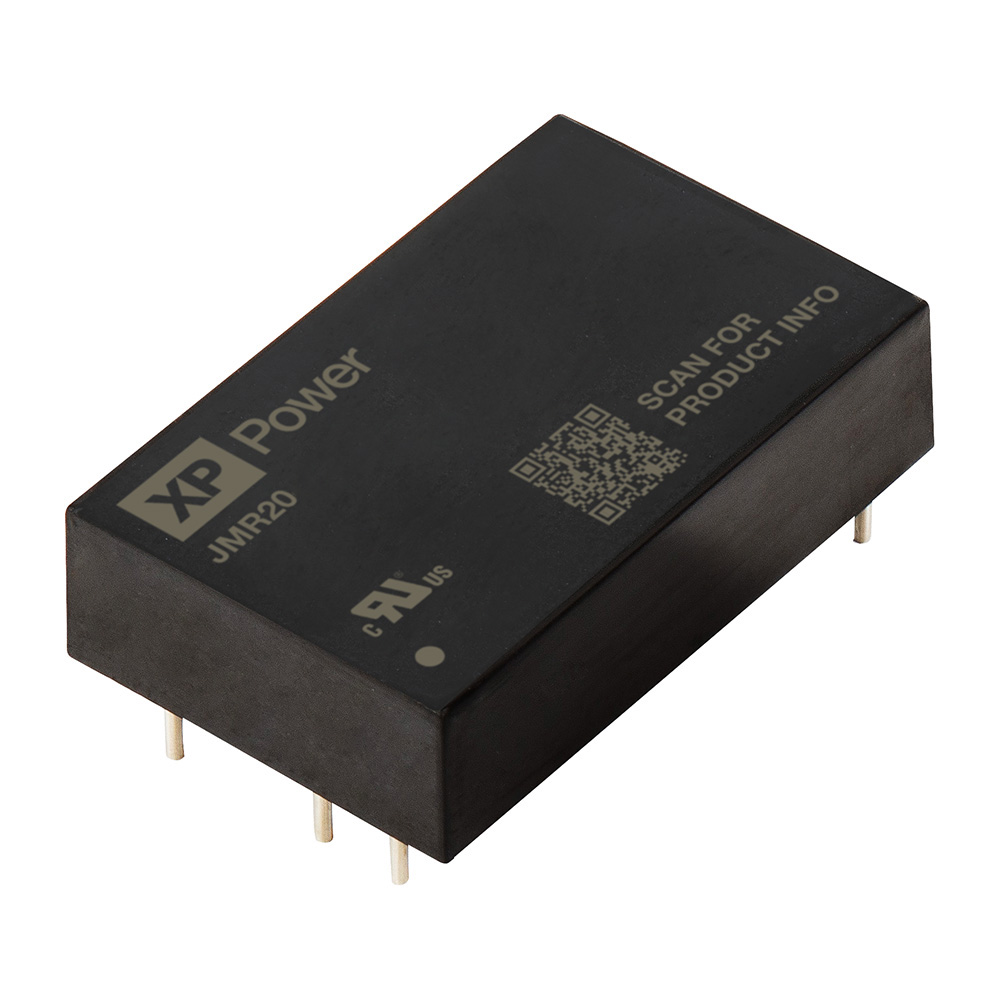

XP POWER  JMR2024D05

JMR2024D05概述

    # JMR20 系列 DC-DC 转换器技术手册解析

    产品简介


    JMR20 系列是一系列紧凑型医疗级 PCB 安装 DC-DC 转换器,提供单路和双路输出电压选择,范围从 5V 至 30VDC。产品体积小巧(40.6 x 25.4 mm),具有高效率和坚固耐用的设计。其典型应用包括医疗成像设备、患者监控系统、手术设备以及牙科设备等领域。得益于其出色的电气特性和医疗级安全认证,JMR20 系列成为医疗电子系统开发的理想选择。

    技术参数


    以下是 JMR20 系列转换器的主要技术参数汇总:
    | 参数 | 单路输出 | 双路输出 |
    |
    | 输入电压范围 | 9.0–36.0V 或 18.0–75.0V | 同上 |
    | 输出电压 | 5V、12V、15V | ±5V、±12V、±15V |
    | 最大输出电流 | 4000mA | ±2000mA 或 ±833mA |
    | 效率 | 最高可达 89.0% | 最高可达 88.9% |
    | 最小无负载输入电流 | 15mA | 15mA |
    | 满载条件下无负载启动电容 | 5000µF | ±2500µF |
    | 工作温度范围 | -40°C 至 +100°C | -40°C 至 +100°C |

    产品特点和优势


    特点:
    1. 宽范围输入电压:支持 4:1 的输入电压范围(9–36V 或 18–75V)。
    2. 紧凑封装:尺寸为 40.6 x 25.4 x 10.2mm,适合空间受限的应用场景。
    3. 高效率:最高达到 89.0% 的转换效率,优化能源利用率。
    4. 双重隔离保护:符合 IEC60601-1 医疗标准,具备 5kVAC 强化绝缘能力。
    5. 低漏电流:患者泄漏电流仅为 2µA,确保使用安全性。
    优势:
    - 提供单路及双路输出选择,满足多样化设计需求。
    - 符合多项国际安全认证,如 CE、UL、TUV 和 UKCA。
    - 三倍工作环境温度范围(-40°C 至 +100°C),适合恶劣工作条件。

    应用案例和使用建议


    应用案例:
    1. 医疗设备:用于手术设备、成像系统、患者监护仪等需要高稳定性和医疗级安全性的场合。
    2. 工业设备:在高功率工业控制系统中作为电源模块。
    3. 诊断设备:可用于便携式医疗设备,如血压计或心电图机。
    使用建议:
    - 根据具体应用选择合适的型号(单路或双路输出)。
    - 确保电路设计中合理配置外部滤波元件,以提高电磁兼容性(EMC)。
    - 在使用过程中,注意散热问题,尤其是在高温环境下运行时,可能需要外加散热片。

    兼容性和支持


    JMR20 系列转换器设计精良,能够与多种主流电路板和组件兼容。制造商提供详细的技术支持文档和在线资源,涵盖安装指导、调试技巧以及常见故障排除指南。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在允许范围内;调整 Rtrim 配置。 |
    | 模块过热 | 添加外部散热片或降低负载电流。 |
    | 远程开关控制失效 | 确认接线正确并检查连接电阻值。 |

    总结和推荐


    综合评估:
    JMR20 系列 DC-DC 转换器以其卓越的性能、紧凑的体积和医疗级别的安全性,在多个领域表现出色。特别是在医疗电子设备的应用中,该系列产品展现了无可比拟的优势。
    推荐结论:
    强烈推荐使用 JMR20 系列 DC-DC 转换器,尤其适用于对安全性要求较高的医疗设备和工业控制系统。制造商提供的全方位支持和详尽文档也为项目开发提供了极大的便利。
    通过深入了解 JMR20 系列产品的技术参数和应用场景,我们可以更好地利用其潜力,实现高效、稳定的电力供应解决方案。

JMR2024D05参数

参数
包装方式 管装

JMR2024D05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JMR2024D05数据手册

厂牌 PDF简要描述 下载
XP POWER XP POWER JMR2024D05 JMR2024D05数据手册

JMR2024D05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 538.3289
5+ ¥ 528.7159
10+ ¥ 519.1029
50+ ¥ 519.1029
100+ ¥ 519.1029
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 538.32
