FIHAA01C1F

产品分类: 电源配件
厂牌: XP POWER

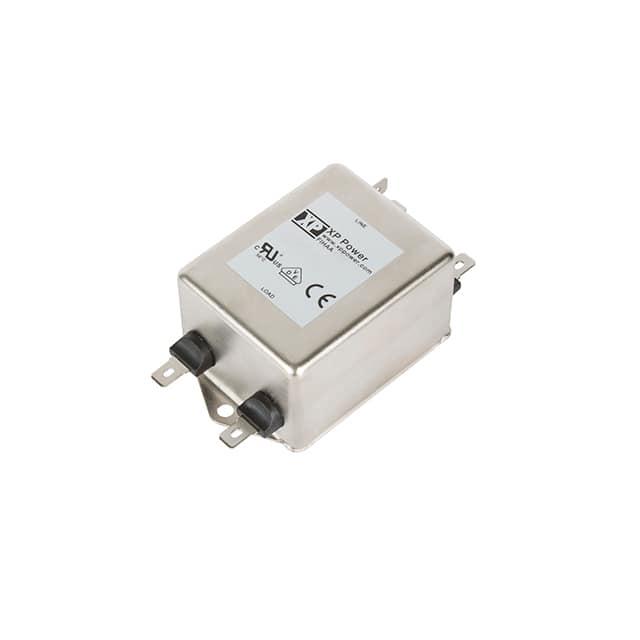

产品描述: XP Power 单相电源线滤波器 FIHA系列, 264 V 交流, 底盘安装
供应商型号: 209-FIHAA01C1F
供应商: Mouser
标准整包数: 1
XP POWER 电源配件 FIHAA01C1F

FIHAA01C1F概述

    # FIHA EMI Filter 技术手册

    产品简介


    基本介绍
    FIHA EMI滤波器(Electromagnetic Interference Filter)系列专为信息技术设备(Information Technology Equipment, ITE)应用设计,是一款高衰减双级滤波器。该产品通过紧凑型金属外壳进行安装,并提供多种电流规格,适用于各种应用场景。
    应用领域
    FIHA EMI滤波器广泛应用于各类信息技术设备(ITE),确保设备符合电磁干扰(EMI)抑制标准,同时在宽温度范围内保持稳定的工作性能。典型应用包括计算机服务器、工业自动化设备、医疗设备及通信基础设施等。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输入电压 | 0 | 115/230 | 264 | VAC
    | 输入频率 | 直流 | 400 | Hz
    | 额定电流 | 1 20 | A | 详见型号和额定值表 |
    | 泄漏电流(ITE版本) | 0.3 | 0.6 | mA
    | 泄漏电流(医疗版本) | 2 | 5 | µA
    | MTBF | 2.2 MHrs | MIL-STD 217F |
    | 阻燃等级 UL94V-2
    | 工作温度范围 | -40 | 110 | °C | 详见降额曲线 |

    产品特点和优势


    特点
    - 双级设计:提高EMI抑制效果。
    - 紧凑型设计:节省空间,易于安装。
    - 宽工作温度范围:-40°C到+110°C,适应各种环境条件。
    - 安全认证:通过EN60939-2和ANSI/UL1283认证,确保产品质量和安全。
    优势
    - 适用性强:适合Class I类设备,具有良好的防护能力。
    - 内置泄放电阻:在断电时安全地释放滤波电容的电荷。
    - 高可靠性:具有长寿命和高MTBF(平均无故障时间),可达到2.2MHrs。

    应用案例和使用建议


    应用案例
    FIHA EMI滤波器适用于各种信息技术设备(ITE)和其他需要EMI抑制的应用。例如,在计算机服务器中,它能有效减少电源线的辐射干扰,提高系统稳定性。
    使用建议
    - 在安装时应将滤波器尽可能靠近电源线入口,以最大限度减少辐射发射。
    - 选择合适的电流规格,确保设备在满载运行时滤波器能够正常工作。
    - 滤波器应安装在设备内部靠近电源线的位置,以便最大程度地减少EMI的影响。

    兼容性和支持


    兼容性
    FIHA EMI滤波器采用标准化的6.3 x 0.8mm Faston端子,与大多数设备的接线方式兼容。此外,它的金属屏蔽外壳可以有效地防止外部干扰。
    支持
    厂商提供3年质保服务,并提供详细的技术支持文档。如有任何问题,用户可以通过官方渠道获得技术支持和帮助。

    常见问题与解决方案


    常见问题
    1. 滤波器出现过热现象。
    2. 泄漏电流超出规定值。
    解决方案
    1. 过热可能是由于散热不良引起的。检查安装位置,确保滤波器周围有足够的空气流通。
    2. 泄漏电流过高可能是滤波电容器失效或接地不良。检查电容器连接并重新接地。

    总结和推荐


    综合评估
    FIHA EMI滤波器具备高性能的EMI抑制能力,具备宽广的工作温度范围和可靠的长期使用寿命。其双级设计和紧凑型结构使其成为信息技术设备的理想选择。
    推荐结论
    综上所述,FIHA EMI滤波器凭借其卓越的技术参数、多样化的应用案例和良好的市场口碑,是信息技术设备和其他需要EMI抑制应用的理想选择。我们强烈推荐该产品。

FIHAA01C1F参数

参数
类型 -
长*宽*高 52mm(长度)*30mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 托盘

FIHAA01C1F厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

FIHAA01C1F数据手册

厂牌 PDF简要描述 下载
XP POWER 电源配件 XP POWER FIHAA01C1F FIHAA01C1F数据手册

FIHAA01C1F封装设计

查看详情并下载
Symbol
Footprint
3D Model
