首页  >  产品百科  >  FIHAA15C2F

FIHAA15C2F

产品分类: 电源配件
厂牌: XP POWER

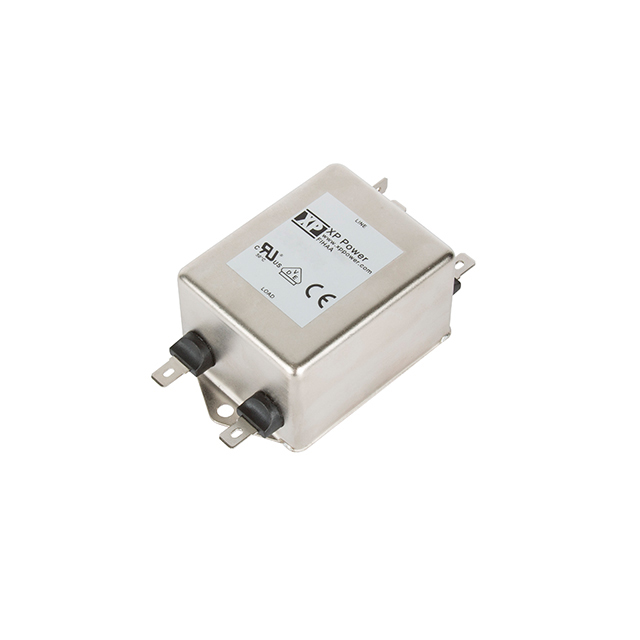

产品描述: XP Power 单相电源线滤波器 FIHA系列, 264 V 交流, 底盘安装
供应商型号: 1470-4791-ND
供应商: Digi-Key
标准整包数: 1
XP POWER 电源配件 FIHAA15C2F

FIHAA15C2F概述

    # 电子元器件技术手册:FIHA EMI滤波器

    产品简介


    基本信息
    FIHA 系列EMI(电磁干扰)滤波器是专为信息技术设备(ITE)应用设计的高性能滤波器。这些滤波器采用紧凑型设计,适用于各种电源线及信号线的电磁干扰抑制。其独特的双级设计确保了对电磁干扰的有效过滤,并具有出色的耐用性和可靠性。
    应用领域
    FIHA EMI滤波器广泛应用于计算机、网络设备、医疗设备以及其他各类需要高性能电磁干扰抑制的电子产品。由于其良好的电气特性及宽泛的工作温度范围,这些滤波器特别适合在严苛环境下工作的设备。

    技术参数


    主要参数
    - 输入电压: 0 - 264 VAC
    - 输入频率: DC, 400 Hz
    - 额定电流: 1 - 20 A (具体型号和额定电流请参阅型号与额定值表)
    - 泄露电流:
    - IT类版本: 0.3 - 0.6 mA
    - 医学类版本: 2 - 5 μA
    - MTBF (平均无故障时间): 2.2 MHrs (符合MIL-STD 217F标准)
    - 阻燃等级: UL94V-2
    - 工作温度: -40 °C 至 110 °C
    额定值表
    | 额定电流 | 泄漏电流 (mA) | 电感 L1 (mH) | 电感 L2 (mH) | 电容 Cx1 (μF) | 电容 Cx2 (μF) | 电容 Cx3 (μF) | 电容 Cy (nF) | 电阻 R (MΩ) | 重量 (g) |
    ||
    | 1 A | 0.3 / 0.6 | 2 x 7.4 | 2 x 7.4 | 0.3 | 0.3 | 0.3 | 6.6 | 2.2 | 122 |
    | 3 A | 0.3 / 0.6 | 2 x 3.6 | 2 x 3.6 | 0.3 | 0.3 | 0.3 | 6.6 | 2.2 | 122 |
    | 6 A | 0.3 / 0.6 | 2 x 1.4 | 2 x 1.4 | 0.3 | 0.3 | 0.3 | 6.6 | 2.2 | 125 |
    | 10 A | 0.3 / 0.6 | 2 x 2.0 | 2 x 2.0 | 0.3 | 0.3 | 0.3 | 6.6 | 2.2 | 126 |
    | 15 A | 0.3 / 0.6 | 2 x 1.8 | 2 x 1.8 | 0.3 | 0.3 | 0.3 | 6.6 | 2.2 | 130 |
    | 20 A | 0.3 / 0.6 | 2 x 1.0 | 2 x 1.0 | 0.3 | 0.3 | 0.3 | 6.6 | 2.2 | 130 |

    产品特点和优势


    独特功能
    - 双级设计: 高效抑制电磁干扰
    - 紧凑设计: 节省安装空间
    - 宽工作温度范围: -40°C 至 110°C,适用于各种恶劣环境
    - 安全性认证: 符合EN60939-2和ANSI/UL1283标准
    - 长时间保修: 3年保修期
    市场竞争力
    FIHA EMI滤波器在电磁干扰抑制方面表现出色,适用于各种高性能电子产品。其广泛的适用性和卓越的安全性使其在市场上具有显著的竞争优势。

    应用案例和使用建议


    应用场景
    - 计算机系统: FIHA滤波器可以有效抑制来自电源线和信号线的电磁干扰,提高系统的稳定性和可靠性。
    - 医疗设备: 其低泄露电流和严格的医疗认证使得FIHA滤波器成为医疗设备的理想选择。
    - 网络设备: 在网络通信设备中,FIHA滤波器可以减少电磁干扰,提高传输质量和稳定性。
    使用建议
    - 正确安装: 滤波器应尽可能靠近电源入口点安装,以减少噪声辐射。
    - 定期检查: 定期检查连接端子,确保连接牢固,避免松动导致的接触不良。
    - 维护清洁: 定期清理滤波器周围的灰尘和杂物,保持良好的散热效果。

    兼容性和支持


    兼容性
    FIHA滤波器通过了各种国际安全认证,如EN60939-2和ANSI/UL1283。因此,它们可以与各种标准的电源线和其他电子元件配合使用。
    厂商支持
    厂商提供全面的技术支持和售后服务,确保用户能够得到及时有效的帮助。此外,他们还提供了详细的安装和维护指南。

    常见问题与解决方案


    问题与解决方案
    - 问题1: 泄露电流超标。
    - 解决方案: 检查连接线和接线端子是否松动,必要时重新连接并紧固。
    - 问题2: 工作时滤波效果不佳。
    - 解决方案: 检查滤波器的安装位置,确保其安装得当,并且没有受到其他电子设备的干扰。
    - 问题3: 设备过热。
    - 解决方案: 确保滤波器周围有足够的通风空间,并定期清理滤波器周围的灰尘和杂物。

    总结和推荐


    综合评估
    FIHA系列EMI滤波器凭借其双级设计、宽工作温度范围和强大的电气特性,成为电磁干扰抑制领域的佼佼者。其高度可靠的设计和全面的安全认证使其成为各种电子设备的理想选择。
    推荐使用
    鉴于其出色的表现和广泛的适用性,强烈推荐将FIHA EMI滤波器用于各类需要电磁干扰抑制的电子产品。无论是工业控制设备还是家用电器,FIHA滤波器都是提升产品性能和稳定性的最佳选择。

FIHAA15C2F参数

参数
类型 -
长*宽*高 65.5mm*54mm*39.5mm
安装方式 底座安装
零件状态 在售
包装方式 托盘

FIHAA15C2F厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

FIHAA15C2F数据手册

厂牌 PDF简要描述 下载
XP POWER 电源配件 XP POWER FIHAA15C2F FIHAA15C2F数据手册

FIHAA15C2F封装设计

查看详情并下载
Symbol
Footprint
3D Model
